ลิ้นชักโลหะ 19 "24 พอร์ต SC เลื่อนแผงแพทช์ไฟเบอร์ออปติก ODF

ลิ้นชักโลหะ 19 "24 พอร์ต SC เลื่อนแผงแพทช์ไฟเบอร์ออปติก ODF

24 Port SC Fiber Optic ODF Metal Drawer Sliding Fiber Optic Patch Panel 19” Rack Mount

แผงแพทช์ไฟเบอร์ออปติกแบบเลื่อนที่ติดตั้งบนแร็ค GPSR ซีรีส์ SC จะได้รับการโหลดล่วงหน้าด้วยอะแดปเตอร์ SC และชุดการจัดการการต่อรอยที่โรงงานทำให้สามารถจัดเก็บเส้นใยแสงที่ต่อกันได้อย่างเป็นระเบียบหรือเป็นระเบียบ

คุณสมบัติหลักของแผงแพทช์สำหรับติดตั้งบนชั้นวางนี้คือถาดฟิวชั่นเลื่อนโลหะซึ่งสามารถปรับมุมการทำงานได้หลากหลายเพื่ออำนวยความสะดวกในการติดตั้งและบำรุงรักษานอกเหนือจากนี้แผงแพทช์สำหรับติดตั้งบนชั้นวางยังมีฝาปิดด้านหน้าเพื่อรองรับงานติดตั้งและบำรุงรักษา

ข้อมูลจำเพาะ

คุณสมบัติ

• ใช้ได้กับโครงสร้างมาตรฐาน 19 'หรือ 23'
• ชั้นวางในโครงกระจายแสง ODF พร้อมหูยึดที่มีรู
• เหมาะสำหรับอะแดปเตอร์ FC, SC, ST, LC, E2000 ตามคำขอ
• เหล็กแผ่นรีดเย็น 1.2 มม. พร้อมการฉีดพ่นด้วยไฟฟ้าสถิต
• ขนาดกล่อง: 430 * 300 * 1U พร้อมใช้งานสำหรับความลึกของการประหยัดค่าใช้จ่ายอาจเป็น 250 มม. หรือ 200 มม.
• ถาดเลื่อนโลหะของถาดรองและด้านล่างใช้งานง่ายขึ้นและเร็วขึ้นโดยไม่ต้องเปิดฝาปิดและนำออกเพื่อจัดการไฟเบอร์
• การออกแบบฝาคลิปป้องกันฝุ่นและกล่องทั้งหมดปิดไม่ได้ใช้งาน
• พอร์ตเข้าสายเคเบิล 4 พอร์ตที่ด้านหลังพร้อมซีลยางเพื่อป้องกันฝุ่นแต่ละพอร์ตมีที่ยึดสายเคเบิลและอุปกรณ์ป้องกัน
• ชิ้นส่วนโลหะทั้งหมดเป็นสแตนเลสเพื่อการรับประกันอายุการใช้งานที่ยาวนาน

รายละเอียดสินค้า

ODF สามารถติดตั้งได้สูงสุดอะแดปเตอร์ SC และผมเปีย 24 ชิ้นมีที่ยึดสายเคเบิลผูกไนล่อนสำหรับการจัดการไฟเบอร์และพื้นที่จัดเก็บไฟเบอร์ความยาวประมาณ 1.5 เมตรถาดสไลด์โลหะช่วยให้การจัดการเส้นใยทำได้ง่ายและสะดวกยิ่งขึ้นจะมีหูยึดที่ทั้งสองข้างสำหรับตัวยึดชั้น 19 นิ้ว

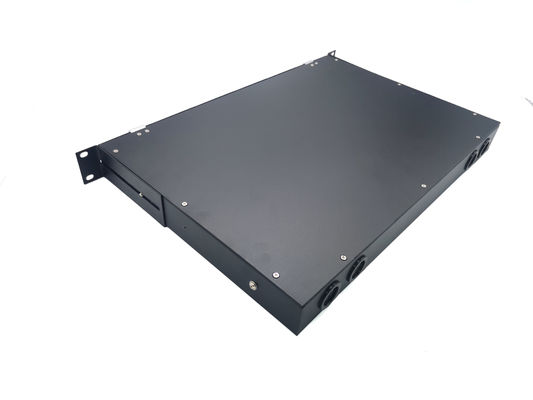

มีรายการสายเคเบิลทั้งหมด 4 ชิ้นที่ด้านหลังของ ODF พร้อมซีลยางสำหรับป้องกันฝุ่นสูงสุดเส้นผ่านศูนย์กลาง 20 มม.หลังจากเสียบสายเข้าไปแล้วจะมีตัวยึดสายพลาสติกอยู่ด้านใน

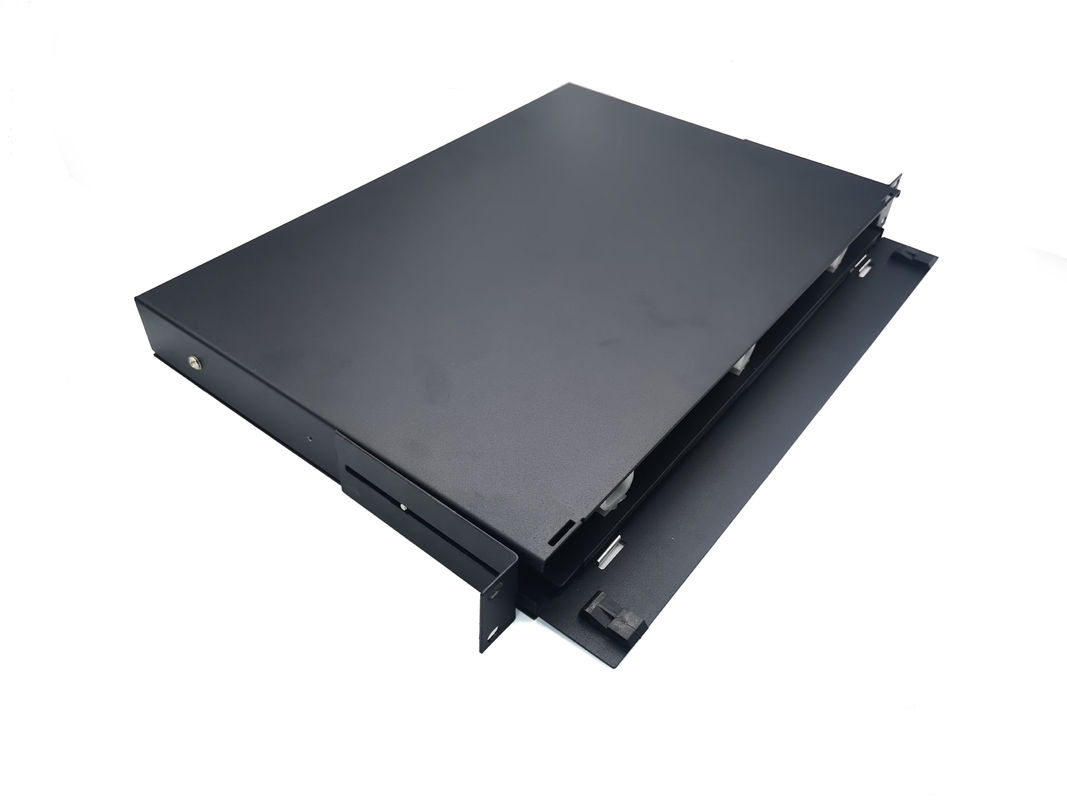

ODF มีขนาด 19 นิ้วทั้งหมดและมีประตูหน้าพร้อมล็อคเมื่อใช้งานเพียงแค่เปิดล็อคจากนั้นก็สามารถดึงส่วนภายในออกมาได้

24cores แต่ละชิ้นจะมีถาดประกบฟิวชั่น 1 ชิ้นพร้อมฝาปิดโปร่งใสมีเครื่องหมายตัวเลขบนฝาครอบเพื่อการจัดการและการจัดวางที่ดีขึ้นถาดแต่ละถาดมีช่องท่อป้องกันความร้อน 24 ชิ้นต่อ 1 ชั้น

แผ่นอะแดปเตอร์ถูกยึดที่ด้านล่างด้วยสกรูเราสามารถใช้อะแดปเตอร์ 12SC, 24SC 48SC, 96SC หรือ 144SC ตามคำขอของลูกค้า ST FC LC หรือ E2000 สามารถใช้ได้อะแดปเตอร์ทั้งหมดจะถูกยึดบนแผ่นอะแดปเตอร์ด้วยสกรูด้วยไม่ต้องกังวลกับการสูญหายระหว่างการขนย้าย

กล่องจะถูกติดตั้งบนชั้นวางบนโครงกระจายแสงหูยึดแต่ละข้างจะมีสกรู 3 ชิ้นในกระเป๋าอุปกรณ์เสริม

แพ็ค: กล่องกระดาษแข็ง 1 ชิ้น / กล่องเพื่อป้องกันกล่องจะมีโฟมที่มุมและถุงพลาสติกด้านใน

กระเป๋าอุปกรณ์เสริม: ท่อป้องกัน heatshrink, ไนล่อนผูก, หูยึดและสกรู, เครื่องหมายฉลาก ฯลฯ

ข้อมูลแพ็ค
