Uncut 1x16 PLC Splitter 48 Cores Fusion Joint Closure ไฟเบอร์ออปติก Dome Mechanical Seal FOSC

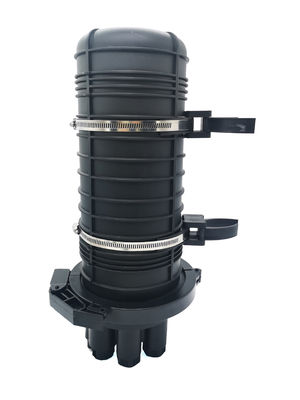

การปิดประกบกันใยแก้วนำแสง GJS-M5-JFT เป็นกล่องหุ้มแบบโดม ซึ่งใช้สำหรับการเชื่อมต่อโดยตรงระหว่างการส่งผ่านใยแก้วนำแสง และให้การป้องกันการเชื่อมต่อร่วม โดยมีรูเข้าสายเคเบิล 4 รูกลมและ 1 รูทางเข้าสายเคเบิลรูปไข่มันใช้ตราประทับกลสามารถใช้สำหรับเหนือศีรษะ ติดเสา ติดผนัง และติดตั้งฝัง;ประสิทธิภาพการซีลที่ดี ติดตั้งง่าย และใช้งานได้หลากหลาย

ข้อมูลจำเพาะ

คุณสมบัติ

• ดัชนีประสิทธิภาพทั้งหมดของผลิตภัณฑ์เป็นไปตามข้อกำหนดของมาตรฐานกล่องเชื่อมต่อ YD / T 814.1 ระดับประเทศ
• พอร์ตเคเบิล 5 ชิ้น: พอร์ต 4 รอบและ 1 วงรี ซึ่งสามารถเข้าถึงสายเคเบิลออปติคัลของ φ 7 - φ 18 มีฟังก์ชันเจียระไน
• ตัวกล่องด้านนอกทำจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูงและการฉีดขึ้นรูปด้วยแรงดันสูงพร้อมสารต่อต้านริ้วรอยมีลักษณะเฉพาะของน้ำหนักเบา มีความแข็งแรงเชิงกลสูง ทนต่อการกัดกร่อนได้ดี ทนต่อฟ้าผ่า และอายุการใช้งานยาวนาน

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------​

• ถาดฟิวชันไฟเบอร์โครงสร้างที่ซ้อนทับและอุปกรณ์กราวด์ฉนวนอิสระในกล่องทำให้การกำหนดค่าหมายเลขแกนไฟเบอร์ การขยายและกราวด์ของสายเคเบิลมีความยืดหยุ่น สะดวกและปลอดภัย​
• ส่วนประกอบโลหะและตัวยึดภายในและภายนอกกล่องทำจากสแตนเลส ซึ่งสามารถใช้ได้ในสภาพแวดล้อมต่างๆ

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------------------​

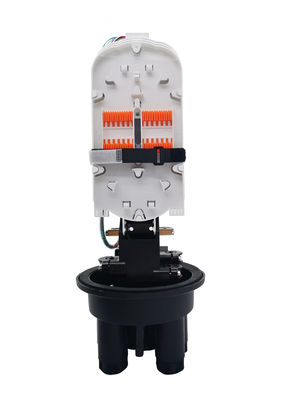

• 48cores จะโหลดถาด 3 ชิ้น 1 สำหรับตัวแยกและ 2 สำหรับฟิวชั่นแต่ละถาดสามารถฟิวชันประกบเส้นใยเดี่ยว 24coresทุกถาดที่มีฝาปิดโปร่งใส พื้นที่กำหนดเส้นทางขนาดใหญ่ และรัศมีการโค้งงอที่เหมาะสม ถาดจะยึดกับตัวยึดอะแดปเตอร์โลหะด้วยสกรู ท่อตัวแยกสามารถยึดในถาดได้

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------------------

​

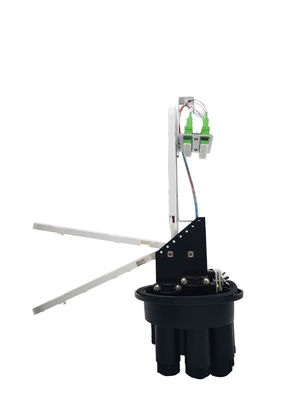

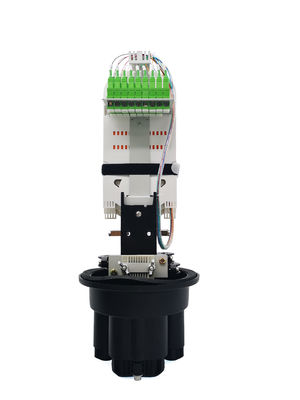

• แผ่นอะแดปเตอร์สำหรับ 1x16 สามารถเป็นเหมือนภาพด้านล่าง มันสามารถเก็บอะแดปเตอร์ 18SC สูงสุด สำหรับ 1x16 หรือ 2x16 กับท่อเกลียวหรือผูกตันเพื่อแก้ไขในสถานที่

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------------------

อุปกรณ์เสริมมาตรฐาน:

ชุดยึดเสา, ประแจพลาสติก, ประแจหกเหลี่ยมด้านใน, ซีลยางและชุดอุปกรณ์สำหรับพอร์ตสายเคเบิล, ปลอกป้องกันการหดตัวด้วยความร้อน, เครื่องหมายตัวเลข, เน็คไทไนลอน ฯลฯ

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------

กระบวนการติดตั้งตู้ร่วมไฟเบอร์ออปติก

สายเคเบิลออปติกเข้ามาจากการควบคุมทางการเงินของสายเคเบิลออปติคัลบนฐาน

ที่ยึดสายเคเบิลใช้สำหรับล็อคสายเคเบิล และแกนเหล็กถูกเจาะเข้าไปในคอลัมน์แกนเสริมแรงและกดให้แน่น

1. การติดตั้งสายเคเบิลออปติคัลที่มีรูวงรี:

นำแผ่นยาง บล็อกพลาสติก และปลั๊กพลาสติกในช่องรูปไข่ออก สายเคเบิลออปติคัลลอดผ่านแผ่นยาง แล้วรัดบนบล็อกพลาสติก สุดท้ายเพิ่มปลั๊กพลาสติก ใช้ประแจขันน็อตให้แน่นแล้วล็อคฐาน เพื่อให้การปิดผนึกของช่องเคเบิลออปติคัลเสร็จสมบูรณ์

2. การติดตั้ง4รอบสายออปติก:

ขันน็อตพลาสติกของรูสายเคเบิลขนาดเล็ก ถอดปลั๊กเคลือบหลุมร่องฟัน φ 27 ติดตั้งอุปกรณ์เสริมตามลำดับที่แสดงในรูปด้านล่าง และสุดท้ายใช้ประแจขันน็อตพลาสติกให้แน่นเพื่อปิดผนึกทางเข้าของสายเคเบิลเป็นคู่ .

3. การแยกแสง: นำสายเคเบิลออปติคัลที่ปอกแล้วลงในถาดฟิวชันสำหรับขดลวดที่สงวนไว้ ฟิวชันปลายผมเปียและปลายสายเคเบิลที่ปลายในช่องฟิวชัน เสียบขั้วต่อผมเปียเข้าไปในช่องของอะแดปเตอร์ ใส่อินพุตของตัวแยก PLC เข้ากับเต้าเสียบของอะแดปเตอร์ , เอาต์พุตของตัวแยกสัญญาณจะถูกเสียบเข้ากับปลายอินพุตของอะแดปเตอร์ และในที่สุดสายเคเบิลออปติคัลก็ถูกนำออกที่เต้าเสียบของอะแดปเตอร์

4. ฟิวชั่นโดยตรง:แนะนำสายชนเข้ากับถาดฟิวชันสำหรับการไขลานที่สงวนไว้ จากนั้นให้ฟิวชั่นปลายทั้งสองข้างในช่องฟิวชัน

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------

แอปพลิเคชัน:ฝังโดยตรง, ท่อ, ทางอากาศ, โทรคมนาคม, มือถือ, CATV, ทางหลวง, บริษัท บรอดแบนด์ ฯลฯ
