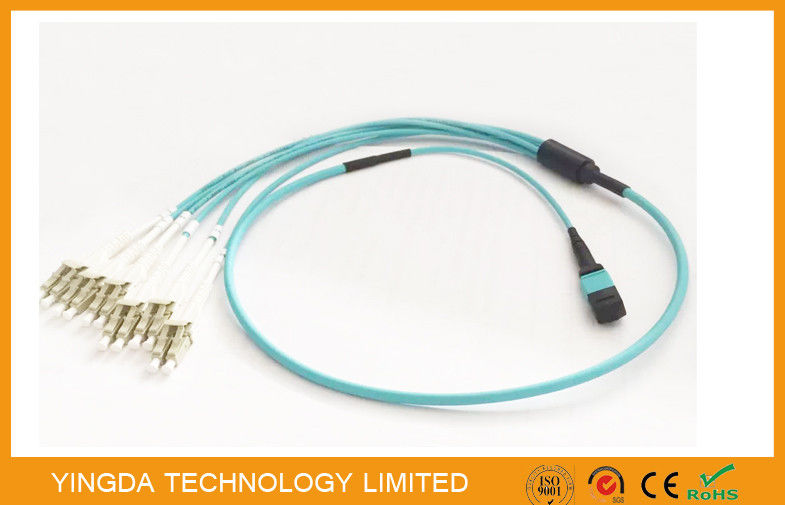

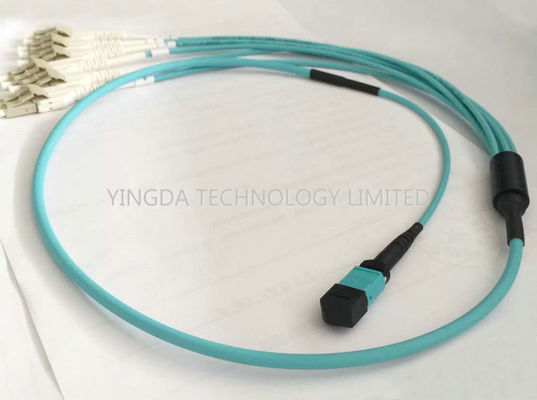

100G OM3-300 สายเคเบิล QSFP MTP MPO พร้อมขั้วต่อ Uniboot 6 x LC Duplex Aqua

100G OM3-300 สาย MPT MFP QSFP พร้อมด้วยตัวเชื่อมต่อ Uniboot ขนาด 6 x LC


MPO / MTP Fan Assembly (Pre-terminated) อนุญาตให้มีการติดตั้งแพทช์หลายพอร์ตได้อย่างรวดเร็ว
การเชื่อมต่อในความหนาแน่นสูง
เครือข่ายพื้นที่จัดเก็บข้อมูลและแอพพลิเคชัน LAN สำหรับดาต้าเซ็นเตอร์ทำให้มั่นใจได้ว่าจะใช้งานได้ทั้งแนวนอนและแนวนอน
แนวดิ่งผ่านการใช้สายเคเบิลรูปแบบเล็ก ๆ

สร้างด้วยการเชื่อมต่อ MPO / MTP แบบโมดูลาร์และการเชื่อมต่อ LC / SC / FC ชุดเหล่านี้มีให้
ความเข้ากันได้, ความยืดหยุ่นและประสิทธิภาพของระบบในอุปกรณ์สวิตช์ LAN / SAN ความหนาแน่นสูง
พื้นที่จำหน่าย

MTP / MPO คุณสมบัติและคุณประโยชน์:

1. ใช้ประโยชน์จากตัวเชื่อมต่อ MPO - ฟอร์มแฟคเตอร์ขนาดเล็ก, ไฟเบอร์ 12Fibers หรือ 24Fibers แบบ push / pull optical connectors
2. การปรับใช้อย่างรวดเร็ว - การออกแบบเฉพาะแอ็พพลิเคชั่นการปรับแต่งเทเลอร์และการสร้างรายใหม่
ความต้องการของแอพพลิเคชั่นเพื่อลดของเสีย, เพิ่มประสิทธิภาพการจัดการสายเคเบิล,
และปรับปรุงความยืดหยุ่นและการจัดการสำหรับค่าติดตั้งที่ลดลง

3. Factory terminated - ให้โซลูชันที่ปรับขนาดได้อย่างรวดเร็วเพื่อเพิ่มความน่าเชื่อถือ
และลดเวลาในการติดตั้งและค่าใช้จ่าย

ได้รับการทดสอบ 4.100% (มีข้อมูลทดสอบ) - ตรวจสอบประสิทธิภาพของออพติคอลที่ได้รับการปรับปรุงให้ดีขึ้น
ความสมบูรณ์ของเครือข่าย

5. สายความหนาแน่นสูง - ใช้พื้นที่ทางเดินที่มีประสิทธิภาพมากขึ้นเพื่อปรับปรุงการจัดการและ
ลดต้นทุนการติดตั้ง

6. สมรรถนะที่ดีที่สุด - ส่วนประกอบที่สร้างขึ้นโดยสูญเสียน้อย MPO / MTP OECE กรรมสิทธิ์
MT polishing ให้การสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูงลดความผันแปรของ
ปรับปรุงประสิทธิภาพการเชื่อมโยงช่องทางที่ดีขึ้น

7. การปฏิบัติตามมาตรฐาน:

- สายเคเบิลแบบ Jacketed สอดคล้องกับ NFPA 262 Optical Fiber Nonconductive Plenum (OFNP)
หรือ IEC-60332 Smoke Zero Halogen (LSZH) ซึ่งเป็นไปตามข้อกำหนด
2002/95 / EC (RoHS) และ REACH SvHC

- ขั้วต่อ MPO สอดคล้องกับ IEC-61754-7 และ EIA / TIA-604-5


รายละเอียด MPO

• สายแพทช์ MPO ใช้เพื่อสร้างการเชื่อมต่อระหว่างเทปคาสเซ็ต MPO
• หรือการเชื่อมต่อกับอุปกรณ์ที่ใช้งานร่วมกับอินเทอร์เฟซ MPO / MTP
• ในกรณีที่เชื่อมต่อสายแพทช์ MPO (ผ่านตัวเชื่อมต่อ MPO) ไปยังอีกเครื่องหนึ่ง
• สายแพทช์ MPO หนึ่งในสองช่องเสียบ MPO ต้องเป็นแบบชาย (พร้อมหมุด)
• สายแพทช์ MPO มีให้เลือก 3 แบบ ได้แก่ Straight,
• สายแพทช์ MPO แบบพลิกกลับหรือแบบคู่มีให้เลือกหลายรูปแบบและ
• สายไฟเบอร์แบบเดี่ยว

ข้อมูลจำเพาะของตัวเชื่อมต่อ

ชิ้น		เอสเอ็ม	เอ็มเอ็ม
การนับไฟเบอร์		8,12,24 Core
ขัด		PC, APC	พีซี
สีที่อยู่อาศัย		มาตรฐาน (สีเขียว) ยอด (สีเหลือง)	มาตรฐาน (สีเบจ) ยอด (น้ำ)
การสูญเสียการแทรก	มาตรฐาน	≤0.7dB	≤0.5dB
	ยอดขาดทุนต่ำ	≤0.35dB	≤0.3dB
กลับขาดทุน		PC≥50dB; APC≥60dB	≥30dB;
ความทนทาน (500 ครั้ง)		≤0.2dB
ทดสอบความยาวคลื่น		1310 / 1550nm	850x1310nm

ข้อกำหนดสายไฟเบอร์

ประเภทไฟเบอร์	OS2, OM1, OM2, OM3, OM4
การนับไฟเบอร์	8, 12, 24, 48, 72, 96 แกน
เส้นผ่าศูนย์กลางด้านนอก	3.0mm (8 / 12Core), 5.5mm (24cores) หรือแบบกำหนดเอง
สีเสื้อนอก	OS2 (สีเหลือง), OM2 (สีส้ม), OM3 (น้ำ), OM4 (น้ำ) หรือปรับแต่ง
วัสดุเสื้อนอก	LSZH OFNP OFNR
ความต้านแรงดึง	500N
อุณหภูมิในการทำงาน	-20 ถึง + 70 ° C
อุณหภูมิในการจัดเก็บ	-40 to + 70 ° C

โครงสร้างสายเคเบิลประกอบ:

ข้อมูลการสั่งซื้อ

P / N	ลักษณะ
MPOm-62LC-S62-U	สายแพทช์ MPO Fan-out, OS2 (G652D), MPO / APC ชาย -6xDuplex LC UPC 1 ม. uni-boot สีเหลือง
MPOm-62LC-S67U	MPO สายคล้องพัดลม, SM (G655A), MPO / APC ชาย -6xDuplex LC UPC 1 ม. uni-boot สีเหลือง
MPOm-62LC-OM1-U	MPO สายแพทช์ Fan-out, OM2 (50 / 125um), MPO ชาย -6xDuplex LC UPC 1 ม. ส้มยูนิทบูต
MPOm-62LC-OM2-U	MPO สายคล้องพัดลม, OM1 (62.5 / 125um), MPO ชาย -6xDuplex LC UPC 1 ม. ส้มยูนิทบูต
MPOm-62LC-OM3-U	MPO สายคล้องพัดลม, OM3 (50 / 125um), MPO ชาย -6xDuplex LC UPC 1 ม. ส้มยูนิทบูต
MPOm-62LC-OM4-U	สายแพทช์ตัดปะจาก FanOout, OM4 MPO ชาย -6xDuplex LC UPC 1 ม. ส้มยูนิทบูต
