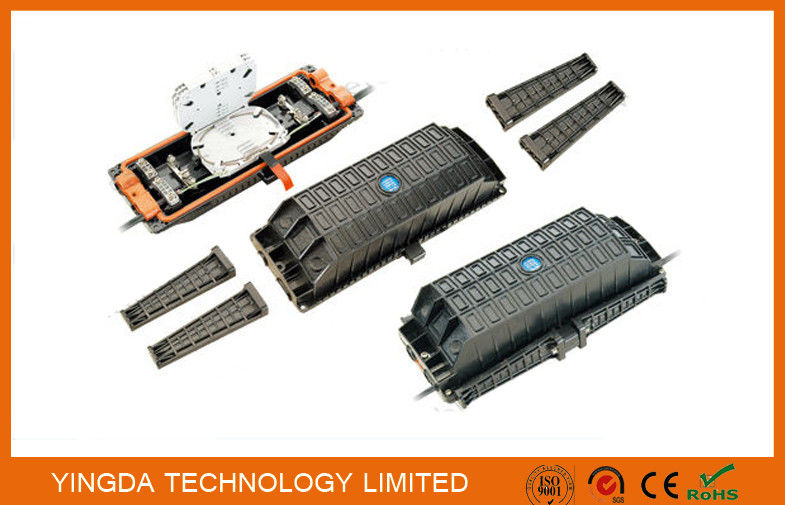

PC Fiber Optic Splice Closure

PC Fiber Optic Splice Closure 3in 3Out In-line Optical Fiber Enclosure

The closure casing is made of quality engineering plastics, and of good performance of anti-erosion

against acid and alkali salt, anti-aging, as well as smooth appearance and reliable mechanical structure.

The mechanical  structure is reliable and has the performance of resisting wild environment and

intensive climate changes and  serious working environment. The protection grade reaches IP68.

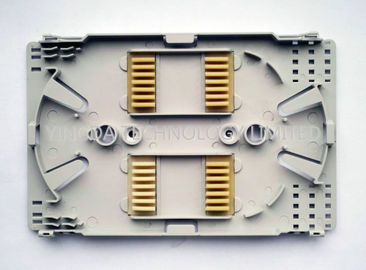

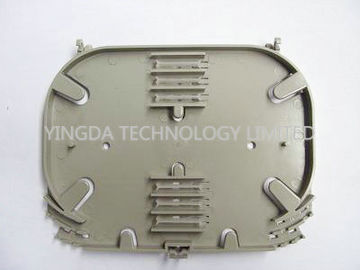

The closures are applicable to ribbon type optical cable and common optical cable. The splice trays

inside the closure are turnable like booklets, and have adequate curvature radius and space for

winding optical fiber to make sure the curvature radius for optical winding 40mm.Each optical cable

and fiber can be operated individually.

The closure is of small volume, big capacity and convenient maintenance.

The elastic rubber seal rings inside the closure are of good sealing and sweat-proof performance.

The casing can  be opened repeatedly without air leakage. No special tools are required.

The operation is easy and simple.The air  valve is provided for the closure and used to check the

sealing performance.

Sell point:

1. Dimension (L×W×H): 450×220×160 mm
2. Cable ports:6 ports / 3in 3out
3. Cable Diameter: Max φ23
4. Max.Capacity (bunchy fiber): 192
5. Core capacity per tray: 12 or 24
6. Holds up to 192 fibers.

 Features

• Easy to re-enter
• Cable entry/exit ports
• Pressure testing valve and earth deriving device
• Intergrated seal, air tight and water proof
• Ideal for cable repair
• RoHS compliant
• Can be used in through, branch or mid span splice locations

Application:

•  aerial, underground, pipeline, handhole.

The ambient temperature ranges from -40 to 65℃.

Specification

Accessory List
