12 พอร์ต 19 นิ้ว Rack Mount Slding แผงไฟเบอร์ออปติก Patch 1U LC UPC Duplex 24 Cores
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xวัสดุ | เหล็กแผ่นรีดเย็น | ความหนา | SPCC . 1.2 มม |
---|---|---|---|
ความจุ | ผมเปียไฟเบอร์เดี่ยว 24 คอร์ | พอร์ตตัวเชื่อมต่อ | พอร์ตอะแดปเตอร์ LC เพล็กซ์ |
แอปพลิเคชัน | กรอบกระจายแสง 19 นิ้ว (ODF) | วิธีการติดตั้ง | แผงแพทช์แร็คเมาท์ |
สี | สีดำ | มิติ | 480*300*1U มม. |
แสงสูง | rack mount odf,sliding patch panel |

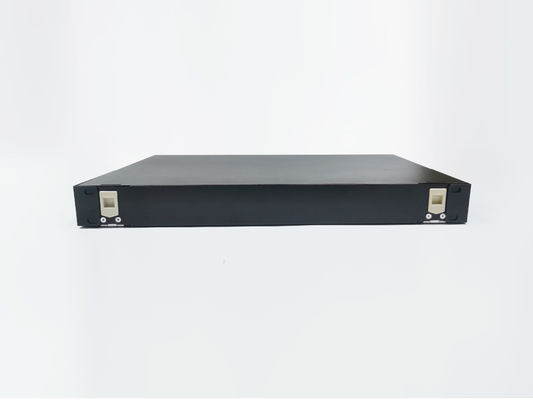

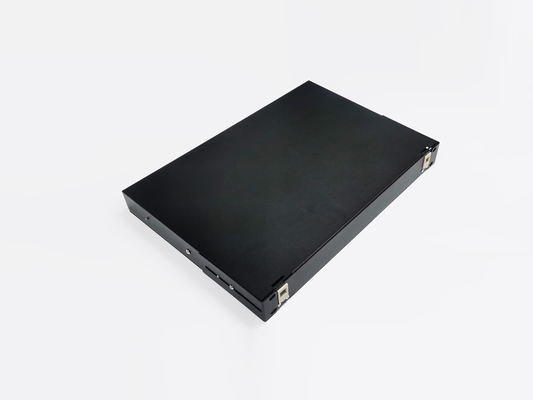

12 พอร์ต 19 นิ้ว Rack Mount Slding แผงไฟเบอร์ออปติก Patch 1U LC UPC Duplex 24 Cores
แผงแพทช์ Rack Mount ส่วนใหญ่จะใช้สำหรับการเชื่อมต่อและการจัดเก็บระหว่างสายเคเบิลใยแก้วนำแสงและผมเปียในอุปกรณ์สามารถติดตั้งได้ทั้งแบบติดผนังและแบบตั้งพื้นตัวกล่องทำจากเหล็กแผ่นรีดเย็นคุณภาพสูง สเปรย์ไฟฟ้าสถิต รูปลักษณ์สวยงามและใช้งานสะดวก
แผงแพทช์ไฟเบอร์ออปติก Yingda แบบเลื่อนสามารถติดตั้ง SC LC FC ST adpaters และ maxmim สามารถเป็น 12cores, 24cores, 48cores, 72cores 96cores 144cores ตามคำขอของลูกค้าโดย 1U 2U 3U 4U 6U ฯลฯ แผงอะแดปเตอร์สามารถเป็นแบบด้านเดียวดูเพล็กซ์โดยการออกแบบแนวขวางหรือแนวเฉียง พร้อมขายึดสำหรับยึดกับโครงยึดแร็คเป็นการออกแบบที่ชาญฉลาดในการจัดหาจากการป้องกันสำหรับการเชื่อมต่อขั้วต่อสายเคเบิลออปติกและการติดตั้งอะแด็ปเตอร์ไฟเบอร์ออปติกเป็นการผสมผสานระหว่างการยุติ การป้องกัน การเชื่อมต่อ และการจัดการสายไฟเบอร์
คุณสมบัติแผงแพทช์ไฟเบอร์ออปติก 12 พอร์ต
- การติดตั้งตู้แร็คมาตรฐาน 19” ที่ยืดหยุ่นได้
- ดำเนินการด้านหน้าเสร็จสมบูรณ์ด้วยอุปกรณ์ยึดสายเคเบิลและก้านจัดการ พื้นที่ขนาดใหญ่ การออกแบบที่เหมาะสม
- พื้นที่สปูลที่เพียงพอสำหรับเส้นใยสำรองภายในแผงแพทช์
- พื้นที่ม้วนเก็บสำหรับเส้นใยและผมเปียเพื่อเพิ่มการป้องกันสำหรับเส้นใย ผมเปีย และข้อต่อ
- แถบยึดอะแด็ปเตอร์สำหรับยึดอะแด็ปเตอร์หลายประเภท เช่น FC SC ST LC และ E2000 เป็นต้น
- การป้องกันรัศมีการดัดที่สมบูรณ์
- ทุกส่วนในกล่องจะยึดด้วยสกรูที่ด้านล่าง
- สายเคเบิลหลักเข้ากล่องจากด้านหลังแล้วแจกจ่ายในการทำงานด้านหน้า
แผงแพทช์ 12 พอร์ตนี้ใช้สำหรับชั้นวาง 19 นิ้ว หูยึดได้รับการแก้ไขที่ด้านข้างของกล่องทั้งสองด้านก่อนส่งมอบด้วยสกรู เมื่อทำการก่อสร้าง โปรดคลายเกลียวแล้วหมุนไปรอบๆ เพื่อยึดเข้ากับกล่องเพื่อยึด
มีพื้นที่การจัดการไฟเบอร์ขนาดใหญ่ที่ด้านหน้าของเพลตอะแดปเตอร์ สายรัดหรือสายเคเบิลกระจายสามารถออกจากด้านซ้ายหรือขวา และมีที่หนีบพลาสติกสำหรับพันสายเคเบิลเพื่อให้แน่ใจว่าเส้นใยแต่ละเส้นจะไม่รบกวนกัน

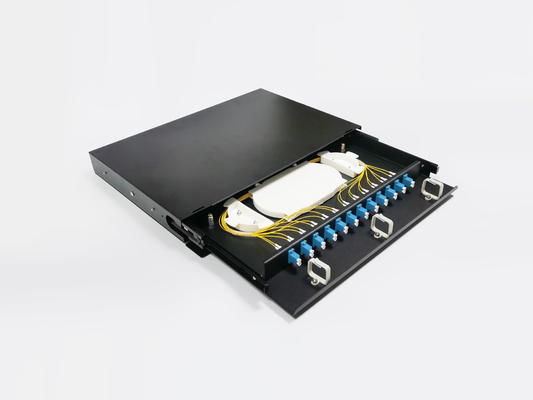

แผงแพทช์ LC UPC นี้ใช้สไลด์โลหะ การลากที่ราบรื่นและการติดตั้งที่สะดวก
ดึงออกจากด้านล่างเท่านั้นจึงจัดการไฟเบอร์ได้ง่าย เสร็จแล้วดึงกลับเพื่อล็อคด้วยประตูหน้าดีไซน์กันฝุ่น
- แผงแพทช์ 1U สามารถใส่ถาด 2pcs 12fiber แต่ละถาดความจุประกบฟิวชั่นเป็น 12cores เส้นใยเดี่ยวถ้าเส้นใยคู่สามารถสูงสุด 24cores
- ในขณะเดียวกัน แผ่นอะแดปเตอร์ที่ความสูง 1U ด้านหน้าสามารถทำได้สูงสุด 24 ชิ้น SC duplex = 48 คอร์ อะแดปเตอร์ทั้งหมดจะยึดด้วยสกรู
- โลโก้ของลูกค้า แบรนด์ หมายเลขซีเรียล หรือข้อมูลอื่นๆ บนกล่องตามความต้องการของคุณ

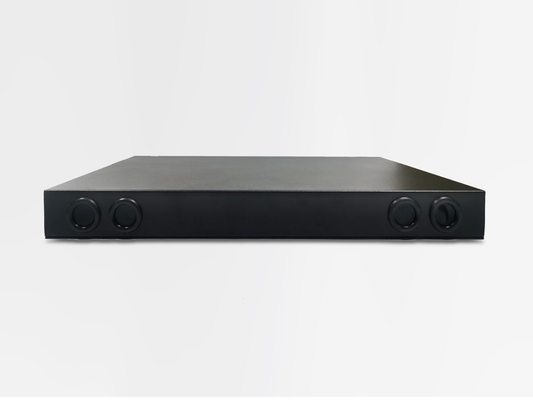

Yingda Patch แผงพอร์ตเคเบิลพอร์ตเปิดที่ด้านหลัง ปริมาณและขนาดเส้นผ่าศูนย์กลางของสายเคเบิลสามารถกำหนดเองได้หากลูกค้าไม่ระบุจะทำ 4ports ด้านหลัง ข้างละ 2 ชิ้น เส้นผ่านศูนย์กลางสาย 20 มม. พร้อมซีลยางกันฝุ่น
ภายในกล่องจะเป็นอุปกรณ์ยึดสายโลหะและตัวยึดพลาสติกตามลำดับ ซึ่งทำให้มั่นใจได้ว่าสายทั้งหมดเข้าที่ในระยะยาวและไม่เลอะเทอะ
Rack Mount Patch Panel ข้อมูลการสั่งซื้อ
แบบอย่าง |
ขนาด (มม.) |
ความจุสูงสุด (แกน) |
GPSR-SC12 |
480×200×1U |
12 |
GPSR-SC24 |
480×200×1U |
24 |
GPSR-SC48 |
480×200×2U |
48 |
GPSR-FC12 |
480×200×1U |
12 |
GPSR-FC24 |
480×200×1U |
24 |
GPSR-FC48 |
480×200×2U |
48 |
GPSR-ST12 |
480×200×1U |
12 |
GPSR-ST24 |
480×200×1U |
24 |
GPSR-ST48 |
480×200×2U |
48 |
ข้อมูลทางเทคนิค แผงแพทช์ไฟเบอร์ออปติก 24 คอร์
อุณหภูมิโดยรอบ | -25℃~+40℃ |
ความชื้นสัมพัทธ์ | ≤85% (+30℃) |
ความกดอากาศ | 70kPa~106kPa |
ความต้านทานของฉนวน |
ขั้วต่อสายเคเบิลใยแก้วนำแสงและส่วนประกอบความแข็งแรงของสายเคเบิลโลหะ, ส่วนประกอบโลหะของสายเคเบิลใยแก้วนำแสง สายเคเบิลใยแก้วนำแสง ส่วนประกอบโลหะและพื้นดินความต้านทานของฉนวน ควร > 2 x 104MΩ |
ความเป็นฉนวน |
ขั้วต่อสายเคเบิลใยแก้วนำแสงและส่วนประกอบความแข็งแรงของสายเคเบิลโลหะ, ส่วนประกอบโลหะของสายเคเบิลใยแก้วนำแสง สายเคเบิลใยแก้วนำแสง ส่วนประกอบโลหะและพื้นดิน แรงดันไฟต่ำกว่า 15kV สำหรับ 1 นาที ไม่มีอาการเสีย ไม่มีปรากฏการณ์อาร์ค |
อุปกรณ์เสริมมาตรฐานประกอบด้วย: หูยึดแร็ค, ถาดประกบ, ชุดติดตั้ง, ปลอกป้องกันการหดตัวด้วยความร้อน, สายรัดไนลอน, ที่หนีบสายไฟ
หากต้องการยกเลิกการต่อผมเปียและอะแดปเตอร์ล่วงหน้า โปรดติดต่อฝ่ายขายเพื่อขอรายละเอียด
OEM หรือ ODM เป็นที่ยอมรับได้
