Orizontal ไฟเบอร์ออปติกคัปปลิ้ง Closure, UnderGround Fiber Joint Closure 96 Core
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xวัสดุ | พีซี | พอร์ตเคเบิล | 3in 3out |
---|---|---|---|
ความจุสูงสุด | เส้นใยแกนหลัก 96 เส้น 144 รายการสำหรับเส้นใยริบบิ้น | เส้นผ่าศูนย์กลางสายเคเบิล | 8-20mm |
มิติ | 430x180x125 มม | ปริมาณถาดต่อ | 4 ชิ้น |
ความจุของถาดรอง | เส้นใย 24 เส้น / 36 เส้น (ริบบิ้น) | โลโก้ลูกค้า | ตกลง, ได้ |
ตัวอย่าง | ตกลง, ได้ | ||
แสงสูง | fiber optic splice enclosure,fiber optic joint closure |
แนวนอน 3 ใน 3 Out Clice ปิดไฟเบอร์ใยแก้วนำแสงภายใต้ Ground Fiber Joint Closure 96 Core
รุ่น: GJS-H010
การใช้งาน: เสาอากาศ, ใต้ดิน, ติดตั้งบนผนัง, ติดตั้งท่อ, ช่องใส่มือ
อุณหภูมิแวดล้อมอยู่ระหว่าง -40 ℃ถึง + 65 ℃
โครงสร้าง Fiber Splicing Box
ข้อมูลจำเพาะ
มิติภายนอก (LxWxH) | 430x180x125 (มม.) |
น้ำหนัก (ไม่รวมกล่องนอก) | 2500g-2825g |
จำนวนพอร์ตขาเข้า / ทางออก | 3 ชิ้น (ในแต่ละด้าน) (รวม 6 ชิ้น) |
เส้นผ่าศูนย์กลางของสายไฟเบอร์ | Φ8-Φ20 (มม.) |
กำลังการผลิต FOSC | พวง: 12-96 (Cores) Ribbon: สูงสุด 144 (Cores) |
เส้นผ่านศูนย์กลางภายใน | 320x120x100 (mm) |
กำลังการถาดกระดาษ Splice | พวง: 12, 24 (แกน); ริบบิ้น: 3 (ชิ้น) |
องค์ประกอบหลัก
เลขที่ | ชื่อส่วนประกอบ | ปริมาณ | การใช้ | หมายเหตุ | |
1 | การเคหะ | 1 ชุด | การป้องกันสายไฟเบอร์ทั้งหมด | ||
2 | ถาดใส่ไฟเบอร์ออปติก (FOST) | สูงสุด 6 ชิ้น (มัด) สูงสุด 4pcs (ริบบิ้น) | การติดตั้งแขนป้องกันความร้อนและเส้นใยยึด | ||
3 | มูลนิธิ | 1 ชุด | ซ่อมเสริมสายไฟเบอร์ออปติกและ FOST | ||
4 | การติดตั้งซีล | 1 ชุด | การปิดผนึกระหว่างฝาครอบ FOSC และด้านล่างของ FOSC | ||
5 | ปลั๊กพอร์ต | 6 ชิ้น | ปิดผนึกพอร์ตเปล่า | ||
6 | ความดัน วาล์วทดสอบ | 1 ชุด | หลังจากฉีดอากาศแล้วจะใช้สำหรับการทดสอบความดันและการทดสอบการปิดผนึก | การกำหนดค่าตามความต้องการ | |
7 | อุปกรณ์ต่อสายดิน | 1 ชุด | การทำชิ้นส่วนโลหะของสายไฟเบอร์ใน FOSC สำหรับการต่อสายดิน | การกำหนดค่าตามความต้องการ |
อุปกรณ์เสริมหลักและเครื่องมือพิเศษ
เลขที่ | ชื่ออุปกรณ์เสริม | ปริมาณ | การใช้ | หมายเหตุ |
1 | แขนป้องกันความร้อนที่หดตัว | การป้องกันข้อต่อเส้นใย | การกำหนดค่าตามความจุ | |
2 | ผูกไนล่อน | ซ่อมไฟเบอร์ด้วยเสื้อป้องกัน | การกำหนดค่าตามความจุ | |
3 | เทปฉนวนกันความร้อน | 1 ม้วน | ขยายเส้นผ่านศูนย์กลางของสายไฟเบอร์สำหรับติดตั้งง่าย | |
4 | เทปซีล | 1 ม้วน | เส้นผ่านศูนย์กลางการขยายเส้นใยที่พอดีกับข้อต่อซีล | การกำหนดค่าตามข้อกำหนด |
5 | แขวนเบ็ด | 1 ชุด | สำหรับการใช้งานทางอากาศ | |
6 | สายดิน | 1 ชิ้น | วางผ่านระหว่างสายดิน | |
7 | ผ้าขัด | 1 ชิ้น | เกาสายไฟเบอร์ | |
8 | กระดาษติดฉลาก | 1 ชิ้น | การติดฉลากเส้นใย | |
9 | ประแจพิเศษ | 3 ชิ้น | สลักเกลียวยึดแน่นและขันน๊อตของแกนเสริม | |
10 | กระดาษวัด | 1 ชิ้น | เพื่อวัดวงกลมซึ่งมีเส้นผ่าศูนย์กลางขยายด้วยเทปปิดผนึก | |
11 | หลอดบัฟเฟอร์ | ที่จะตัดสินใจโดยลูกค้า | ผูกติดกับเส้นใยและยึดติดกับ FOST การจัดการบัฟเฟอร์ | การกำหนดค่าตามความต้องการ |
12 | สารดูดความชื้น | 1 ถุง | ใส่ลงใน FOSC ก่อนที่จะปิดผนึกอากาศที่ผึ่งให้แห้ง |

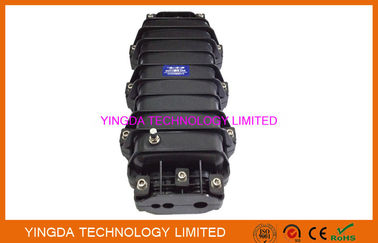

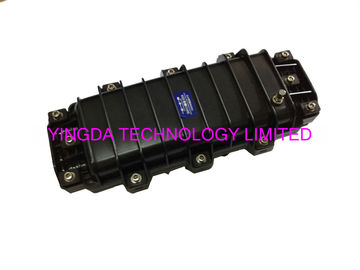

รูปที่ 1 รูปที่ 2
เส้นใยสังเคราะห์กล่องแบบอินไลน์ด้านบนกล่องประกบไฟเบอร์ประเภทแนวนอน
- กล่องที่ทำจากวัสดุพีซีพลาสติกที่มีความแข็งแรงสูง handworks ที่สมบูรณ์แบบ (รูปที่ 1 และ 2)
- ปิดด้วยสแตนเลส blots เหล็กเพื่อเปิดและปิดกล่องมาตรฐานพร้อมกับเครื่องมือประแจพิเศษ (รูปที่ 1 และ 2)

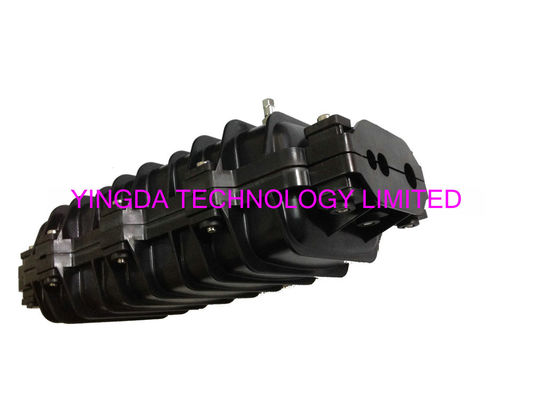

รูปที่ 3 รูปที่ 4
- มีป้ายชื่ออยู่ด้านบนของกล่องเชื่อมต่อเส้นใยเนื้อหาส่วนใหญ่ประกอบด้วย: ชื่อผลิตภัณฑ์รูปแบบความจุวันที่ผลิต ดูรูปที่ 3
- ด้านในมีทั้งหมดปิดผนึกด้วยวงกลมยางสีแดง, กันน้ำ, ฝุ่นละออง สามารถใช้ภายนอกสภาพแวดล้อมที่รุนแรง, ใต้ดิน, ท่อระบายน้ำ, ติดผนัง, เสาติดตั้ง, อากาศ ฯลฯ ดูรูปที่ 4
รูปที่ 5 รูปที่ 6
- พอร์ตสายเคเบิลคือ: 3 พอร์ต, 3 พอร์ต เส้นผ่าศูนย์กลางสายเคเบิลแยกเป็น 8-20mm, 8-16mm, 8-13mm เช่นรูปที่ 5 และ 6
- วาล์วอากาศเป็นตัวเลือกเมื่อสั่งซื้อ หากลูกค้าต้องการจะติดตั้งอุปกรณ์ดังรูปที่ 6
รูปที่ 7 รูปที่ 8
การติดตั้งสายไฟสามารถติดตั้งได้สูงสุด 4 ชิ้น 24 ถาดเส้นใยแต่ละถาดพร้อมที่จับแขนพลาสติก ดูรูปที่ 7
ถาดรองถาดทั้งหมดจะทับซ้อนกันและตรึงกับการปิดด้วยสกรูเพื่อไม่ให้เกิดการขนส่งที่ยาวนาน ดูรูป 8
