| ขั้นต่ำ: | 100PCS |
| ราคา: | 0.36USD-30USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 ชิ้น / ถุง |

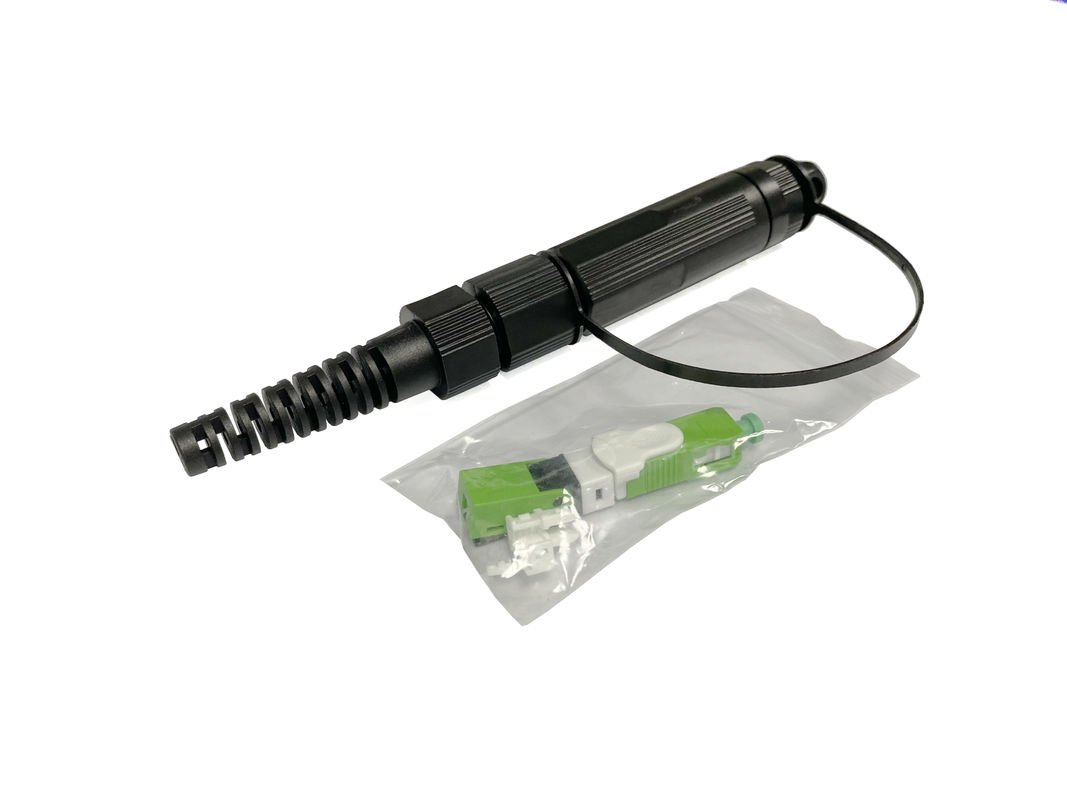

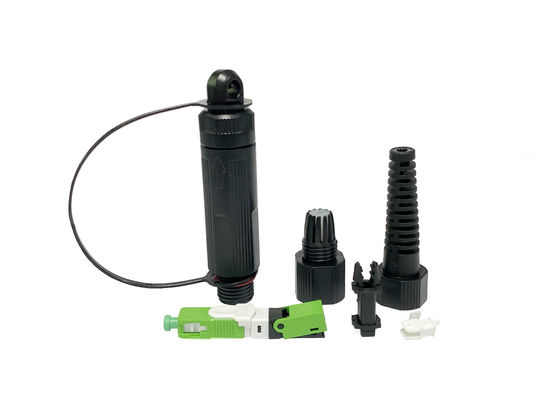

IP67 ตัวเชื่อมต่อสายไฟเบอร์ออปติก Mini IP SC FTTH การติดตั้งภายนอกอาคาร
IP67 Enhanced Mini IP SC Field Installable Mechanical Fast Connector สำหรับ Huawei NAP CTO Box 2x3mm
ซีรีย์ Mini IP SC ตัวเชื่อมต่อที่รวดเร็วในการติดตั้งภาคสนามคือตัวเชื่อมต่อไฟเบอร์ออปติกกันน้ำกลางแจ้งที่ออกแบบใหม่ซึ่งเข้ากันได้กับตัวเชื่อมต่อ / อะแดปเตอร์ Huawei Mini SCส่วนใหญ่จะใช้สำหรับการติดตั้งกลางแจ้ง FTTHมีขนาดเล็กและติดตั้งได้ง่ายด้วยเกรด IP67ตัวเชื่อมต่อที่รวดเร็ว Mini sc เป็นโซลูชันที่ยอดเยี่ยมกับอุปกรณ์ Huawei และไม่จำเป็นต้องยุติตัวเชื่อมต่อในห้องปฏิบัติการมันสามารถประกอบฟิลด์บอทได้ง่ายมากเพื่อประหยัดเวลาและลดเวลาโครงการ
ข้อมูลทางเทคนิค
| สิ่งของ | พารามิเตอร์ |
| ประเภทสายเคเบิล | 2*3.0 มม.สายแบน, |
| เส้นผ่านศูนย์กลางไฟเบอร์ | 125μm ( 652 & 657 ) |
| เส้นผ่านศูนย์กลางเคลือบ | 250μm |
| โหมด | สถานะโสด |
| เวลาทำการ | ประมาณ 15 วินาที (ไม่รวมการตั้งค่าไฟเบอร์ล่วงหน้า) |
| การสูญเสียการแทรก | ≤ 0.3dB (1310nm และ 1550nm) |
| ผลตอบแทนขาดทุน | ≥ 50dB สำหรับ UPC ≥ 55dB สำหรับ APC |
| โอกาสสำเร็จ | >98% |
| นำกลับมาใช้ใหม่ได้ | >5 ครั้ง |
| แรงดึง | >30 น |
| อุณหภูมิ | -40 ~ +85 C |
| การทดสอบแรงดึงออนไลน์ (20 N) | IL ≤ 0.3dB |
| ความทนทานทางกล (500 ครั้ง) | IL ≤ 0.3dB |
| การทดสอบการตกกระแทก (พื้นคอนกรีต 4 ม. ต่อทิศทาง รวม 3 ครั้ง) | IL ≤ 0.3dB |
ประสิทธิภาพด้านสิ่งแวดล้อม
| ประเภท | ข้อมูลจำเพาะ | |||
| เงื่อนไข | IL Variation | RL Variation | ลักษณะที่ปรากฏ | |
| อุณหภูมิสูง | 110 ℃,200H | ≤ 0.5 | ≤5 |
ไม่มีกลไก ความเสียหายเช่น การเสียรูป การแตกร้าว |
| อุณหภูมิต่ำ | -40 ℃,200H | ≤ 0.5 | ≤ 5 | |
| TEMP Cycling | -40~85℃,3.5H/Cle, 100C | ≤ 0.5 | ≤5 | |
| HAST | 110℃,90%RH,200H | ≤ 0.5 | ≤ 5 | |
| แช่ | 25 ℃,200H | ≤ 0.5 | ≤ 5 | |
| หมอกเกลือ | 5% Nacl,6.5 | ≤ 5 | ||
|
แรงดึง |
ดึง:50N;ระยะห่างระหว่าง กำลังโหลดตำแหน่งและตัวเชื่อมต่อที่รวดเร็ว: L = 22-28 ซม.; Duration:1นาที. |
≤ 0.5 |
≤ 5 |
|
ตัวเชื่อมต่อ พารามิเตอร์:
| สิ่งของ | ESC250D | |
| ปลอกโลหะ | UPC | APC |
| ผลตอบแทนขาดทุน | ≥55dB | ≥65dB |
| การสูญเสียการแทรก | 0.3dB สูงสุด <0.5dB | |
| ความยาว | 58mm | |
| เวลาผสมพันธุ์ | 500ครั้ง | |
| เส้นผ่านศูนย์กลางของสายเคเบิล | Φ2-3มม. | |
| เส้นผ่านศูนย์กลางภายในของปลอกโลหะ | 125.5um | |
| อุณหภูมิในการทำงาน | -40~+85℃ | |
| อุณหภูมิในการจัดเก็บ | -40~+85℃ | |
คุณสมบัติ
โซลูชันที่คุ้มค่าสำหรับการเลิกจ้างภายในองค์กร
การสูญเสียการแทรกต่ำและการสูญเสียเพิ่มเติม
ความสูงของการลดทอน
กันน้ำ IP67 กันฝุ่นและทนต่อการกัดกร่อน
ประสิทธิภาพทางกล: มาตรฐาน IEC 61754-4
เป็นไปตามข้อกำหนด RoHS และ REACH
เส้นผ่านศูนย์กลางของสายเคเบิล: สายเคเบิลแบบหล่น Ftth 2.0*3.0 มม. (สายเคเบิลรอบ 5.0/3.0 มม. ภายใต้การออกแบบโดยทีมจะวางจำหน่ายในไม่ช้า)
ใบสมัคร
FTTH และปลายเทอร์มินัลใยแก้วกลางแจ้ง
สภาพแวดล้อมที่รุนแรง
FTTA BBU RRU
การส่งข้อมูลวิดีโอ
การเข้าถึงใยแก้วนำแสงของสถานีฐานเคลื่อนที่
ข้อมูลการสั่งซื้อ ---YDCT-F-Eค
| ชื่อ | ขั้วต่อแบบเร็ว (F) | ประเภทสายเคเบิล (E) | จำนวนไฟเบอร์ (C) |
| ยิ่งดา=YD CT=ขั้วต่อ |
MSC=Huawei Mini SC/UPC MSA=Huawei Mini SC/APC |
23=2.0.*สายแบน 3.0 มม. สายแบน 25=2.0*5.0 มม. สายกลม 30=3.0มม. 20=สายเคเบิลกลม 2.0 มม. |
01=1core=ซิมเพล็กซ์ 02=2core=duplex 04=4core ... |
ตัวอย่าง:
YDCT-MSA-2301=ขั้วต่อ Mini IP SC/APC สำหรับสายเคเบิลหล่น 2*3 มม. 1core
หมายเหตุ: ขั้วต่อทั้งหมดเข้ากันได้กับขั้วต่อ Huawei/Optitap/Hoptic/H ไม่ใช่ของเดิม
Yingda เป็นผู้ผลิตและซื้อขายคำสั่งผสม ยินดีต้อนรับ OEM/ODM
