| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 1.1USD-4.58USD |
| บรรจุภัณฑ์มาตรฐาน: | กล่อง 2 ชิ้น / กล่องกล่องละ 20 ชิ้น / กล่อง |
| Delivery period: | 5-8 วันหลังจากชำระเงิน |
| ความสามารถในการจัดหา: | 10,000 ชิ้นต่อเดือน |

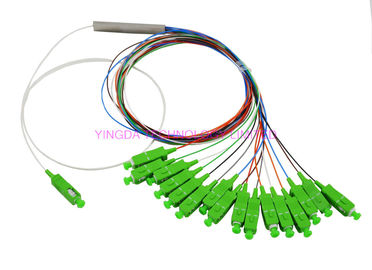

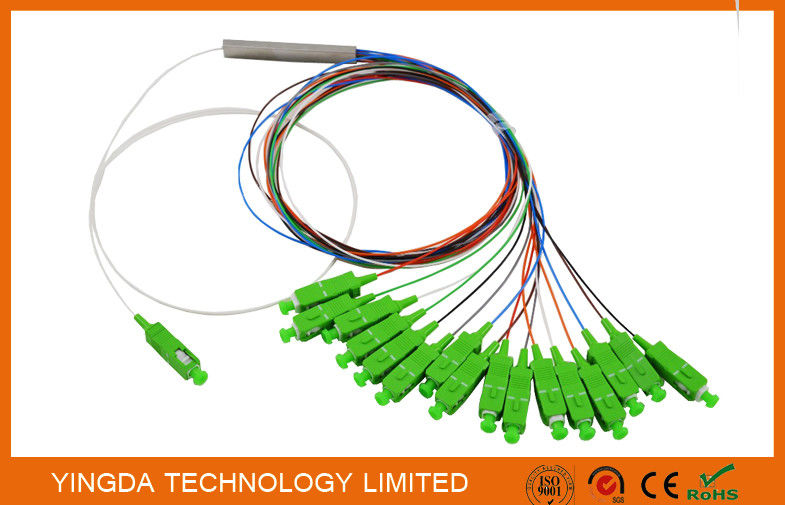

บรอดแบนด์ FTTH Splitter Coupler 1 x 16,1: 16 ไฟเบอร์ออปติก PLC Splitter Ribbon 900um ปลั๊ก SC APC สำหรับกล่องไฟเบอร์ออปติก คอนโทรเลอร์
ลักษณะ
ตัวแยกแสง (Lightwave Circuit หรือ Planar Lightwave Circuit หรือ PLC) คืออุปกรณ์จัดการพลังงานแบบออปติคอล
ที่ประดิษฐ์โดยใช้เทคโนโลยีท่อนำแสงซิลิกา มันมีขนาดเล็ก,
ความน่าเชื่อถือสูงช่วงความยาวคลื่นในการดำเนินงานที่กว้างและความสม่ำเสมอของช่องต่อช่องสัญญาณที่ดี
และมีการใช้กันอย่างแพร่หลายในเครือข่าย PON ในการแยกสัญญาณไฟสัญญาณออพติคอล YINGDA ให้บริการผลิตภัณฑ์ตัวแยกสัญญาณแบบ 1xN และ 2xN ทั้งชุดที่เหมาะสำหรับ
โปรแกรมเฉพาะ ผลิตภัณฑ์ทั้งหมดตรงตามมาตรฐาน GR-1209-CORE-2001 และ GR-1221-CORE-
1999 ข้อกำหนด
คุณสมบัติ
1) การสูญเสียการแทรกต่ำ
2) PDL ต่ำ
3) การออกแบบที่กะทัดรัด
4) ความสม่ำเสมอของช่องต่อช่องสัญญาณที่ดี
5) ความยาวคลื่นกว้างในการดำเนินงาน: ตั้งแต่ 1260nm จนถึง 1650nm
6) อุณหภูมิในการทำงานกว้าง: ตั้งแต่ -40 ถึง 85 องศาเซลเซียส
7) ความน่าเชื่อถือและความเสถียรสูง
การประยุกต์ใช้งาน
1) ระบบ FTTX
2) เครือข่าย PON
3) CATV Links
4) การกระจายสัญญาณออฟติคอล
การปฏิบัติตาม
1) Telcordia GR-1209-CORE-2001
2) Telcordia GR-1221-CORE-1999
3) RoHS
รูปภาพเพิ่มเติม
แพ็ค: 2pcs ในกล่องที่มีโฟมมีสถานที่แก้ไขสำหรับท่อเหล็กและขั้วต่อทั้งหมดในการสั่งซื้อ ปกป้องเส้นใยและตัวเชื่อมทั้งหมดเมื่อขนส่ง
สามารถใส่ชื่อผลิตภัณฑ์เลขที่ประจำผลิตภัณฑ์และโลโก้ลูกค้าได้บนฉลาก
ตัวเชื่อมต่อแต่ละตัวมีวงแหวนตัวเลขบนสายเคเบิลเพื่อระบุว่ามีการแยกออก
หากลูกค้าต้องการสามารถใช้หลอดที่มีสีสันสำหรับสายเคเบิลแต่ละตัวเพื่อระบุตัวตน
ลักษณะทางเทคนิค
1 × N PLC Splitter
พารามิเตอร์ | หน่วย | ความคุ้มค่า | |||||||||||||||||||
ประเภทผลิตภัณฑ์ | 1 × 2 | 1 × 3 | 1 × 4 | 1 × 6 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 64 | 1 × 128 | ||||||||||
ความยาวคลื่นในการดำเนินงาน | นาโนเมตร | 1260 ~ 1650 | |||||||||||||||||||
การสูญเสียการแทรก | Typ | เดซิเบล | 3.6 | 6.0 | 7.0 | 9.2 | 10.3 | 12.2 | 13.6 | 15.8 | 16.6 | 20.1 | 24.5 | ||||||||
แม็กซ์ | 4.3 | 6.2 | 7.4 | 9.5 | 10.7 | 12.5 | 13.9 | 16.0 | 17.2 | 21.5 | 25.5 | ||||||||||
ความสม่ำเสมอ (สูงสุด) | เดซิเบล | 0.5 | 0.6 | 0.8 | 0.8 | 0.8 | 1.2 | 1.4 | 1.5 | 1.5 | 2.0 | 2.6 | |||||||||
PDL (Max.) | เดซิเบล | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.8 | |||||||||
TDL (Max.) | เดซิเบล | 0.5 | |||||||||||||||||||
การสูญเสียผลตอบแทน | เดซิเบล | ≥55 / 50 | |||||||||||||||||||
การควบคุมทิศทาง | เดซิเบล | ≥55 | |||||||||||||||||||
2 × N PLC Splitter
พารามิเตอร์ | หน่วย | ความคุ้มค่า | |||||||
ประเภทผลิตภัณฑ์ | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | ||
ความยาวคลื่นในการดำเนินงาน | นาโนเมตร | 1260 ~ 1650 | |||||||
การสูญเสียการแทรก | Typ | เดซิเบล | 4.2 | 7.2 | 10.6 | 13.8 | 17.0 | 20.5 | 24.8 |
แม็กซ์ | 4.5 | 7.7 | 11.0 | 14.8 | 17.9 | 21.5 | 25.8 | ||
ความสม่ำเสมอ (สูงสุด) | เดซิเบล | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.5 | 3.0 | |
PDL (Max.) | เดซิเบล | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 1.0 | |
TDL (Max.) | เดซิเบล | 0.5 | |||||||
การสูญเสียผลตอบแทน | เดซิเบล | ≥55 / 50 | |||||||
การควบคุมทิศทาง | เดซิเบล | ≥55 | |||||||
หมายเหตุ: ข้อมูลทั้งหมดข้างต้นไม่รวมตัวเชื่อมต่อ
ช่องเสียบ UPC: IL เพิ่ม 0.2 dB, ช่องเสียบ APC: IL เพิ่ม 0.3 dB
|
|
