| ขั้นต่ำ: | 500PCS |
| ราคา: | 0.19USD-0.72USD |
| บรรจุภัณฑ์มาตรฐาน: | 1pc /plastic bag, 10pcs/bigger plastic bag, then 100pcs/box, 1000pcs/ carton |
| ระยะเวลาการจัดส่ง: | 5 working days after received your payment |
| วิธีการจ่ายเงิน: | T/T or western Union |
| ความสามารถในการจัดหา: | 500,000pcs per month |

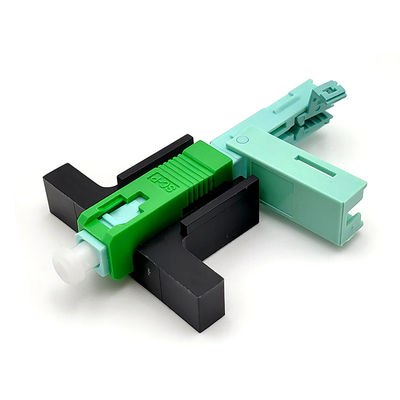

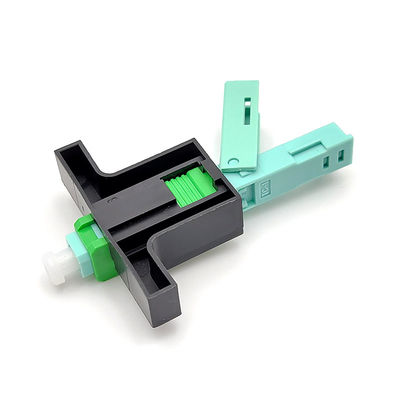

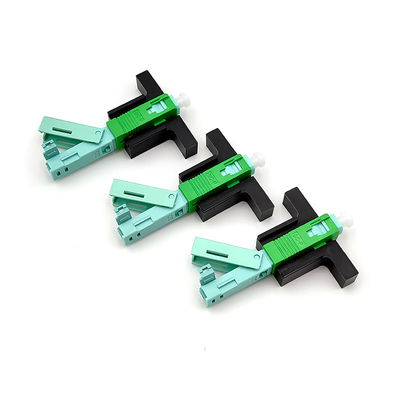

5G 0.2dB เซรามิก C-Groove ไฟเบอร์ออปติกสิ้นสุดฟิลด์ขั้วต่อ SC APC ที่ติดตั้งได้ 2 * 3 มม. วางสาย
จุดขาย:
1.SC / APC แบบครอบความยาวรวม 53mm
2. ใช้กับ 2mm * 3mm ไฟเบอร์วางสายเคเบิล
3. โครงสร้างเซรามิกซีร่องไม่ใช่พลาสติกหรือโลหะประสิทธิภาพการปิดผนึกที่ดีสารหน่วงไฟ
4. การสูญเสียการแทรก: ค่าเฉลี่ย≤0.2dB, MAX≤0.4dB
5. การสูญเสียกลับ: ≥50dB
6. ไม่จำเป็นต้องใช้อีพ็อกซี่หรือขัดเงาไฟเบอร์ฝังตัวจากโรงงาน
คำอธิบาย
SC / APC Fiber Optic Fast Connector ออกแบบมาสำหรับ FTTH เป็นตัวเชื่อมต่อไฟเบอร์รุ่นใหม่
ใช้ในการประกอบสามารถจัดหาผลิตภัณฑ์ประเภท Open flow และ Pre-cast ซึ่งมีออปติคอลและ
ข้อกำหนดทางกลตรงตามขั้วต่อใยแก้วนำแสงมาตรฐาน
ออกแบบมาเพื่อคุณภาพและประสิทธิภาพสูงสำหรับการติดตั้งโครงสร้างตำแหน่งการจีบ
เป็นการออกแบบที่ไม่เหมือนใครและไม่จำเป็นต้องติดกาวขัดวัสดุสิ้นเปลืองใด ๆการนำไฟเบอร์
โครงสร้างที่ติดตั้งไว้ล่วงหน้าและสะดวกสำหรับการติดตั้งภาคสนาม
ข้อมูลจำเพาะ
|
ประเภท |
พารามิเตอร์ |
|
การสูญเสียการแทรก |
≤ 0.3dB (1310nm และ 1550nm) |
|
กลับขาดทุน |
≤ -45dB |
|
ความแข็งแรงของเส้นใยเปลือย |
> 5 น |
|
ความแข็งแรง |
> 10 น |
|
ความตึงเครียด |
> 50N |
|
ความทนทานทางกล (500 ครั้ง) |
IL ≤ 0.2dB และ RL ≤ 5dB |
|
อุณหภูมิในการทำงาน |
5 ºCถึง +70 ºC |
ใบสมัคร
คุณสมบัติ

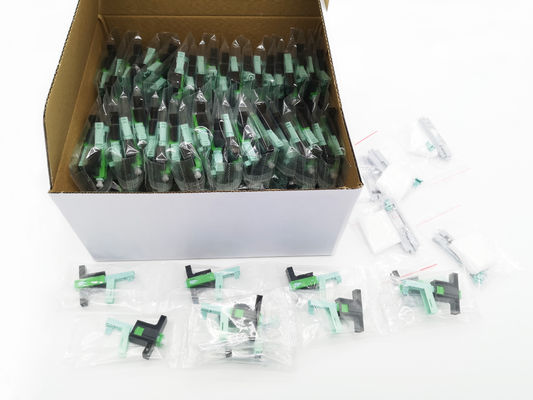

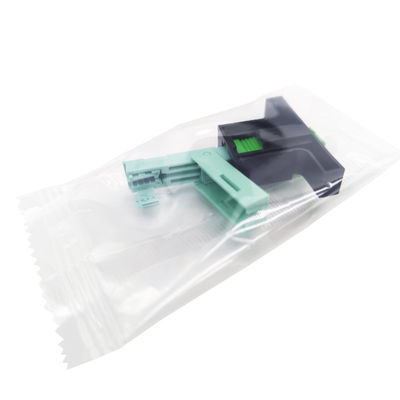

ข้อมูลแพ็ค:
1 ชิ้น / ถุงพลาสติก 100 ชิ้น / กล่องภายในกล่องภายใน 10 ชิ้น / กล่องกระดาษแข็ง
รายละเอียดสินค้า:
คู่มือการใช้งานภาษาอังกฤษ: กล่องภายใน 1 ชิ้น / 100 ชิ้น
วิธีใช้ตัวเชื่อมต่อที่รวดเร็ว?
ประมวลผลเส้นใย
1. ใส่สายเคเบิลหล่นลงในเครื่องปอกจนถึง 50-60 มม
2. กดสายที่ปอกเข้ากับที่หนีบมี 4 จุดเพื่อล็อคเส้นใย
3. ลอกชั้นเคลือบสายเคเบิลโดยใช้เครื่องปอกสายไฟตามยาวเพื่อลอกการเคลือบของเส้นใยหรือใช้เครื่องปอกมิลเลอร์จัดแนวของที่หนีบไฟเบอร์
4. ตรวจสอบเส้นใยโดยงอประมาณ 60 °ในทิศทางถ้าตกลง
5. ทำความสะอาดเส้นใยด้วยผ้าแอลกอฮอล์โดยเช็ด 0 °และ 90 °อีกครั้ง
6. ใส่แคลมป์ลงในตัวยึดความยาวจนถึงลูกศรขึ้นแล้วกดจนสุด
7. วางราบบนช่องมีดตัดไฟเบอร์จัดให้ชิดจนสุดแล้วตัดใย
8. ในที่สุดความยาวเส้นใยจะเป็น: 19.4 มม. และ 29.4 ± 0.1 มม. ดูภาพ
การชุมนุม
ตรวจสอบตู้เก็บของสีดำ
ใส่ไฟเบอร์พร้อมกับทางเข้า V จนไฟเบอร์โค้งงอ แต่ไม่เกิน 1 มม. เกินทางเข้า V
ให้ตัวเรือนเคลือบและจิ๊กอยู่ในระดับเดียวกันถอดสวิตช์

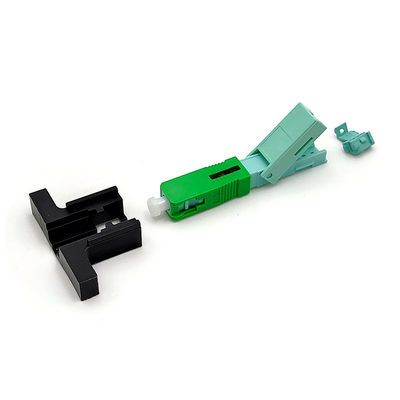

ถอดประกอบ
ประกอบจิ๊กเสริมให้พอดีกับสวิตช์ที่ปลายด้านขวา
ปลดล็อกไฟเบอร์
ใช้นูนพิเศษเพื่อเปิดฝาปิดปลดล็อคเปลือก
ยกขึ้น 15 °เพื่อดึงเส้นใยออก
ประเภทอื่นที่คล้ายกัน:
วิดีโอ
วิดีโอ
|
|
| ขั้นต่ำ: | 500PCS |
| ราคา: | 0.19USD-0.72USD |
| บรรจุภัณฑ์มาตรฐาน: | 1pc /plastic bag, 10pcs/bigger plastic bag, then 100pcs/box, 1000pcs/ carton |
| ระยะเวลาการจัดส่ง: | 5 working days after received your payment |
| วิธีการจ่ายเงิน: | T/T or western Union |
| ความสามารถในการจัดหา: | 500,000pcs per month |
5G 0.2dB เซรามิก C-Groove ไฟเบอร์ออปติกสิ้นสุดฟิลด์ขั้วต่อ SC APC ที่ติดตั้งได้ 2 * 3 มม. วางสาย
จุดขาย:
1.SC / APC แบบครอบความยาวรวม 53mm
2. ใช้กับ 2mm * 3mm ไฟเบอร์วางสายเคเบิล
3. โครงสร้างเซรามิกซีร่องไม่ใช่พลาสติกหรือโลหะประสิทธิภาพการปิดผนึกที่ดีสารหน่วงไฟ
4. การสูญเสียการแทรก: ค่าเฉลี่ย≤0.2dB, MAX≤0.4dB
5. การสูญเสียกลับ: ≥50dB
6. ไม่จำเป็นต้องใช้อีพ็อกซี่หรือขัดเงาไฟเบอร์ฝังตัวจากโรงงาน
คำอธิบาย
SC / APC Fiber Optic Fast Connector ออกแบบมาสำหรับ FTTH เป็นตัวเชื่อมต่อไฟเบอร์รุ่นใหม่
ใช้ในการประกอบสามารถจัดหาผลิตภัณฑ์ประเภท Open flow และ Pre-cast ซึ่งมีออปติคอลและ
ข้อกำหนดทางกลตรงตามขั้วต่อใยแก้วนำแสงมาตรฐาน
ออกแบบมาเพื่อคุณภาพและประสิทธิภาพสูงสำหรับการติดตั้งโครงสร้างตำแหน่งการจีบ
เป็นการออกแบบที่ไม่เหมือนใครและไม่จำเป็นต้องติดกาวขัดวัสดุสิ้นเปลืองใด ๆการนำไฟเบอร์
โครงสร้างที่ติดตั้งไว้ล่วงหน้าและสะดวกสำหรับการติดตั้งภาคสนาม
ข้อมูลจำเพาะ
|
ประเภท |
พารามิเตอร์ |
|
การสูญเสียการแทรก |
≤ 0.3dB (1310nm และ 1550nm) |
|
กลับขาดทุน |
≤ -45dB |
|
ความแข็งแรงของเส้นใยเปลือย |
> 5 น |
|
ความแข็งแรง |
> 10 น |
|
ความตึงเครียด |
> 50N |
|
ความทนทานทางกล (500 ครั้ง) |
IL ≤ 0.2dB และ RL ≤ 5dB |
|
อุณหภูมิในการทำงาน |
5 ºCถึง +70 ºC |
ใบสมัคร
คุณสมบัติ
ข้อมูลแพ็ค:
1 ชิ้น / ถุงพลาสติก 100 ชิ้น / กล่องภายในกล่องภายใน 10 ชิ้น / กล่องกระดาษแข็ง
รายละเอียดสินค้า:
คู่มือการใช้งานภาษาอังกฤษ: กล่องภายใน 1 ชิ้น / 100 ชิ้น
วิธีใช้ตัวเชื่อมต่อที่รวดเร็ว?
ประมวลผลเส้นใย
1. ใส่สายเคเบิลหล่นลงในเครื่องปอกจนถึง 50-60 มม
2. กดสายที่ปอกเข้ากับที่หนีบมี 4 จุดเพื่อล็อคเส้นใย
3. ลอกชั้นเคลือบสายเคเบิลโดยใช้เครื่องปอกสายไฟตามยาวเพื่อลอกการเคลือบของเส้นใยหรือใช้เครื่องปอกมิลเลอร์จัดแนวของที่หนีบไฟเบอร์
4. ตรวจสอบเส้นใยโดยงอประมาณ 60 °ในทิศทางถ้าตกลง
5. ทำความสะอาดเส้นใยด้วยผ้าแอลกอฮอล์โดยเช็ด 0 °และ 90 °อีกครั้ง
6. ใส่แคลมป์ลงในตัวยึดความยาวจนถึงลูกศรขึ้นแล้วกดจนสุด
7. วางราบบนช่องมีดตัดไฟเบอร์จัดให้ชิดจนสุดแล้วตัดใย
8. ในที่สุดความยาวเส้นใยจะเป็น: 19.4 มม. และ 29.4 ± 0.1 มม. ดูภาพ
การชุมนุม
ตรวจสอบตู้เก็บของสีดำ
ใส่ไฟเบอร์พร้อมกับทางเข้า V จนไฟเบอร์โค้งงอ แต่ไม่เกิน 1 มม. เกินทางเข้า V
ให้ตัวเรือนเคลือบและจิ๊กอยู่ในระดับเดียวกันถอดสวิตช์
ถอดประกอบ
ประกอบจิ๊กเสริมให้พอดีกับสวิตช์ที่ปลายด้านขวา
ปลดล็อกไฟเบอร์
ใช้นูนพิเศษเพื่อเปิดฝาปิดปลดล็อคเปลือก
ยกขึ้น 15 °เพื่อดึงเส้นใยออก
ประเภทอื่นที่คล้ายกัน:
