| ขั้นต่ำ: | 100 PCS |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 1pc / box, 10pcs/ carton box |
| Delivery period: | 5days after pay |
| วิธีการจ่ายเงิน: | T/T or western Union |
| ความสามารถในการจัดหา: | 50,000pcs per month |

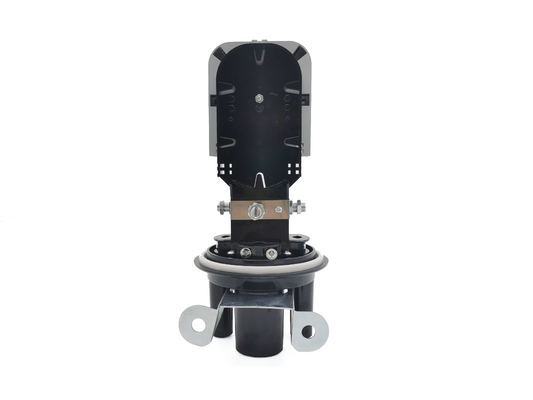

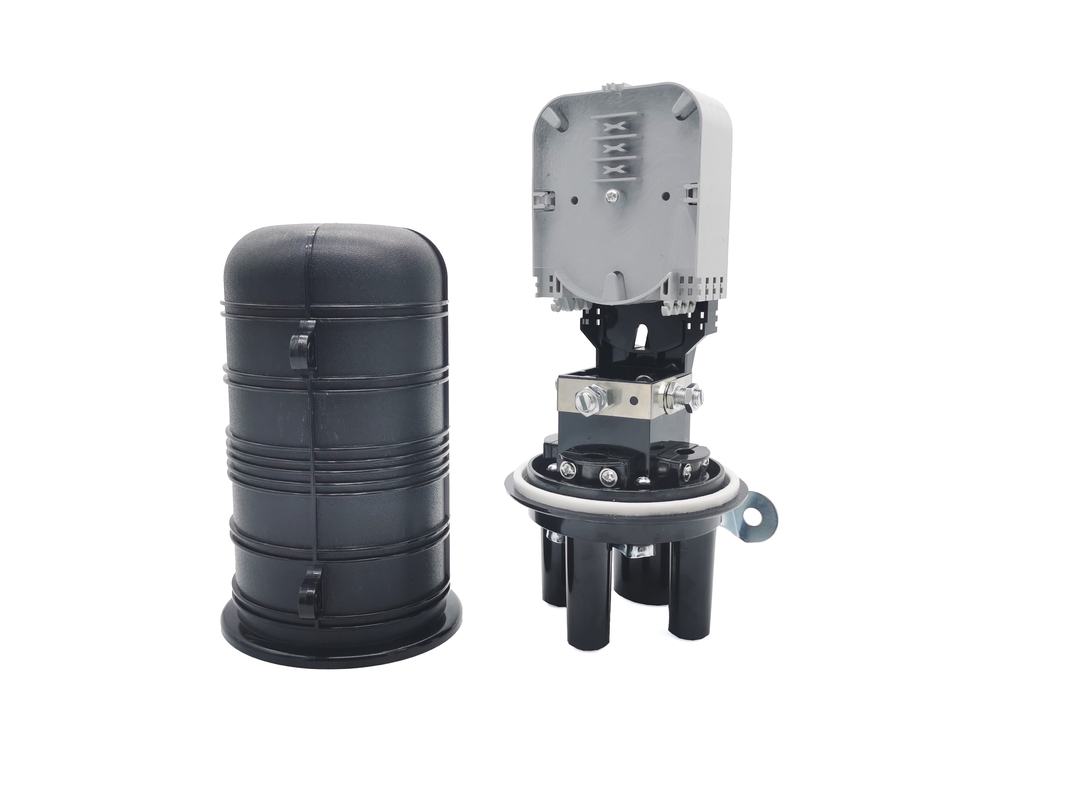

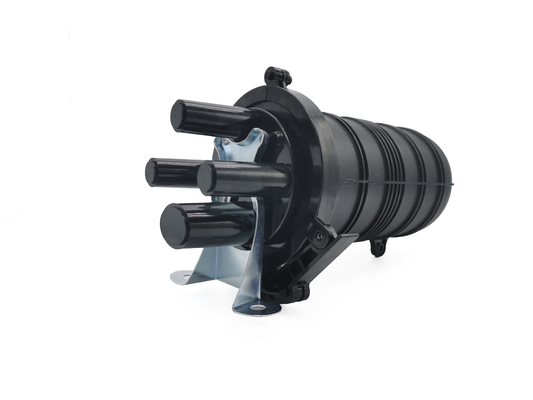

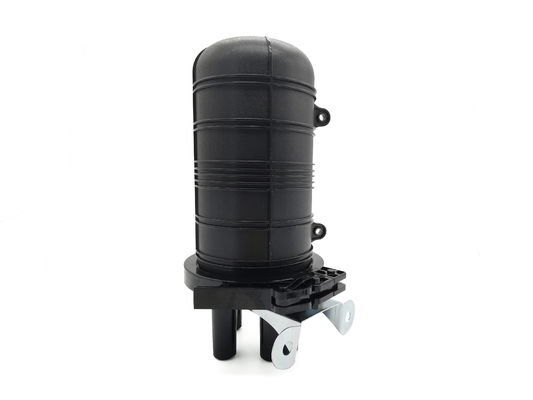

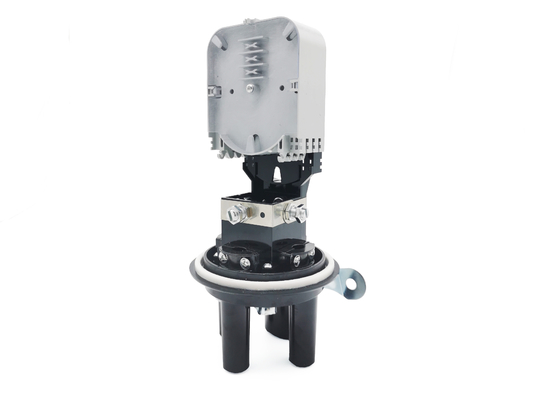

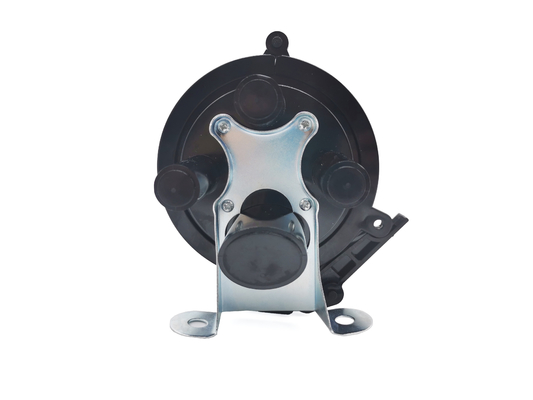

48 คอร์ IP68 FTTH มินิโดมไฟเบอร์ออปติกปิดประกบกันความร้อนหดซีลติดผนัง
คู่มือการติดตั้งนี้เหมาะสำหรับการปิดประกบกันของไฟเบอร์ออปติก (ต่อไปนี้จะเรียกโดยย่อว่า FOSC) เพื่อเป็นแนวทางในการติดตั้งที่เหมาะสม
คุณสมบัติการปิดมินิ FTTH
ข้อมูลจำเพาะของกล่องร่วมไฟเบอร์ออปติก
|
ขนาดภายนอก (สูง x เส้นผ่านศูนย์กลาง) |
288มม.×178มม |
|
น้ำหนัก (ไม่รวมกล่องด้านนอก) |
1800ก—1910ก |
|
จำนวนพอร์ตเข้า/ออก |
4 ชิ้น |
|
เส้นผ่านศูนย์กลางของสายไฟเบอร์ |
Φ8มม.~Φ16 มม |
|
ความจุของ FOSC |
พวง: 4-48 (แกน) |
|
ขนาดปก FOSC |
สูง x เส้นผ่านศูนย์กลาง: 208 มม. x 132 มม |
|
ความจุถาดประกบกันไฟเบอร์ออปติก (FOST) |
พวง:4,6,8,12,(แกน) |
|
ถาดวางไฟเบอร์ |
1 ชิ้น |
การปิดประกบปิดทั้งหมดด้วยแคลมป์ล็อคในตัว และวงแหวนกันน้ำระดับ IP68 พอร์ตเคเบิลแต่ละพอร์ตอยู่ภายในด้วยสกรูโลหะและส่วนติดตั้ง
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- - -
สูงสุดถือถาดประกบกัน 4 ชิ้นแต่ละถาดมี 6 ไฟเบอร์ / ชั้นไฟเบอร์คู่ 12 คอร์รวมสูงสุด 48 คอร์ถาดยึดไฟเบอร์ด้านหลังยึดที่ด้านล่างด้วยสกรูและพื้นที่การจัดการขนาดใหญ่
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
รายการอุปกรณ์เสริมกล่องประกบไฟเบอร์:
|
เลขที่ |
รายการ |
การใช้งาน |
|
1 |
หดความร้อนได้ แขนป้องกัน |
การป้องกันรอยต่อของเส้นใย |
|
2 |
เน็คไทไนลอน |
ยึดไฟเบอร์พร้อมเคลือบป้องกัน |
|
3 |
สายดิน |
การผ่านระหว่างอุปกรณ์สายดิน |
|
4 |
ผ้าขัด |
สายไฟเบอร์เป็นรอย |
|
5 |
กระดาษติดฉลาก |
การติดฉลากเส้นใย |
|
6 |
ประแจพิเศษ |
การติดตั้งและขันน็อตของแกนและน็อตเสริมแรง (พลาสติก) ของท่อทางเข้า/ทางออก |
|
7 |
กระดาษวัด |
เพื่อวัดเส้นรอบวงซึ่งขยายเส้นผ่านศูนย์กลางให้ใหญ่ขึ้น ด้วยเทปปิดผนึก |
|
8 |
เทปปิดผนึก |
ขยายเส้นผ่านศูนย์กลางของสายไฟเบอร์ให้พอดีกับแหวนปะเก็น |
|
9 |
เทปฉนวน |
ขยายเส้นผ่านศูนย์กลางของสายไฟเบอร์ให้ใหญ่ขึ้นเพื่อการยึดที่ง่ายดาย |
|
10 |
ห่วงโลหะ |
สำหรับยึดติดผนังและยึดเสา |
|
11 |
หลอดบัฟเฟอร์
|
เชื่อมต่อเข้ากับไฟเบอร์และแก้ไขด้วย FOST เพื่อจัดการบัฟเฟอร์ |
|
12 |
สารดูดความชื้น |
ใส่ลงใน FOSC ก่อนปิดผนึกเพื่อผึ่งลม |
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------------------- ---------------------------------------------
เงื่อนไขการดำเนินงาน:
ข้อกำหนดทางเทคนิค:
1. ประสิทธิภาพการปิดผนึก: หลังจากปิดผนึกกล่องแล้ว ให้พองตัวเข้าด้านใน 100kPa (อัตราเงินเฟ้อจะใช้กับ
รุ่นที่มีรูอากาศ) แล้วแช่ในน้ำอุณหภูมิปกติหลังจากผ่านไป 15 นาที
จากการสังเกตอย่างต่อเนื่องไม่มีฟองสบู่ล้น
2. ความต้านทานของฉนวน: ความต้านทานของฉนวนระหว่างชิ้นงานโลหะกับดินคือ
มากกว่า 20kMΩ
3. แรงดัน: ไม่มีการพังหรือวาบไฟระหว่างงานโลหะต่ำกว่า 15kVdc/1 นาที
ชิ้นและแผ่นดิน
4. รัศมีความโค้งของเส้นใย 40 มม. โดยไม่มีการสูญเสียเพิ่มเติมภายในถาดประกบกัน
5. สามารถรับแรงดึงตามแนวแกนได้ไม่น้อยกว่า 1,000N
6. อายุการใช้งาน: 25 ปี
7. ประสิทธิภาพอื่นๆ ทั้งหมดเป็นไปตามข้อกำหนดของมาตรฐาน YD/T814-1998
วิดีโอ
|
|
| ขั้นต่ำ: | 100 PCS |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 1pc / box, 10pcs/ carton box |
| Delivery period: | 5days after pay |
| วิธีการจ่ายเงิน: | T/T or western Union |
| ความสามารถในการจัดหา: | 50,000pcs per month |
48 คอร์ IP68 FTTH มินิโดมไฟเบอร์ออปติกปิดประกบกันความร้อนหดซีลติดผนัง
คู่มือการติดตั้งนี้เหมาะสำหรับการปิดประกบกันของไฟเบอร์ออปติก (ต่อไปนี้จะเรียกโดยย่อว่า FOSC) เพื่อเป็นแนวทางในการติดตั้งที่เหมาะสม
คุณสมบัติการปิดมินิ FTTH
ข้อมูลจำเพาะของกล่องร่วมไฟเบอร์ออปติก
|
ขนาดภายนอก (สูง x เส้นผ่านศูนย์กลาง) |
288มม.×178มม |
|
น้ำหนัก (ไม่รวมกล่องด้านนอก) |
1800ก—1910ก |
|
จำนวนพอร์ตเข้า/ออก |
4 ชิ้น |
|
เส้นผ่านศูนย์กลางของสายไฟเบอร์ |
Φ8มม.~Φ16 มม |
|
ความจุของ FOSC |
พวง: 4-48 (แกน) |
|
ขนาดปก FOSC |
สูง x เส้นผ่านศูนย์กลาง: 208 มม. x 132 มม |
|
ความจุถาดประกบกันไฟเบอร์ออปติก (FOST) |
พวง:4,6,8,12,(แกน) |
|
ถาดวางไฟเบอร์ |
1 ชิ้น |
การปิดประกบปิดทั้งหมดด้วยแคลมป์ล็อคในตัว และวงแหวนกันน้ำระดับ IP68 พอร์ตเคเบิลแต่ละพอร์ตอยู่ภายในด้วยสกรูโลหะและส่วนติดตั้ง
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- - -
สูงสุดถือถาดประกบกัน 4 ชิ้นแต่ละถาดมี 6 ไฟเบอร์ / ชั้นไฟเบอร์คู่ 12 คอร์รวมสูงสุด 48 คอร์ถาดยึดไฟเบอร์ด้านหลังยึดที่ด้านล่างด้วยสกรูและพื้นที่การจัดการขนาดใหญ่
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
รายการอุปกรณ์เสริมกล่องประกบไฟเบอร์:
|
เลขที่ |
รายการ |
การใช้งาน |
|
1 |
หดความร้อนได้ แขนป้องกัน |
การป้องกันรอยต่อของเส้นใย |
|
2 |
เน็คไทไนลอน |
ยึดไฟเบอร์พร้อมเคลือบป้องกัน |
|
3 |
สายดิน |
การผ่านระหว่างอุปกรณ์สายดิน |
|
4 |
ผ้าขัด |
สายไฟเบอร์เป็นรอย |
|
5 |
กระดาษติดฉลาก |
การติดฉลากเส้นใย |
|
6 |
ประแจพิเศษ |
การติดตั้งและขันน็อตของแกนและน็อตเสริมแรง (พลาสติก) ของท่อทางเข้า/ทางออก |
|
7 |
กระดาษวัด |
เพื่อวัดเส้นรอบวงซึ่งขยายเส้นผ่านศูนย์กลางให้ใหญ่ขึ้น ด้วยเทปปิดผนึก |
|
8 |
เทปปิดผนึก |
ขยายเส้นผ่านศูนย์กลางของสายไฟเบอร์ให้พอดีกับแหวนปะเก็น |
|
9 |
เทปฉนวน |
ขยายเส้นผ่านศูนย์กลางของสายไฟเบอร์ให้ใหญ่ขึ้นเพื่อการยึดที่ง่ายดาย |
|
10 |
ห่วงโลหะ |
สำหรับยึดติดผนังและยึดเสา |
|
11 |
หลอดบัฟเฟอร์
|
เชื่อมต่อเข้ากับไฟเบอร์และแก้ไขด้วย FOST เพื่อจัดการบัฟเฟอร์ |
|
12 |
สารดูดความชื้น |
ใส่ลงใน FOSC ก่อนปิดผนึกเพื่อผึ่งลม |
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------------------------------- ---------------------------------------------
เงื่อนไขการดำเนินงาน:
ข้อกำหนดทางเทคนิค:
1. ประสิทธิภาพการปิดผนึก: หลังจากปิดผนึกกล่องแล้ว ให้พองตัวเข้าด้านใน 100kPa (อัตราเงินเฟ้อจะใช้กับ
รุ่นที่มีรูอากาศ) แล้วแช่ในน้ำอุณหภูมิปกติหลังจากผ่านไป 15 นาที
จากการสังเกตอย่างต่อเนื่องไม่มีฟองสบู่ล้น
2. ความต้านทานของฉนวน: ความต้านทานของฉนวนระหว่างชิ้นงานโลหะกับดินคือ
มากกว่า 20kMΩ
3. แรงดัน: ไม่มีการพังหรือวาบไฟระหว่างงานโลหะต่ำกว่า 15kVdc/1 นาที
ชิ้นและแผ่นดิน
4. รัศมีความโค้งของเส้นใย 40 มม. โดยไม่มีการสูญเสียเพิ่มเติมภายในถาดประกบกัน
5. สามารถรับแรงดึงตามแนวแกนได้ไม่น้อยกว่า 1,000N
6. อายุการใช้งาน: 25 ปี
7. ประสิทธิภาพอื่นๆ ทั้งหมดเป็นไปตามข้อกำหนดของมาตรฐาน YD/T814-1998
