| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 1.1USD-4.58USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 ชิ้น/กล่อง, 10 ชิ้น/กล่องหลัก |
| Delivery period: | 7 วัน |
| วิธีการจ่ายเงิน: | T/T, เวสเทิร์นยูเนี่ยน, Moneygram |
| ความสามารถในการจัดหา: | 20000PCS ต่อเดือน |

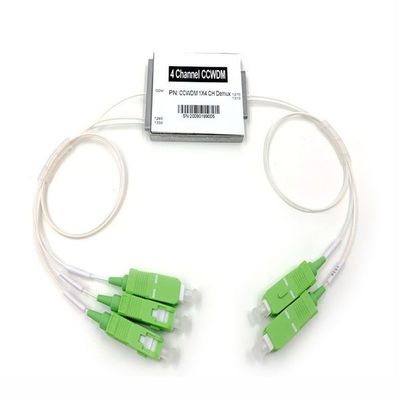

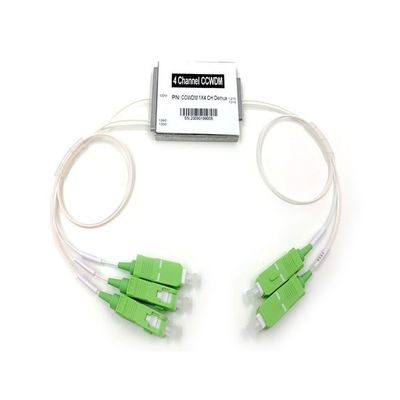

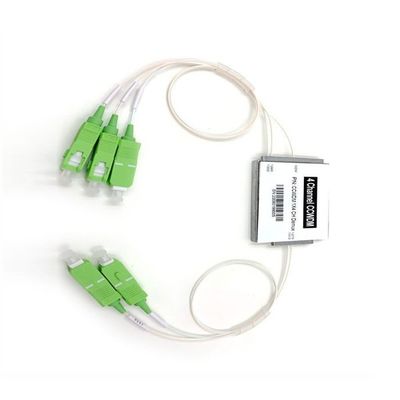

Mini Compact WDM (CCWDM) 4CH Wavelength Division Multiplexer ได้รับการออกแบบมาสำหรับเครือข่าย CWDM หลายความยาวคลื่น มันขึ้นอยู่กับเทคโนโลยี Thin Film Filter (TFF) และแพลตฟอร์มเทคโนโลยีพื้นที่ว่าง มันทำงานที่ 4 ช่องสัญญาณ ช่องสัญญาณ 20nm ITU Grid CWDM ความยาวคลื่น ตั้งแต่ 1270nm ถึง 1610nm มันเหมาะอย่างยิ่งสำหรับการทำงานกับเลเซอร์ที่ไม่แพงและไม่เย็นตัว
ด้วยช่องสัญญาณที่มีการกระจายตัวต่ำถึง 4 ช่องสัญญาณ มันเป็นผลิตภัณฑ์ที่มีความจุสูงและต้นทุนต่ำสำหรับ 40G/100G, CATV และเครือข่ายเมโทร หรือเครือข่ายการเข้าถึง
Yingda ให้บริการ Mini 4CH CCWDM ที่ปรับแต่งได้ภายในกล่องโลหะเพื่อตอบสนองความต้องการที่แตกต่างกันในการกำหนดค่าพอร์ต (พอร์ต 1310nm และพอร์ตอัปเกรด), ความยาวคลื่นในการทำงาน, ประเภทไฟเบอร์, ความยาวไฟเบอร์, ขั้วต่ออินพุต และขั้วต่อเอาต์พุต
คุณสมบัติ
การสูญเสียการแทรกต่ำ
การแยกสูง
ความเสถียรและความน่าเชื่อถือสูง
การประยุกต์ใช้งาน
ระบบบรอดแบนด์
Optical Add/Drop Multiplexing
เครือข่ายการสื่อสารเมโทร/การเข้าถึง
เครื่องมือไฟเบอร์ออปติก
ข้อมูลจำเพาะ
|
พารามิเตอร์ |
หน่วย |
ค่าทดสอบ |
||||
|
การสูญเสียการแทรก (23℃) |
dB |
1490 |
1510 |
1530 |
1550 |
|
|
การสูญเสียขึ้นอยู่กับโพลาไรเซชัน |
dB |
0.08 |
0.06 |
0.08 |
0.06 |
|
|
การแยก |
ที่อยู่ติดกัน |
dB |
≥30 |
|||
|
|
ไม่อยู่ติดกัน |
dB |
≥40 |
|||
|
Channel ripple |
dB |
≤0.5 |
||||
|
Directivity |
dB |
≥50 |
||||
|
การสูญเสียการคืนกลับ |
dB |
≥45 |
||||
|
อุณหภูมิในการทำงาน |
℃ |
-10 ~+70 |
||||
|
อุณหภูมิในการจัดเก็บ |
℃ |
-40 ~+85 |
||||
|
การจัดการพลังงาน |
mW |
300 |
||||
|
ขั้วต่อ |
- |
FC/APC |
||||
|
ประเภทไฟเบอร์ |
- |
G657A2 พร้อมท่อหลวม 900um |
||||
|
ความยาวไฟเบอร์ |
M |
0.5 |
||||
ข้อมูลจำเพาะด้านประสิทธิภาพ
|
พารามิเตอร์ |
ค่า |
หน่วย |
|
|
ความยาวคลื่นในการทำงาน |
1260-1620 |
nm |
|
|
ช่องสัญญาณ |
1490, 1510, 1530, 1550 |
nm |
|
|
ระยะห่างช่องสัญญาณ |
20 |
nm |
|
|
Channel passband(@ -0.5dB แบนด์วิดท์) |
±6.5 |
nm |
|
|
การสูญเสียการแทรก |
≤1.7 |
dB |
|
|
การแยก |
ที่อยู่ติดกัน |
≥30 |
dB |
|
ไม่อยู่ติดกัน |
≥40 |
dB |
|
|
ความไวต่ออุณหภูมิของการสูญเสียการแทรก |
≤0.5 |
dB |
|
|
การเปลี่ยนอุณหภูมิความยาวคลื่น |
≤0.002 |
nm/℃ |
|
|
การสูญเสียขึ้นอยู่กับโพลาไรเซชัน |
≤0.2 |
dB |
|
|
การกระจายโหมดโพลาไรเซชัน |
≤0.2 |
PS |
|
|
Ripple |
≤0.5 |
dB |
|
|
Directivity |
≥50 |
dB |
|
|
การสูญเสียการคืนกลับ |
≥45 |
dB |
|
|
การจัดการพลังงานสูงสุด |
300 |
mW |
|
อุณหภูมิในการทำงาน |
-40 ~+85 |
℃ |
|
อุณหภูมิในการจัดเก็บ |
-40 ~+85 |
℃ |
|
ประเภทไฟเบอร์ |
ท่อหลวม 900um สีขาว, G657A1 |
|
|
ความยาวไฟเบอร์ |
0.15+0.02 |
m |
|
ขั้วต่อ |
FC/UPC |
|
|
ขนาดบรรจุภัณฑ์ |
21*12.9*6.4 |
mm |
หมายเหตุ:
ตัวบ่งชี้นี้สอดคล้องกับผลิตภัณฑ์ที่ไม่มีขั้วต่อเท่านั้น ตัวบ่งชี้อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า.
สายการผลิต YINGDA:
|
|
