| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 1.1USD-4.58USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 ชิ้น/กล่อง 80 ชิ้น/กล่องกล่อง |
| Delivery period: | 5-8 วันหลังจากชำระเงิน |
| วิธีการจ่ายเงิน: | Western Union, T/T, Moneygram |
| ความสามารถในการจัดหา: | 10,000 ชิ้นต่อเดือน |
ราคาโรงงาน FTTH Unbalanced 1*5 Mini Type PLC Splitter ตัวเชื่อมต่อ SC ไฟเบอร์ออปติกโทรคมนาคมสำหรับระบบเครือข่ายออปติคัล
รายละเอียดด่วนของ 1X5 Fibra Optica PLC Splitter
*20/80, 33/67, 50/50, 75/25 หรือ 95/5 อัตราส่วนการแยก
*การสูญเสียการแทรกต่ำและการสูญเสียโพลาไรเซชันต่ำ
*อุปกรณ์แยกกิ่งออปติคัลแบบพาสซีฟเต็มรูปแบบ
*ตัวเรือนขนาดกะทัดรัดเหมาะกับแร็ค, กล่องติดผนัง, กล่องกระจายออปติคัล ฯลฯ
*คลื่นความถี่ในการทำงานกว้าง 1260~1650nm
*เส้นใย G.657A1 Bend Insensitive สำหรับการสูญเสียการโค้งงอต่ำ
*พบได้ทั่วไปใน PON, Datacom, LAN, CATV, LCP, FTTx และแอปพลิเคชันอื่นๆ
ตัวแยกออปติคัลเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดใน FTTH netowrl นอกจากตัวแยกซีรีส์ 1xN/2XN ทั่วไปแล้ว เนื่องจากความต้องการของเครือข่ายของผู้ใช้เปลี่ยนไป ความต้องการตัวแยกโหมดเดี่ยวและโหมดหลายโหมด 1x3 1x6 1x5 1x9 1x12 1x24 เพิ่มขึ้น และสามารถตอบสนองความต้องการของตลาดสำหรับอัตราส่วนการแยกแสงพิเศษได้ดีกว่า ตัวต้นแบบของตัวแยก 1x9 นี้คือ FBT 1X2 ตัวแยก (ตัวเชื่อมต่อ) แบบไม่สมดุลแบบหลอมรวมและตัวแยก PLC แบบสมดุล 1x8 ในทางตรงกันข้าม การเผยแพร่ชิปตัวแยก 1x9 ในวงกว้างช่วยลดต้นทุนของการเดินสายเครือข่ายที่เกี่ยวข้องได้อย่างมาก แต่รับประกันประสิทธิภาพทางแสงในระยะยาวที่ดีกว่าตัวเชื่อมต่อแบบหลอมรวม
ตัวแยกไฟเบอร์ออปติก คุณสมบัติ
• การสูญเสียการแทรกต่ำและการสูญเสียการส่งคืนสูง
• ระบบคัดกรอง PDL อัตโนมัติ (มี PDL ต่ำพิเศษ)
• ความน่าเชื่อถือและความเสถียรสูง
• ตัวเชื่อมต่อสามารถขึ้นเกรด B ได้
• ทดสอบ 3D 100% โดย Daisi และ Sumix
• การทดสอบวงจรอุณหภูมิสูง-ต่ำ
• ทดสอบ 100% ก่อนส่งมอบ
• สามารถออกแบบโซลูชันการเดินสาย FTTH ได้
1x5 Splitterข้อมูลจำเพาะ
|
อัตราส่วนการแยก (%) |
75/25 |
67/33 |
50/50 |
5/95 |
85/15 |
80/20 |
60/40 |
40/60 |
||
|
ความยาวคลื่นในการทำงาน (nm) |
1260-1650 |
|||||||||
|
ประเภทไฟเบอร์ |
G657A หรือปรับแต่ง |
|
|
|
|
|||||
|
IL สูงสุด (dB) |
ช่อง 1 |
1.9 |
2.5 |
3.9 |
16.3 |
1.7 |
1.8 |
2.8 |
4.6 |
|
|
|
ช่อง 2-5 |
14.8 |
13.1 |
10.5 |
7.5 |
16.5 |
15.1 |
12.0 |
9.8 |
|
|
IL uni (dB) |
ช่อง 2-5 |
0.9 |
0.9 |
0.9 |
0.9 |
1.8 |
1.8 |
1.8 |
1.8 |
|
|
การสูญเสียการส่งคืน (dB) |
≥55 |
|||||||||
|
ทิศทาง (dB) |
≥55 |
|||||||||
|
PDL (สูงสุด) |
0.2 |
0.3 |
||||||||
|
ความสม่ำเสมอ (สูงสุด) |
0.8 |
|||||||||
|
การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) |
≤0.3 |
|||||||||
|
TDL (สูงสุด) |
0.5 |
|||||||||
|
อุณหภูมิในการทำงาน |
-40 ~+85 |
|||||||||
|
อุณหภูมิในการจัดเก็บ |
-40 ~+85 |
|||||||||
|
ขนาด (มม.) / LXWXH |
ไฟเบอร์เปลือย |
60x7x4 |
||||||||
|
900um |
60x7x4 |
|||||||||
|
กล่อง ABS |
120x80x18 |
|||||||||
หมายเหตุ:
1. ระบุโดยไม่มีตัวเชื่อมต่อ
2. เพิ่มการสูญเสียเพิ่มเติม 0.2dB รวมถึงตัวเชื่อมต่อ
ข้อมูลรายละเอียดอัตราตัวแยกออปติคัลแบบไม่สมดุล:
ตัวแยกแบบไม่สมดุล 1x9 ใช้ท่อเหล็กขนาด 60*7*4 มม. เดียวกันกับตัวแยก 1x4, อินพุต 1, เอาต์พุต 5 = อาร์เรย์ไฟเบอร์ 2*2+1 ชิ้น
สีไฟเบอร์มีสีสันหรือสีขาว สามารถปรับแต่งท่อหลวม 900um ได้ เช่น สีน้ำเงิน สีส้ม สีเขียว สีน้ำตาล สีเทา ฯลฯ พร้อมเครื่องหมายตัวเลขเพื่อแยกแยะ
เพื่อแยกแยะอัตราส่วนการแยก ให้ใช้สีต่างๆ เช่น สีน้ำเงินในการทำเครื่องหมาย ชิปพิเศษ 1x5 นี้ช่วยให้อัตราส่วนการแยกแบบไม่สมดุลไม่เท่ากับชนิด ซึ่งสามารถตอบสนองความต้องการพิเศษและการใช้งานทางแสงที่ยืดหยุ่น และใช้กันอย่างแพร่หลายในเครือข่าย 5G FTTR;
เอาต์พุตของตัวแยกออปติคัลสามารถแบ่งออกเป็น 70/30 80/20 60/40 หรือ 85/15% 4 ประเภท;

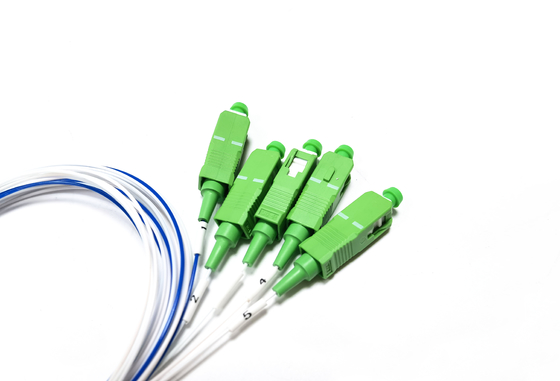

สามารถใช้ตัวเชื่อมต่อออปติคัลได้ทุกประเภท เช่น SC FC LC ST; วิธีการขัดเงา: UPC, APC；
ความยาวสายไฟเบอร์อินพุตเอาต์พุต: 0.5 เมตร, 1 เมตร, 1.5 เมตร ฯลฯ
แอปพลิเคชัน GPON Splitter

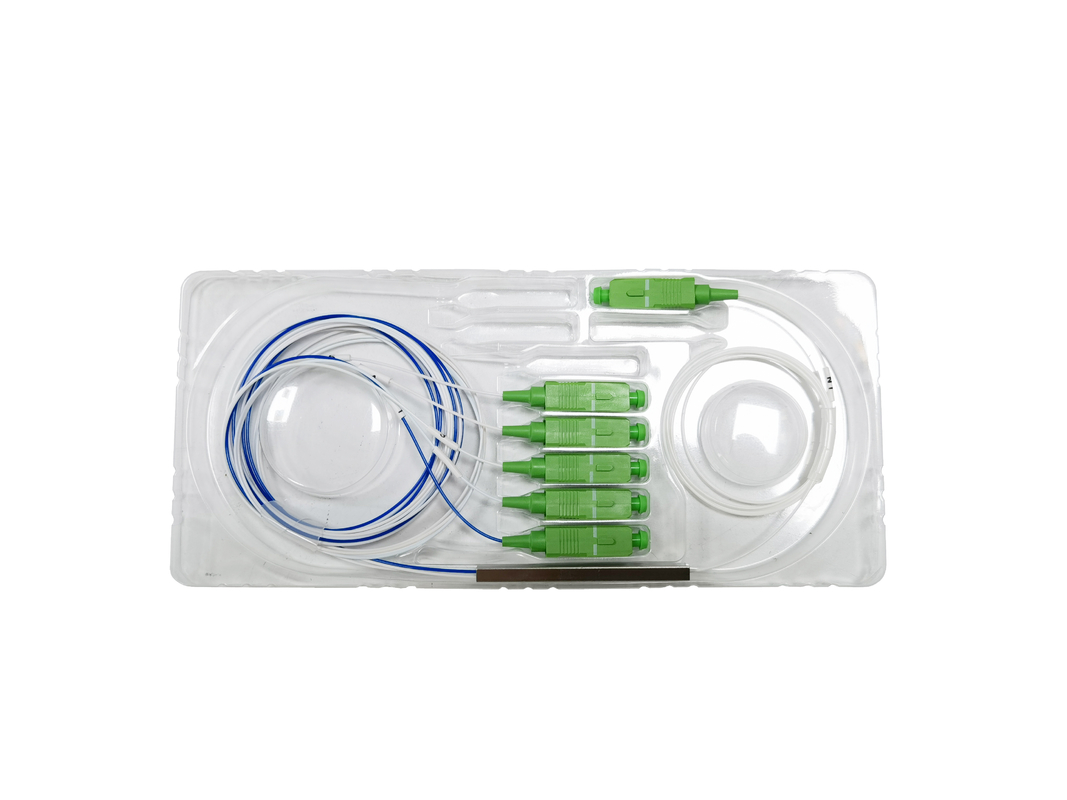

หากซื้อตัวแยกออปติคัล 1:5 แบบไม่มีบล็อกเท่านั้น จะบรรจุในกล่องพลาสติกพร้อมรายงานการทดสอบ ท่อ ตัวเชื่อมต่อ หรือสายเคเบิลจะถูกยึดเข้าที่ในกล่องพลาสติกพร้อมการป้องกันที่ดี
ติดตั้งตัวเชื่อมต่อไว้ล่วงหน้าและประกอบในกล่อง nap ออปติคัลหรือกล่องกระจายสินค้าเป็นที่ยอมรับที่โรงงานก่อนส่งมอบ
ทำงานบ่อยกับกล่องไฟเบอร์เทอร์มิเนชั่น
|
|
