| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | MPOm-12LC-OM2-01 09 |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 0.2USD-100USD |
| ระยะเวลาการจัดส่ง: | 7 วันหลังจากชำระเงิน |
| เงื่อนไขการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน T/T |

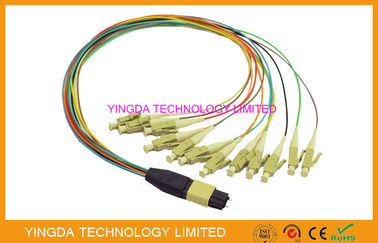

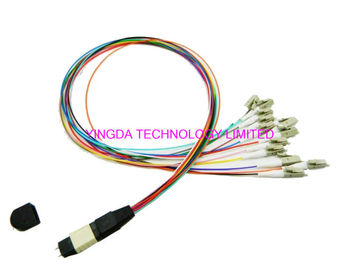

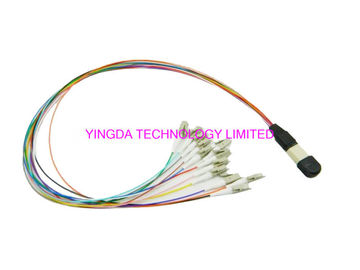

สาย MTP MPO ความหนาแน่นสูง - LC 12 Core Hydra Cable Assemblies Connectors Male With Guide Pins สาย MTP MPO สายพับ
MPO to SM/MM Fan-out/Breakout Harness Cable assembly ใช้เป็นหลักสําหรับ 10G/40G/100G, สายไฟ LC harness cable กับสายไฟสาขา 0.9mmด้าน LC สามารถนํา Uniboot / Single Boot Duplex LC หรือคู่ boot Duplex LC เครื่องเชื่อม. สายพ่วง MPO รองรับทั้งประเภท A และประเภท B. ความยาวที่แตกต่างกัน
MPO Cable-LC 12 core hydra cable ถูกปรับปรุงให้เหมาะสมกับ 40G QSFP+, 10G SFP, 400G OSFP QSFP การเชื่อมต่อออปติกส์และการใช้งานศูนย์ข้อมูลความหนาแน่นสูง
การเลือกสนับสนุนการใช้งาน Ethernet และ Fiber Channel ความเร็วสูงกว่า (OM3, OM4 และ OS1/OS2 สายใย) และการใช้งานที่มีสายใยมัลติโมดที่ผ่านมา (OM1 หรือ OM2).

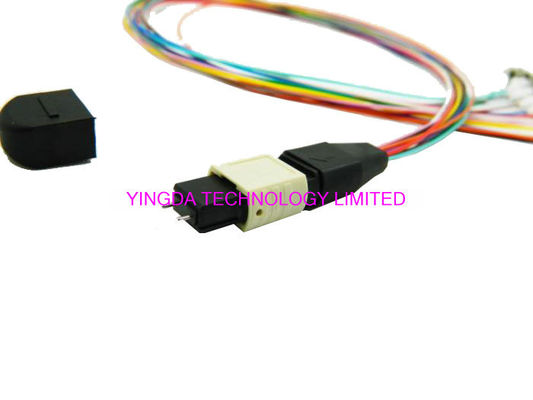

MPO เพศชาย (มีปินนํา) ประกอบด้วยสาย 0.9 มม.
ประเภททุกชนิดของอินเตอร์เฟซเชื่อมต่อเส้นใยเดียวที่มีให้เลือก (SC, LC, E2000, MTRJ เป็นต้น)
MTP ถึง LC Breakout Cableการใช้งาน
สําหรับการติดตั้งภายใน MPO โมดูลคาสเก็ตไฟเบอร์
สาย MTP MPO ไฟเบอร์ Breakout คุณสมบัติทางแสง
รายการ | หน่วย | ปริมาตร | |||||
เครื่องเชื่อม | -- | มาตรฐาน SM | SM ต่ําสุด | มาตรฐาน MM | MM ต่ําสุด | ||
IL | แบบปกติ | (dB) | 0.35 | 0.20 | 0.35 | 0.20 | |
แม็กซิมุน | (dB) | 0.75 | 0.35 | 0.60 | 0.35 | ||
RL | (dB) | ≥ 60 สําหรับ APC (8 Angle Polish) | ≥20 สําหรับ PC | ||||
(dB) | ≥50 สําหรับ PC | -- | |||||
เพศหญิง / เพศชาย | (dB) | ชาย: มีสตาร์ท หญิง: ไม่มีสตาร์ท | |||||
ความแข็งแรงในการดึง | (dB) | ≤0.3 (สูงสุด 66N) | |||||
การสั่นสะเทือน | (dB) | ≤0.3 (10 ~ 55Hz) | |||||
วงจรอุณหภูมิ | (dB) | ≤0.3 (-40 ~ 75 °C, 21 จังหวะ) | |||||
เครื่องเชื่อม MPO ใย ปริมาตรหน้าปลาย
รายการ | หน่วย | ปริมาตร | |
SM | MM | ||
X ริมเส้นโค้ง | (mm) | ขั้นต่ํา 2000 | |
Y แพร่เส้นโค้ง | (mm) | นาที 5 | |
ความสูงของเส้นใย | (nm) | 1000 ~ 3500 | |
ความแตกต่างความสูงทางแสงรวม | (nm) | MAX: 500 | |
ความแตกต่างความสูงของเส้นใยที่อยู่ใกล้ | (nm) | MAX: 300 | |
มุมแกน X | (°) | -0.2 ~ 02 | |
มุมแกน Y | (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 02 |
ความอ่อนแอของไฟเบอร์ออปติก | (nm) | ไม่มี | -100 ~ 200 |
MTP แฮร์ดเนดเคเบิลฟานออทข้อมูลการสั่งซื้อ
รายการ | หน่วย | ปริมาตร |
1 ประเภทเครื่องเชื่อม 1# | -- | MPO-หญิง*, MPO-ชาย |
2 หน้าท้าย 1# | -- | PC, APC |
3 จํานวนเส้นใย | -- | 2, 4, 8, 12 & 24 MT สายใย |
4ชนิดเครื่องเชื่อม 2# | -- | MPO-หญิง*, MPO-ชาย, FC, SC, ST, MU, LC, E2000 |
5 หน้าท้าย 2# | -- | พีซี, ยูพีซี, เอพซี |
6 รูปแบบไฟเบอร์ | -- | SM ((OS1, OS2 ), MM ((OM1, OM2, OM3, OM4)) |
7 กว้างภายนอกของเคเบิล | (mm) | Φ2, Φ3, Φ4 |
8 ความยาว | (M) | L = 1 2 3 4... |
9 ความยาวของหางหมู | (M) | L1 = 0.5 0.6 10 |
10 ประเภทสายไฟฟ้า | -- | RJ: เสื้อผ้าสายเทป, RB: เสื้อผ้าสายเทป |
※ สําหรับ MPO Connector เพศหญิง เพศหญิงสามารถประกอบในข้อมูลการสั่งซื้อ
