| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | GJS-DR02A |
| ขั้นต่ำ: | 100 PCS |
| ราคา: | สามารถต่อรองได้ |
| ระยะเวลาการจัดส่ง: | 5days after pay |
| เงื่อนไขการจ่ายเงิน: | T/T or western Union |

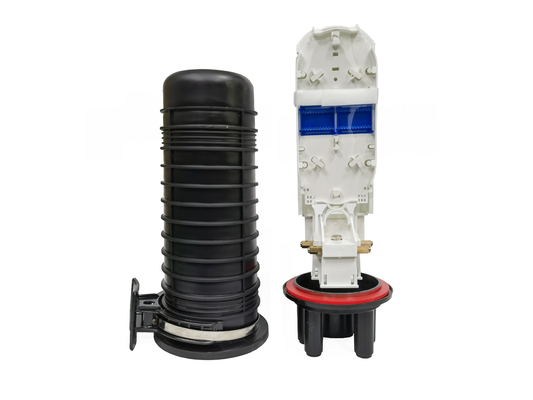

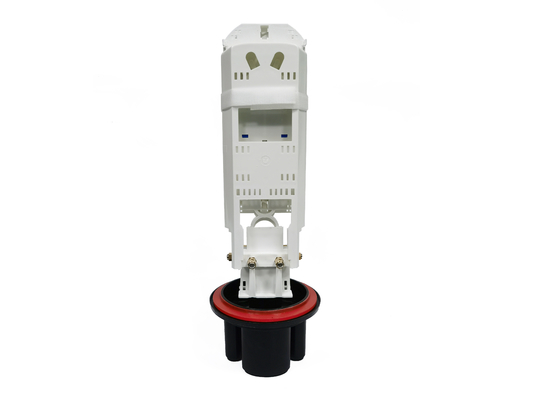

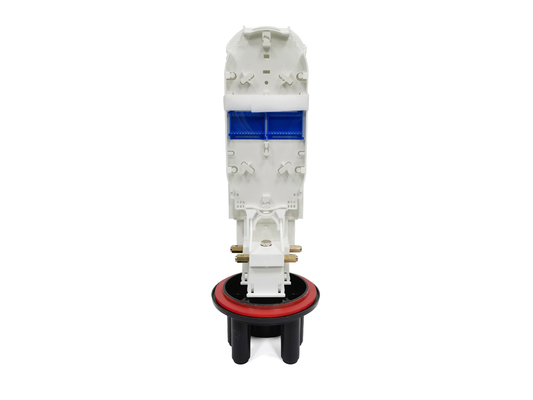

PP 96 Fibers ขั้วต่อสายไฟเบอร์ออปติกกันน้ำ Splice Closure 1 Oval + 4 Round Ports
การปิดด้วยไฟเบอร์ GJS-DR02A เป็นการสังเคราะห์ประสบการณ์หลายปีของการก่อสร้างสายเคเบิล ซึ่งสะดวกมากสำหรับการติดตั้ง บำรุงรักษา การทำงาน การปิดประกบโดมนี้เป็นไปตามมาตรฐานและข้อบังคับที่เกี่ยวข้องของอุตสาหกรรมการสื่อสารของสาธารณรัฐประชาชนจีน: YD/T814-1996
คุณสมบัติตู้ประกบใยแก้วนำแสง
ข้อมูลจำเพาะกล่องประกบไฟเบอร์ออปติก FOSC
| แบบอย่าง | พอร์ตเคเบิล | จำนวนถาด | ความจุถาด | เส้นผ่านศูนย์กลางของสายเคเบิล | ขนาด (D*H) | น้ำหนักสุทธิ |
| GJS-DR02A -A | พอร์ต 6 รอบ | 4 ชิ้น | 12cores /24cores | φ8-φ20mm | 130*430mm | 2-3กก. |
| GJS-DR02A -B | 1oval + 4 พอร์ตกลม | 4 ชิ้น | 12cores /24cores | φ8-φ20mm | 130*430mm | 2-3กก. |
-------------------------------------------------- -------------------------------------------------- ------------------------------------------------
ฐานปิด 2 ชนิด

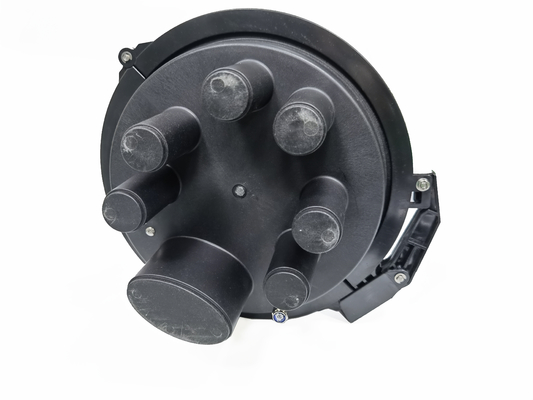

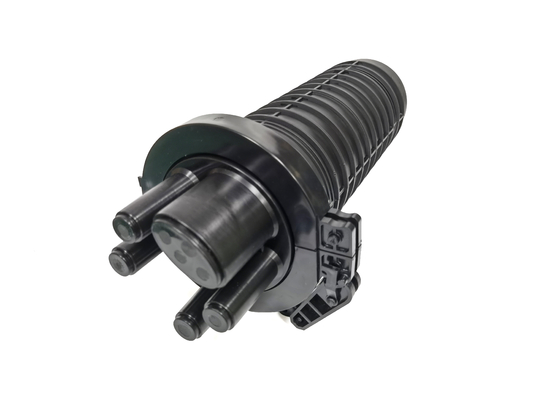

TYPE 1: 1 พอร์ตวงรี + 4 พอร์ตกลม TYPE 2: 6 พอร์ตกลม
-------------------------------------------------- -------------------------------------------------- --------------------------------------------------
-------------------------------------------------- -------------------------------------------------- ------------------------------------------------
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------------
-------------------------------------------------- -------------------------------------------------- ------------------------------------------------
พารามิเตอร์ทางเทคนิคการปิดสายเคเบิลไฟเบอร์ออปติก
| สิ่งแวดล้อม |
อุณหภูมิ: -30℃- +60℃ ความดันบรรยากาศ:70-106Kpa |
|
| อายุขัย | มากกว่า 25 ปี | |
| วัสดุ | โพรพิลีนความแข็งแรงสูง (PP) ซึ่งสามารถรับประกันประสิทธิภาพทางกายภาพได้ดีเยี่ยม | |
|
ประสิทธิภาพการปิดผนึก
|
อัดแรงดันสูงสุด 100Kpa±5Kpa ลงใน FOSC ที่ปิดสนิท จากนั้นใส่ FOSC ลงในน้ำ 15 นาที ไม่มีฟองอากาศหรือไม่มีการเปลี่ยนแปลงของความกดอากาศภายใน 24 ชั่วโมง | |
| ประสิทธิภาพการกลับเข้าใหม่ |
ป้อน FOSC อีกครั้ง 3 ครั้งตามสภาพการทำงานปกติ และเพิ่มแรงดันสูงสุด 100Kpa±5Kpa ลงใน FOSC ที่ปิดสนิท จากนั้นใส่ FOSC ลงในน้ำ 15 นาที ไม่มีฟองอากาศ หรือไม่มีการเปลี่ยนแปลงของความกดอากาศภายใน 24 ชั่วโมง |
|
| ตัวละครเครื่องกล | การทดสอบแรงดึง | ความต้านทานแรงดึงตามแนวแกนไม่ควรน้อยกว่า 800N และไม่มีรอยแตกร้าว |
| การทดสอบการบีบ | FOSC สามารถรับน้ำหนักได้ 2000N/m2 ยาวนาน 1 นาที ไม่มีรอยแตกใดๆ | |
| การทดสอบแรงกระแทก | FOSC สามารถรับแรงกระแทก 16N.M ได้ 3 ครั้งไม่มีรอยแตก | |
| การทดสอบการดัด | ส่วนเชื่อมต่อของสายเคเบิลและ FOSC สามารถรับแรงดัดได้ 150N มุมดัดคือ ±450 ทำซ้ำ 10 ครั้ง ไม่มีรอยแตกใดๆ | |
| การทดสอบแรงบิด | FOSC สามารถรับแรงบิด 50N.m ได้ มุมบิดเป็น±90° ทำซ้ำ 10 ครั้ง ไม่มีรอยแตกใดๆ | |
| การทดสอบการปั่นจักรยานด้วยอุณหภูมิ | ด้วยแรงดันสูงสุด 60KPa±5Kpa ทำให้ FOSC สามารถทนต่อการหมุนเวียนของอุณหภูมิได้ตั้งแต่ -40 ℃ ถึง +65 ℃ใส่ตัวอย่างไปที่อุณหภูมิสูงประมาณ 2 ชั่วโมง จากนั้น 2 ชั่วโมงที่อุณหภูมิห้อง จากนั้น 2 ชั่วโมงที่อุณหภูมิต่ำ กลับสู่อุณหภูมิห้องล่าสุด 2 ชั่วโมง ทำซ้ำอย่างน้อย 10 ครั้งด้วยการปั่นจักรยานความกดอากาศลดลงไม่เกิน 5Kpaใส่ตัวอย่างในน้ำเป็นเวลา 15 นาทีไม่มีฟองอากาศ | |
| ความต้านทานแรงดันไฟฟ้า | ใส่การปิดที่ปิดสนิทลงในน้ำลึก 1.5 ม. สำหรับกระแสตรง 24h.15kv ระหว่างส่วนโลหะของปลายทั้งสองข้างหรือระหว่างโลกและชิ้นส่วนโลหะ ไม่มีการเจาะและไม่มีส่วนโค้งบิน | |
| ความต้านทานของฉนวน | ใส่ฝาปิดลงในน้ำลึก 1.5 เมตรเป็นเวลา 24 ชั่วโมงความต้านทานของฉนวนระหว่างส่วนโลหะของปลายทั้งสองหรือระหว่างโลกกับชิ้นส่วนโลหะไม่ควรน้อยกว่า 2×104MΩ | |
แอปพลิเคชัน
-------------------------------------------------- -------------------------------------------------- ------------------------------------------------
ท่อหดความร้อนรูปวงรี, ท่อหดความร้อนแบบพอร์ตกลม, หลอดบัฟเฟอร์, ประแจ, กระดาษทราย, เน็คไทไนลอน, ที่หนีบ, ปลอกป้องกันการหดตัวด้วยความร้อน, เครื่องหมายตัวเลข, ลวดสายดิน ฯลฯ
วิดีโอ
วิดีโอ
|
|
