ชื่อแบรนด์: | YINGDA |
เลขรุ่น: | FDB0216F |
ขั้นต่ำ: | 200pcs |
ราคา: | สามารถต่อรองได้ |
ระยะเวลาการจัดส่ง: | 1 สัปดาห์ |
เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ |
IP68 กันน้ำเสาโทรคมนาคมติด FTTH ไฟเบอร์ออปติกแยกจำหน่ายกล่องแยกPP

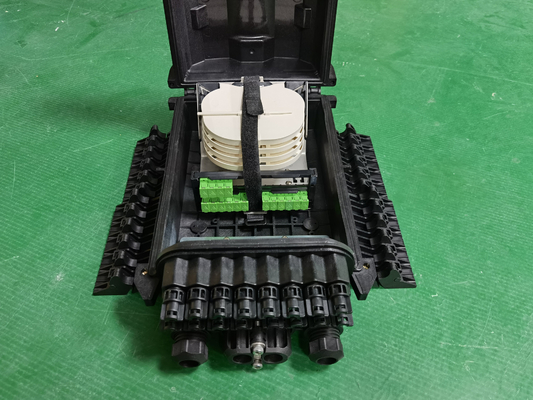

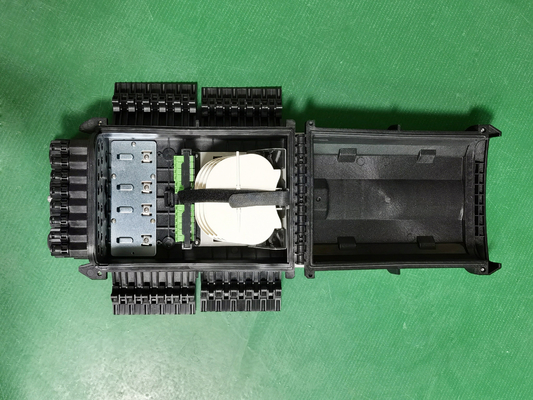

FDB0216F เป็นกล่องเทอร์มินัลการเข้าถึงสำหรับเครือข่าย FTTH เชื่อมต่อสายป้อนหรือสายกระจายเข้ากับสายวางของสมาชิกพร้อมตัวแยก PLC รวมการประกบไฟเบอร์ การแยก การกระจาย การจัดเก็บ และการเชื่อมต่อสายเคเบิลไว้ในกล่องป้องกันที่แข็งแรงเพียงกล่องเดียว
คุณสมบัติกล่องต่อสายไฟเบอร์ออปติก
กล่องกระจายไฟเบอร์ออปติกข้อมูลจำเพาะ
แบบอย่าง | FDB0216F | |
ขนาด (A*B*C) | 385*245*130มม. | |
ความจุสูงสุด | 48cores=4*12F เส้นใยเดี่ยว | |
รายการเคเบิล | 1 ช่วงกลาง, | พอร์ต 2 รอบ |
เส้นผ่านศูนย์กลางของสายเคเบิล | 10-17.5mm | 8-17.5mm |

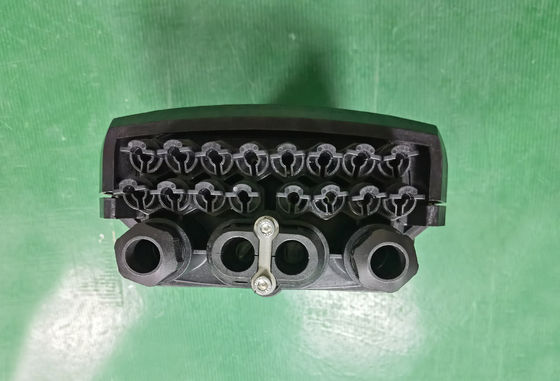

ทางออกเคเบิ้ล | พอร์ตวางสายเคเบิล 16 ช่อง: 2 มม. 4 มม. 7 มม | |
ปริมาณอะแดปเตอร์ | 24SC | |
ปริมาณตัวแยก | 1x16 หรือ 2pc 1x8 ท่อเหล็ก | |
วัสดุ | PP+GF (พลาสติกโพลีเมอร์ดัดแปลง + ใยแก้ว) |
รายการชิ้นส่วนกล่องแยกไฟเบอร์ออปติก
ชุดหลัก
S/N | คำอธิบาย | ปริมาณ | บันทึก |
1 | ฝา | 1 | 337(ยาว)×242(ก)×63(ส)มม. |
2 | ฐาน | 1 | |
3 | แหวนปิดผนึก | 1 | ปิดผนึกกล่อง |
4 | 8202 ชิ้นส่วนซีล | 16 | ปิดผนึกพอร์ตสายเคเบิล |
5 | ถาดประกบ | 4 | สำหรับการต่อสายเคเบิลและการจัดเก็บ |
6 | ฝาครอบถาดประกบ | 1 | |
7 | ผ้าพันแผลถาดประกบ | 1 | แก้ไขถาดประกบกันหลายถาด |
8 | น๊อตยึด | 2 | ฝาปิดและฝาปิดตัวปิด |
9 | หัวเข็มขัด | 4 | ฝาปิดและฝาปิดตัวปิด |
10 | ถั่วแน่น | 16 | ปิดผนึกพอร์ตสายเคเบิลอ่อน |
11 | เครื่องมือแน่น | 1 | พิเศษสำหรับถั่วแน่น |
12 | แผงยึดสายเคเบิล | 1 | แก้ไขสายเคเบิลที่ยังไม่ได้ตัด |
13 | แผงติดตั้งอแดปเตอร์ | 4 | แผงอะแดปเตอร์สำหรับอะแดปเตอร์ SC simplex 6 ตัว |
14 | ขายึดถาดประกบ | 1 | ติดตั้งถาดประกบกัน 4 ถาด |
15 | จุกปิดด้านบน | 1 | ฝาปิดด้านบน |
16 | ถั่วพลาสติก | 2 | สายยึด |
ปิดข้อต่อไฟเบอร์ออปติกชิ้นส่วนมาตรฐาน
S/N | คำอธิบาย | ปริมาณ | บันทึก |

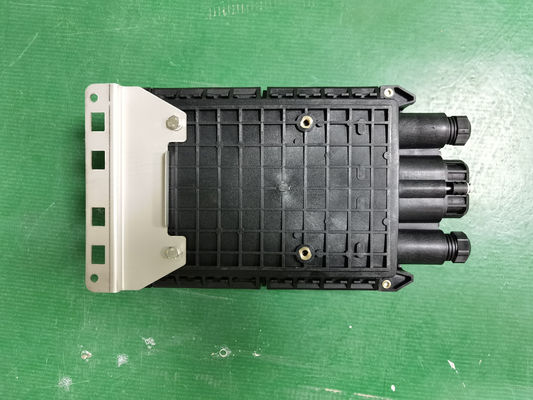

17 | ชุดยึดผนัง | 1 | สำหรับติดผนัง |
18 | สลักเกลียวขยาย | 2 | ส่วนประกอบของชุดยึดผนัง |
19 | น๊อตหกเหลี่ยม | 2 | ส่วนประกอบของชุดยึดผนัง |
20 | เนคไทไนลอน (3*120 มม.) | 12 | สายยึด |
21 | ปลอกฟิวชั่น (Φ1.0*60mm) | ตามแกนไฟเบอร์ | การต่อสายเคเบิล |
22 | ท่อม้วน 0.2 เมตร | 1 | ปกป้องไฟเบอร์ |
23 | เทปฉนวน | 1 | การตรึงอุปกรณ์เสริม |
24 | หลอด EVA 0.5 ม. | 1 | ปกป้องไฟเบอร์ |
25 | เครื่องอบแห้ง | 1 | |
26 | ประแจหกเหลี่ยมภายใน M6 | 1 | เครื่องมือในการเปิดกล่อง |
27 | 14# ปลอกยาง | 2 | สำหรับสายเส้นผ่านศูนย์กลางตั้งแต่ 12-17.5mm |
28 | 41# ปลอกยาง | 2 | สำหรับสายเส้นผ่านศูนย์กลางตั้งแต่ 8-12 มม. |
29 | ปลั๊กพลาสติก | 4 | ปิดผนึกพอร์ตเคเบิล |
30 | ประแจเหล็ก | 1 | เครื่องมือ |
