| ขั้นต่ำ: | 100pcs |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 1 ชิ้น / กล่อง 4 ชิ้น / กล่องจัดส่ง |
| ระยะเวลาการจัดส่ง: | 1 สัปดาห์ |
| วิธีการจ่ายเงิน: | T/T ตะวันตกสหภาพ |
| ความสามารถในการจัดหา: | 100K ต่อเดือน |
| ขนาด (มิลลิเมตร) | 380 * 245 * 155 | แม็กซ์ กำลังการผลิต (Single fiber) | 72 / 144cores |
| น้ำหนัก (กิโลกรัม) | 4.5 ~ 5 | ประเภทซีล | เชิงกล |
| พอร์ตเคเบิล | 1 สายเคเบิลสำหรับใส่สายเคเบิลที่ไม่ได้ตัดออกจากเส้นผ่าศูนย์กลางตั้งแต่ 10 ~ 17.5 มม. สายเคเบิล 2 สายสำหรับสายเคเบิลสำหรับเส้นผ่าศูนย์กลางตั้งแต่ 8 ~ 17.5 มม. สายเคเบิล 24 เอาต์พุตสำหรับเส้นผ่าศูนย์กลางสายเคเบิลน้อยกว่า 4 มม. | ความสามารถในการต่อปลั๊กเดี่ยว (Single fiber) | 12/24 |
| ปริมาณถาดรองแก้ว | 6pcs | วัสดุ | PP |
3. โครงสร้าง
3.1 การปิดและอุปกรณ์เสริม (ภาพที่ 1)
รูปภาพที่ 1
ส่วนรายการ
ชุดหลัก
| S / N | ลักษณะ | ปริมาณ | บันทึก |
| 1 | ฝา | 1 | 337 (L) × 242 (W) × 63 (H) มม |
| 2 | ฐาน | 1 | |
| 3 | แหวนปิดผนึก | 1 | การปิดผนึกกล่อง |
| 4 | ชิ้นส่วนปิดผนึก 8202 | 16 | พอร์ตปิดผนึกสายเคเบิล |
| 5 | ถาด Splice | 4 | สำหรับการต่อสายเคเบิลและการเก็บรักษา |
| 6 | ฝาถาด Splice | 1 | |
| 7 | ผ้าพันแผลถาด Splice | 1 | การแก้ไขถาดวางหลายชิ้น |
| 8 | สลักเกลียวยึด | 2 | การติดฝาและฝาปิด |
| 9 | หัวเข็มขัด | 4 | การติดฝาและฝาปิด |
| 10 | ถั่วแน่น | 16 | ปิดผนึกพอร์ตเคเบิลอ่อน |
| 11 | เครื่องมือแน่น | 1 | พิเศษสำหรับถั่วแน่น |
| 12 | แผงยึดสายเคเบิล | 1 | แก้ไขสายเคเบิลที่ไม่มีการตัดสาย |
| 13 | แผงติดตั้งอะแดปเตอร์ | 4 | แผงอะแดปเตอร์สำหรับอะแดปเตอร์ SC Simplex จำนวน 6 ชุด |
| 14 | แผ่นรองถาด Splice | 1 | ติดตั้งถาดต่อ 6 ชั้น |
| 15 | ฝาปิดด้านบน | 1 | จำกัด ฝาครอบด้านบน |
| 16 | ถั่วพลาสติก | 2 | ซ่อมสายเคเบิล |
คุณสมบัติ
1 พอร์ต uncut, 2 รอบพอร์ต, 24pcs วางพอร์ตเคเบิลที่สมบูรณ์แบบสำหรับเส้นใยเพื่อกระจายสายงานและการแยกและ termiantion

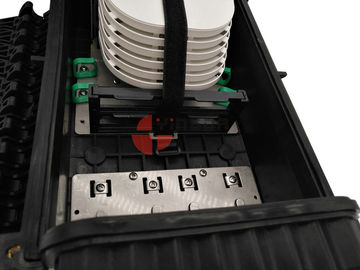

แต่ละกล่องมีถาดที่ถอดออกได้ 6pcs และแผงอะแดปเตอร์ 24pcs SC และแผ่นโลหะสำหรับซ่อมสายและกำหนดเส้นทาง
กล่องมีความแข็งแรง, หัวเข็มขัดเป็นแบบที่ไม่ซ้ำกันพลาสติกพลาสติกความแข็งแรงสูงด้านในยังมีสายยึด
ทุกชิ้นส่วนโลหะเป็นสแตนเลสเหมาะสำหรับการใช้งานกลางแจ้งถ้าคุณต้องการแผ่นขนาดเล็กสามารถทำเช่นกัน
ถาดต่อสามารถฟิวชั่นสูงสุด 12cores, 24cores เส้นใย; สามารถใส่ข้อมูลได้สูงสุด 1x, 1x4, 1x8 สายไฟเบอร์ออปติก plc splitter tube ที่ร่อง มันมีขนาดเท่ากันกับท่อเหล็ก
ชิ้นส่วนมาตรฐาน
| S / N | ลักษณะ | ปริมาณ | บันทึก |
| 17 | ชุดติดผนัง | 1 | สำหรับติดผนัง |
| 18 | ขยายสายยึด | 2 | ชิ้นส่วนของชุดติดตั้งบนผนัง |
| 19 | สลักเกลียวหกเหลี่ยม | 2 | ชิ้นส่วนของชุดติดตั้งบนผนัง |
| 20 | ผูกไนล่อน (3 * 120 มม.) | 12 | ซ่อมสายเคเบิล |
| 21 | แขนฟิวชั่น (Φ1.0 * 60 มม.) | ตามเส้นใยแกน | Splicing สายเคเบิล |
| 22 | ท่อขดลวด 0.2 ม | 1 | ป้องกันเส้นใย |
| 23 | เทปฉนวนกันความร้อน | 1 | การยึดอุปกรณ์เสริม |
| 24 | ท่อ EVA 0.5 ม | 1 | ป้องกันเส้นใย |
| 25 | เครื่องทำให้แห้ง | 1 | |
| 26 | ประแจหกเหลี่ยมภายใน M6 | 1 | เครื่องมือสำหรับเปิดกล่อง |
| 27 | 14 # grommet | 2 | สำหรับสายเคเบิล dia ตั้งแต่ 12-17.5 มม |
| 28 | 41 # grommet | 2 | สำหรับสายเคเบิล dia จาก 8-12 มม |
| 29 | ปลั๊กพลาสติก | 4 | ซีลพอร์ตสายเคเบิล |
| 30 | ที่เหยียบเหล็ก | 1 | เครื่องมือ |
อุปกรณ์เสริม
| S / N | ลักษณะ | ปริมาณ | บันทึก |
| 25 | ชุดติดตั้งเสา | 1 | สำหรับเสาติดตั้ง |
| 26 | วาล์ว | 1 | การทดสอบประสิทธิภาพการปิดผนึก |
|
|
