IP65 กลางแจ้งไฟเบอร์ออปติกแยกกล่องติดผนัง 16 แกน 1x8 Coupler ABS PC วัสดุ

รุ่น: FDB0216W

กล่องกระจายสัญญาณแยกไฟเบอร์ออปติกชนิด ODP FDB0216W ใช้เป็นจุดสิ้นสุดสำหรับสายป้อนเพื่อเชื่อมต่อกับสายเคเบิลหล่นในระบบเครือข่ายการสื่อสาร FTTx การต่อเชื่อม, การแยก, การกระจายเส้นใยสามารถทำได้ในกล่องนี้และในขณะเดียวกันก็ให้การป้องกันและการจัดการที่มั่นคงสำหรับการสร้างเครือข่าย FTTx

สเปค

คุณสมบัติ

1. โครงสร้างที่ปิดล้อมด้วยตัวยึดและสกรูโลหะ

2. วัสดุ: PC + ABS, เปียก, กันน้ำ, ฝุ่น, anti-aging, ระดับการป้องกันถึง IP65

3. ยึดสำหรับสายป้อนและวางสายเคเบิลใยประกบตรึงจัดเก็บกระจาย ... ฯลฯ ทั้งหมดในที่เดียว

4. สาย, ผมเปีย, สายแพทช์กำลังทำงานผ่านเส้นทางของตัวเองโดยไม่รบกวนซึ่งกันและกัน, การติดตั้งอะแดปเตอร์ SC ประเภทเทปคาสเซ็ต, การบำรุงรักษาง่าย

5. แผงกระจายสามารถพลิกขึ้นสายป้อนสามารถวางโดยพอร์ตด่วนง่ายสำหรับการบำรุงรักษาและการติดตั้ง

6. ติดผนังหรือ poled- ติดทั้งในร่มและกลางแจ้งใช้

รายละเอียดสินค้า

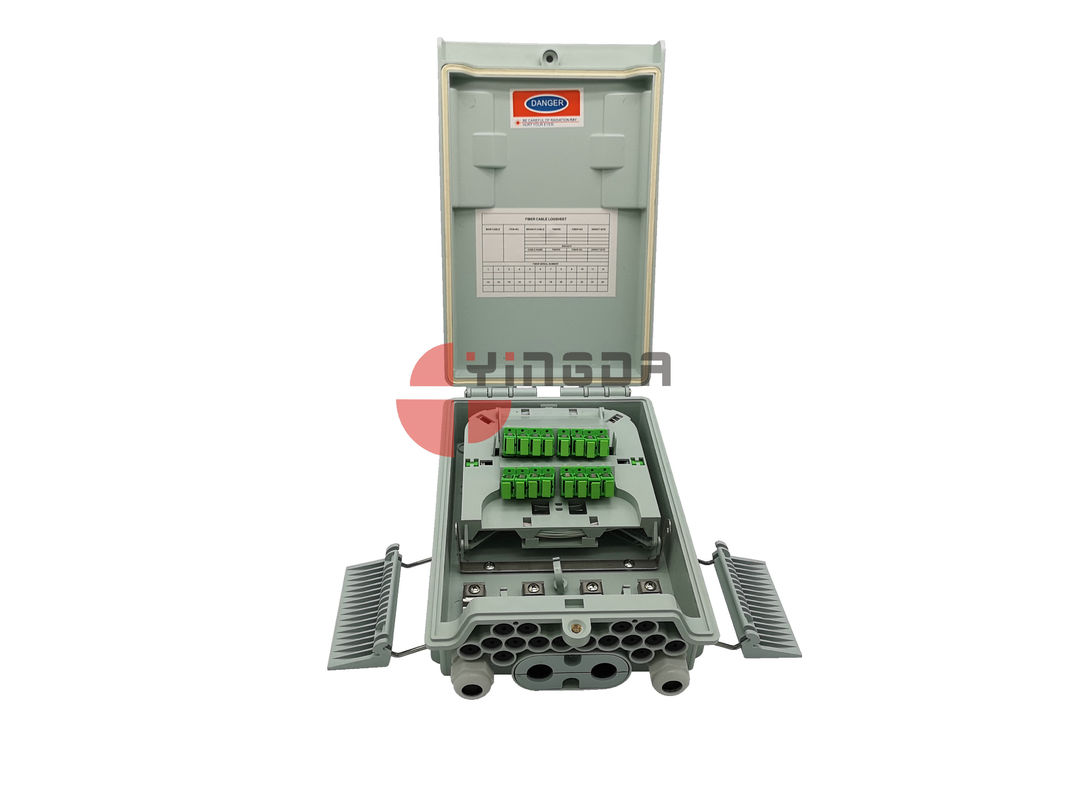

กล่องนั้นถูกปิดด้วยกุญแจทั้งหมดและหัวเข็มขัด 2 ชิ้นสำหรับซ่อมมัน

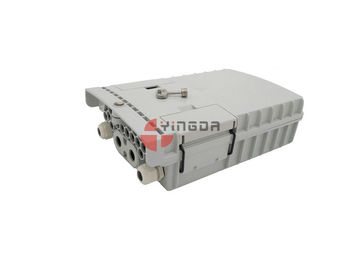

มันเป็นกันน้ำ Ip65, ป้องกันรังสียูวี, ป้องกันฝุ่น, ต่อต้านเปียก ฯลฯ มันสามารถติดผนังหรือเสาติดกับรูสกรูที่ด้านหลังของกล่อง

สายเคเบิลพอร์ต: 1 พอร์ตด่วน 2 พอร์ตรอบและ 16 เอาต์พุตสำหรับ ftth (สายไฟเบอร์ไปที่บ้าน) รูปที่ 8 สายเคเบิลหล่น

TYPE A TYPE B

จานหมุน 2 ประเภท:

TYPE A - แยกโมดูลเทปคาสเซ็ต LGX สูงสุด 2 ชิ้น 1x8 หรือ 1 ชิ้น 1x16 plc splitter พร้อมตัวเชื่อมต่อ SC

TYPE B - แผงอะแดปเตอร์ที่ด้านบนมันสามารถแก้ไขเอาต์พุตของตัวแยกสัญญาณและด้านหลังสำหรับตัวป้อนอินพุตตัวแยกสัญญาณด้วยอะแดปเตอร์ทั้งสองด้านและตัวยึดสล็อตของท่อเหล็ก

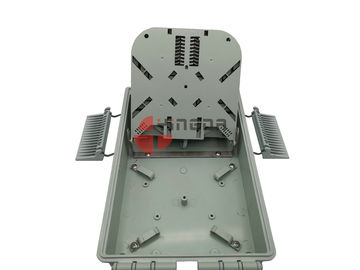

ไฟเบอร์ฟิวชั่นและพื้นที่จัดเก็บ:

ถาดที่สองใช้สำหรับการหลอมรวมและการจัดการใยแก้วนำแสงสูงสุด 16 แกนเส้นใยเดี่ยวสำหรับประกบฟิวชั่น

ด้านล่างของกล่องมีไว้สำหรับการจัดเก็บข้อมูลใยแก้วนำแสงพร้อมสายเคเบิล

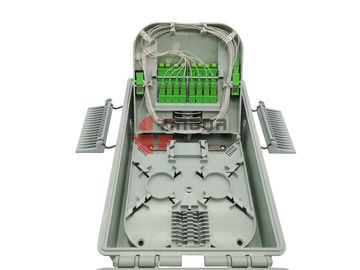

แผ่นอะแดปเตอร์:

จานทั้งหมดออกแบบพลิกขึ้นที่ด้านหน้าสูงสุด อะแดปเตอร์ SC 16 ชิ้นเพื่อเชื่อมต่อขั้วต่อสายเคเบิลหล่นและขั้วต่อเอาต์พุตแยก, ด้านหลังอะแดปเตอร์ SC 2 ชิ้นสำหรับการแก้ไขตัวเชื่อมต่ออินพุตแยก

ที่ด้านหลังยังมีสล็อต 2 ชิ้นสำหรับท่อเหล็กแยก 1: 8 plc

ช่องต่อสัญญาณแยกสามารถติดตั้งได้ทั้งสองด้านของถาดเพื่อแยกอินพุตและเอาต์พุต คุณสามารถใช้อะแดปเตอร์ SC / UPC หรือสีฟ้า, สีแดง, สีส้มหรือสีอื่น ๆ ของหลอดหลวมเพื่อแยกความแตกต่าง

จานถูกออกแบบแยกทั้งหมดมันสามารถถอดออกได้ด้วยมือและแก้ไขที่ด้านล่างด้วยวงเล็บโลหะที่ไม่ซ้ำกันมันง่ายต่อการติดตั้งและยกเลิกการติดตั้งรวดเร็วและรวดเร็ว วัสดุ ABS + PC, การออกแบบที่เป็นเอกลักษณ์

เมื่อต้องการให้ผมเปียอะแดปเตอร์หรือตัวแยกสิ้นสุดก่อนติดตั้งพวกมันก่อนจากนั้นติดตั้งถาดบนกล่องจากนั้นจึงทำการประกอบให้เสร็จ เมื่อการก่อสร้างในสถานที่คุณสามารถแทรกการเชื่อมต่อโดยตรงบนแผ่นอะแดปเตอร์ด้านบนแล้วกระจายเสร็จ

ข้อมูลแพ็คเกจ

อุปกรณ์มาตรฐาน

สกรู, ฐาน, ฝาครอบ, สกรูเชื่อมต่อ, ซีลยาง, ล็อค blot, ประตูคลิป, คลิปประตู conecting วงเล็บ, ห่วงแหวน, พนังยึดคงที่, แผ่นพลิก A / B / C, วงเล็บพลิก, ไฟเบอร์ fixer, วงเล็บ grouding, กันน้ำ สายเคเบิลทางออกเสื่อ ฯลฯ
