การปิดประกบกันใยแก้วนำแสงแบบอินไลน์ ABS 144 คอร์ 2In 2Out ฝังเปลือกท่อระบายน้ำทางอากาศ

สถานที่กำเนิด จีน
ชื่อแบรนด์ YINGDA
ได้รับการรับรอง ISO, CE, ROSH
หมายเลขรุ่น GJS(04)3Y
จำนวนสั่งซื้อขั้นต่ำ 100 ชิ้น
ราคา Negotiable
รายละเอียดการบรรจุ 1 ชิ้น / กล่อง 10 ชิ้น / กล่องกล่อง
เวลาการส่งมอบ 7 วันหลังจากได้รับการชำระเงิน
เงื่อนไขการชำระเงิน T/T, MoneyGram, Western Union

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
วัสดุ การปิดแบบอินไลน์ ABS มิติ 470x180x125 มม.
ความจุสูงสุด กล่องไฟเบอร์ออปติกเดี่ยว 144 คอร์ พอร์ตเคเบิล 2in 2out ประกบปิด
เส้นผ่านศูนย์กลางของสายเคเบิล max. สูงสุด φ22mm φ22mm ปริมาณถาด 6 ชิ้น 24 แกนถาดประกบ
น้ำหนักสุทธิ 2.5กก. อุณหภูมิในการทำงาน -40℃ ถึง +70℃
แอปพลิเคชัน กลางแจ้ง IP68 เสาอากาศ, ใต้ดิน, ท่อ, ฝัง
แสงสูง

ABS Inline Fiber Optic Splice Closure

,

2In 2Out Fiber Optic Splice Closure

,

ฝังสายไฟเบอร์ออปติก Splice Closure

ฝากข้อความ
รายละเอียดสินค้า

144 Cores 2In 2Out Inline Horizontal Fiber Optic Splice Closure ฝังตัวหุ้มท่อระบายอากาศ





ผลิตภัณฑ์นี้เหมาะสำหรับสายเคเบิลออปติคัลรุ่นต่างๆ ที่มีโครงสร้างต่างกันภายใน φ22 มม. การเชื่อมต่อทางตรงและสาขาของเหนือศีรษะ/ทางอากาศ ท่อส่ง ฝังโดยตรงและการวางอย่างดี และยังเหมาะสำหรับการเชื่อมต่อสายโทรศัพท์พลาสติกในท้องถิ่นทั้งหมด



ไฟเบอร์ออปติกประกบปิด Fกิน

  • ตัวชี้วัดประสิทธิภาพทั้งหมดของผลิตภัณฑ์เป็นไปตามข้อกำหนดของมาตรฐาน YD / t814-2004 แห่งชาติ
  • กล่องด้านนอกทำจากพลาสติกวิศวกรรมความแข็งแรงสูงนำเข้า (ABS) และเพิ่มสารต่อต้านริ้วรอยสำหรับการฉีดขึ้นรูปแรงดันสูงวงรีรูปวงรี น้ำหนักเบา ความแข็งแรงทางกลสูง ต้านทานการกัดกร่อนที่แข็งแกร่ง ต้านทานฟ้าผ่า อายุการใช้งานยาวนาน ฯลฯ​
  • ส่วนประกอบโลหะและตัวยึดนอกตัวกล่องทำจากสแตนเลส สะดวกในการนำกลับมาใช้ใหม่ในสภาพแวดล้อมต่างๆ
  • กล่องด้านนอกและทางเข้าของสายเคเบิลถูกปิดผนึกด้วยแถบยางแบบมีกาวในตัว (ไม่ใช่วัลคาไนซ์) ประสิทธิภาพการปิดผนึกที่เชื่อถือได้ และง่ายต่อการเปิด ใช้ และบำรุงรักษาซ้ำๆ
  • วงแหวนสายเคเบิล 3 แบบ (โอริง) ( φ 12.5 มม., φ 17 มม., φ 20 มม.) ช่วยให้ผู้ใช้สามารถเลือกได้อย่างยืดหยุ่นตามเส้นผ่านศูนย์กลางภายนอกที่แท้จริงของสายเคเบิลออปติคัล ช่วยเพิ่มความน่าเชื่อถือและความสามารถในการปฏิบัติของการปิดผนึกสายเคเบิลได้อย่างมีประสิทธิภาพ ทางเข้าของกล่องร่วม
  • ถาดประกบไฟเบอร์โครงสร้างที่ซ้อนทับในกล่องและอุปกรณ์กราวด์ฉนวนที่เป็นอิสระทำให้การกำหนดค่าความจุและการขยายไฟเบอร์และการต่อกราวด์มีความยืดหยุ่นสะดวกและปลอดภัย
  • อุปกรณ์ยึดสายเคเบิลแบบออปติคัลสำรองที่ไม่เหมือนใครทำให้การติดตั้งสายเคเบิลออปติคัลแน่นและสะดวกยิ่งขึ้น

ข้อกำหนดกล่องไฟเบอร์ออปติก

แบบอย่าง GJS(04)3Y
ขนาด (L * W * H) 465*180*120mm
ความจุสูงสุด 144cores เส้นใยพวง
ความจุของแต่ละถาด 24cores
จำนวนถาดสูงสุด 6 ชิ้น
พอร์ตเคเบิล 2in 2 out
เส้นผ่านศูนย์กลางของสายเคเบิล φ22mm
น้ำหนักสุทธิ 2.5กก.
วัสดุ ABS
รัศมีความโค้งของใยแก้วนำแสง ≥ 40mm
การสูญเสียใยแก้วนำแสงเพิ่มเติม ≤ 0.01dB
ความยาวของใยแก้วนำแสงที่สงวนไว้ ≥ 1.6m
ช่วงอุณหภูมิ - 40 ℃ ~ + 70 ℃
ความต้านทานแรงดันด้านข้าง ≥ 2000N / 10cm
ทนต่อแรงกระแทก ≥ 20n ม

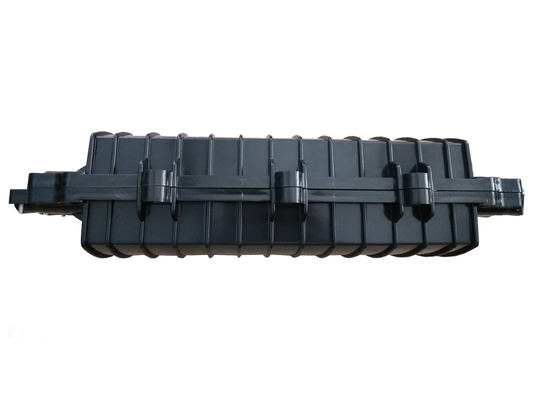

การปิดประกบกันใยแก้วนำแสงแบบอินไลน์ ABS 144 คอร์ 2In 2Out ฝังเปลือกท่อระบายน้ำทางอากาศ 0

-------------------------------------------------- -------------------------------------------------- ----------------------------------------------------

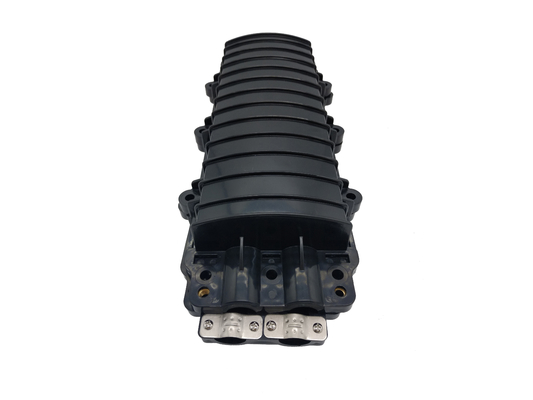

การปิดประกบกันใยแก้วนำแสงแบบอินไลน์ ABS 144 คอร์ 2In 2Out ฝังเปลือกท่อระบายน้ำทางอากาศ 1

-------------------------------------------------- -------------------------------------------------- ----------------------------------------------------

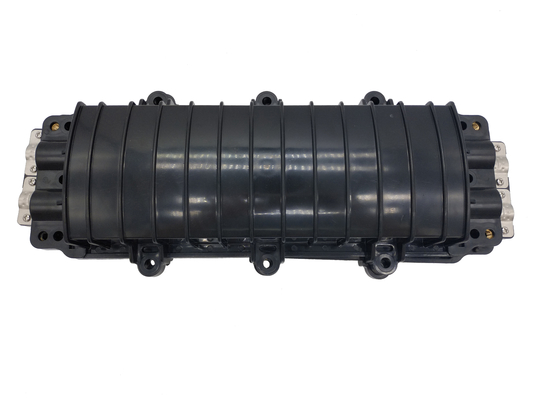

การปิดประกบกันใยแก้วนำแสงแบบอินไลน์ ABS 144 คอร์ 2In 2Out ฝังเปลือกท่อระบายน้ำทางอากาศ 2

-------------------------------------------------- -------------------------------------------------- ----------------------------------------------------

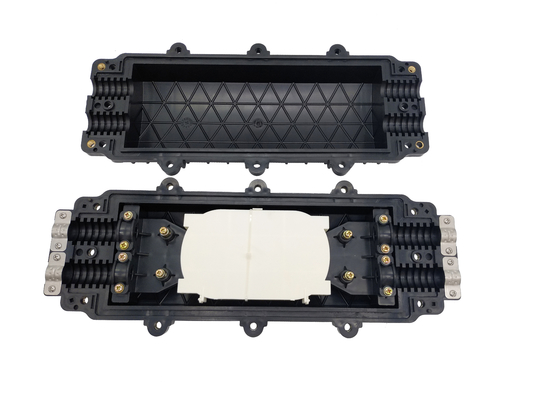

การปิดประกบกันใยแก้วนำแสงแบบอินไลน์ ABS 144 คอร์ 2In 2Out ฝังเปลือกท่อระบายน้ำทางอากาศ 3

-------------------------------------------------- -------------------------------------------------- ----------------------------------------------------



อุปกรณ์เสริมมาตรฐานการปิดประกบกันไฟเบอร์ออปติก

ตัวหลัก 1 ชุด
ถาดประกบ 1-6 ชิ้น (กำหนดค่าตามต้องการ)
ท่อป้องกันความร้อนหดตัว ถุง 1-12 ถุง (กำหนดได้ตามต้องการ) (รวมท่อกันความร้อน เครื่องหมายตัวเลข เนคไทไนลอน กระดาษทราย ฯลฯ)
แพคเกจสแตนเลส 1 ถุง (M5 * 30 สลักเกลียวและน็อต 2 ชุด, 2 ตะขอ, Φ 8 แผ่นแบน, 12 ชิ้น M8 × 12 35 สลักเกลียวสแตนเลส, 8 ชิ้น M5 × 20 สลักเกลียวสแตนเลส, 4 ชิ้นชิ้นส่วนกดสายสแตนเลส, ประแจหกเหลี่ยม 1 ชิ้น)
แพ็คเกจอุปกรณ์เสริมพลาสติก 1 ถุง (รวมปลั๊ก 2 ชิ้น แต่ละชิ้นมี Φ 12.5 Φ 17 วงแหวน
เทปกาวในตัว 1ม้วน
ซีลแลนท์ (แถบบรรจุ + บรรจุม้วน) อย่างละ 1 กล่อง



การปิดประกบกันใยแก้วนำแสงแบบอินไลน์ ABS 144 คอร์ 2In 2Out ฝังเปลือกท่อระบายน้ำทางอากาศ 4

Fiber Optic Splice Box จุดสำคัญของการทำงาน

  1. เลือกวงแหวนสายเคเบิลที่เหมาะสมกับเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลออปติคัลเพื่อเจาะเข้าไปในสายเคเบิลออปติคัล ลอกสายเคเบิลออปติคัล ถอดปลอกด้านนอก ปลอกด้านในและท่อหลวม ทำความสะอาดและถอดสารเติมน้ำมันในสายเคเบิลออก ความยาวใยแก้วนำแสง 1.1 ~ 1.6 ม. และแกนเหล็ก 30 ~ 50 มม.
  2. ยึดแคลมป์สายเคเบิล ยึดสายเคเบิลออปติคัล และแก้ไขสายเคเบิลออปติคัลเพื่อเสริมความแข็งแกร่งของแกนเหล็กถ้าเส้นผ่านศูนย์กลางน้อยกว่า 10 มม. ส่วนที่คงที่ของสายเคเบิลออปติคัลจะต้องพันด้วยเทปยางแบบมีกาวในตัวเพื่อให้เส้นผ่านศูนย์กลางถึง 12 มม. ก่อนทำการยึด
  3. ใยแก้วนำแสงถูกนำเข้าไปในแผ่นเชื่อม และท่อหดด้วยความร้อนและท่อหลอมความร้อนนั้นถูกหุ้มไว้บนเส้นใยแก้วนำแสงตัวใดตัวหนึ่งที่จะเชื่อมต่อหลังจากเชื่อมไฟเบอร์ออปติกแล้ว ให้ย้ายแผ่นระบายความร้อนและท่อหลอมความร้อน แล้วใส่แมนเดรลเสริมสแตนเลส (หรือควอตซ์) ลงบนแมนเดรลเพื่อสร้างจุดหลอมรวมของไฟเบอร์ออปติกตรงกลางท่อป้องกันไฟเบอร์ออปติกอุ่นท่อป้องกันอย่างเหมาะสมเพื่อหลอมรวมใยแก้วนำแสงและท่อป้องกันเป็นหนึ่งเดียว และข้อต่อใยแก้วนำแสงที่ได้รับการป้องกันจะถูกยึดเข้ากับร่องไฟเบอร์ (สามารถกระจายเส้นใยแก้วนำแสง 24 แกนในแต่ละแผ่นเชื่อม)
  4. วางเส้นใยแก้วนำแสงที่เหลืออยู่อย่างสม่ำเสมอในแผ่นเชื่อมใยแก้วนำแสง และจัดตำแหน่งและจัดตำแหน่งเส้นใยนำแสงที่ขดด้วยสายรัดไนลอนโดยทั่วไปจะใช้แผ่นเชื่อมจากล่างขึ้นบนหลังจากเชื่อมต่อไฟเบอร์ออปติกทั้งหมดแล้ว ให้ปิดแผ่นเชื่อมชั้นบนสุดแล้วแก้ไข
  5. ค้นหาและใช้สายดินตามข้อกำหนดการออกแบบทางวิศวกรรม
  6. พันสายเคเบิลออปติคัลไว้รอบๆ ตำแหน่งที่สอดคล้องกันของทางเข้าของสายเคเบิลของเปลือกกล่องตัวเชื่อมต่อ แปะแถบปิดผนึกในร่องปิดผนึกทั้งสองด้านของขอบของเปลือกกล่องตัวเชื่อมต่อ ปิดเปลือกทั้งสองและบีบสลักเกลียวสแตนเลสความเค้นของสลักเกลียวจะต้องสมมาตรและสม่ำเสมอจนกว่าสลักเกลียวทั้งหมดจะแน่น
  7. ตามข้อกำหนดในการวาง ค้นหาด้วยตนเองและแก้ไขที่แขวนสำหรับวาง
