96 สายไฟเบอร์ MPO MTP ปานล์ปาทช์ออปติกัล พวงจุ้ย ศูนย์ข้อมูล ระบบเคเบิลความหนาแน่นสูง

รายละเอียดรวดเร็วของ 1U ไฟเบอร์ออปติก แพทช์แพนล

• ความจุสูงสุด: 96 คอร์
• คาเซ็ต MPO 24 โครงการรวม 4 ชิ้น
• รวม 48 ชิ้น LC คอปเล็กซ์
• แผ่นพลาสต์เลื่อน 1U ราคับับกล่องโลหะ

MPO Sliding Drawer Type Fiber optic patch panel เป็นอุปกรณ์เสริมสําหรับศูนย์ข้อมูลและระบบเคเบิลความหนาแน่นสูง มีความจุขนาดใหญ่และขนาดเล็ก มีประสิทธิภาพดีมันเป็นขนาดมาตรฐาน 19 นิ้ว สําหรับรากการติดตั้งกรอบการกระจายแสงเหมาะสําหรับใช้ LC คอปเล็กซ์

MPOลักษณะของแพทช์แพนล

• มาตรฐาน: IEC / EN 61754-7 (เครื่องเชื่อม MPO) และ TIA-568-B.1-7
• ระบบเชื่อมต่อแบบโมดูล: องค์ประกอบเชื่อมต่อไฟเบอร์ออปติก ที่ถูกตัดก่อนจากโรงงาน, ความยาวใด ๆ และไฟเบอร์ออปติก SM & mm ใด ๆ, สายแกนและกล่องโมดูล, การติดตั้งง่ายการแก้ไขระบบ plug and play
• ระบบเชื่อมต่อความหนาแน่นสูง: การออกแบบที่คอมแพคต, เครื่องเชื่อม 12 หลัก, ยาวถึง 96 หลักไฟเบอร์ออปติก 1U
• หลังการปิดการผลิตและการทดสอบก่อน การประกันคุณภาพและความสม่ําเสมอเกินความต้องการของ 10Gbit
• ผลิตจากแผ่นเหล็กม้วนเย็นที่มีคุณภาพสูง

• ตู้สไลด์โลหะของตู้ splice และด้านล่าง, ง่ายและรวดเร็วในการใช้งานโดยไม่ต้องเปิดฝา
• การทํางานด้านหน้าโดยรวมด้วยแคลมเคเบิลและพื้นที่การเดินเส้นทาง, พื้นที่การจัดการไฟเบอร์ขนาดใหญ่

รายละเอียดของพานีลปาทช์ MTP

mtp mpo cableรายละเอียดของเครื่องเชื่อมไฟเบอร์ออปติก

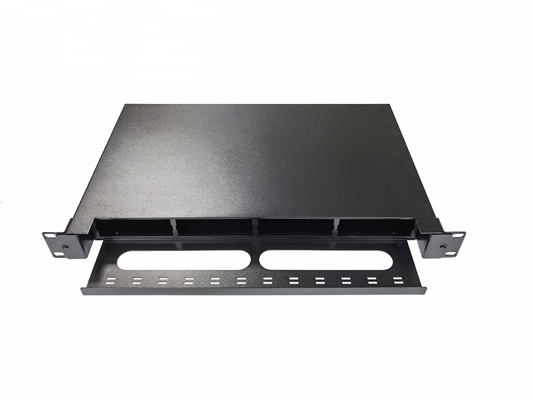

1U แผนที่ติดตั้ง rack mount patch เหมาะสําหรับกรอบการจัดจําหน่ายออฟติกส์แบบติดตั้ง rack 19 นิ้วมาตรฐาน, ติดตั้งหูในทั้งสองข้างเพื่อติดตั้ง ODF

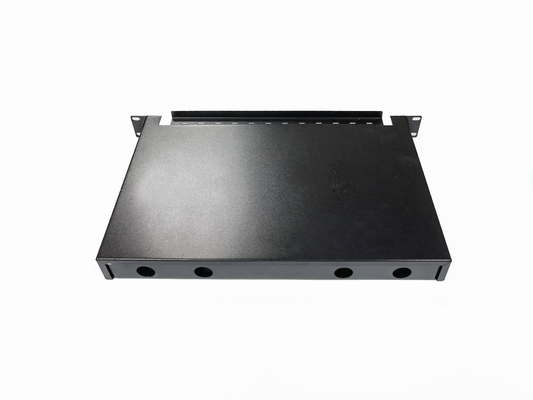

กล่องไฟเบอร์ออปติกส์นี้ทําจากเหล็กม้วนที่ผสมผสานด้วยสีดําและมีพื้นที่จัดการไฟเบอร์ขนาดใหญ่ที่แผ่นด้านหน้า

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

จํานวนการเข้าสายเคเบิลและกว้างสายเคเบิลสามารถปรับแต่งได้ ท่าทางทั้งหมดที่มีสายเคเบิล clamps และไฟฟักเตอร์ภายในการทํางานง่าย

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

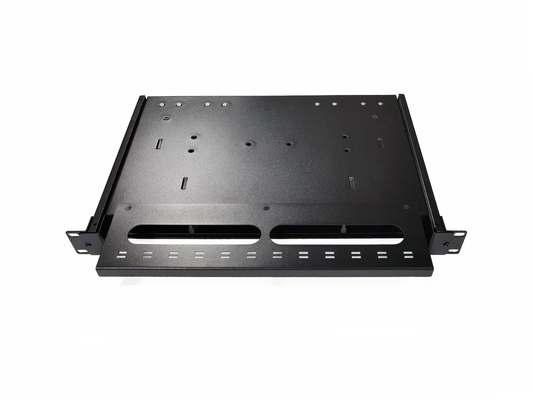

แพนเลอร์พลาสต์แบบเส้นใยแบบตู้นี้มีแทรกเลื่อนโลหะอยู่ทั้งสองข้าง ใช้งานง่ายด้านหน้าหลังจากเอาภายในทั้งหมดออก ไม่จําเป็นต้องเปิดหน้าปกด้านบน

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

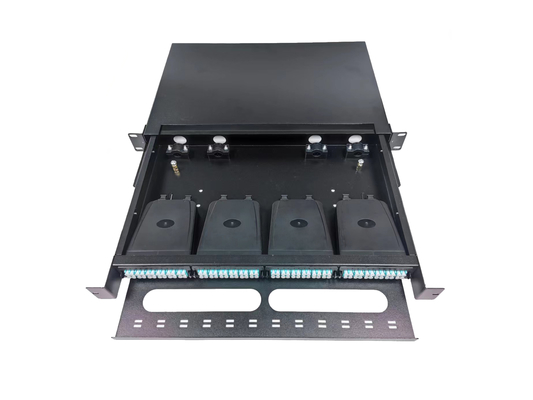

1U รากสูงสุดติดตั้ง 4pcs MPO คาเซ็ต แต่ละแบบจําลอง 24 สายใยที่มี MPO MTP แอดป์เตอร์, MPO LC แพทชคอร์ดและ LC แอดป์เตอร์

สามารถใช้ 8fibers, 12fibers หรือ 24fibers MPO ตามคําขอของลูกค้า

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

แคสเท็ป mtpอุปกรณ์มาตรฐานที่จะตั้งค่า

แพนลนี้สามารถติดตั้งเต็มกับ 8pcs MPO-mpo คาเบลรถบรรทุก 8pcs 12core MPO LC คาเบลติดตั้งสาย MpO ถึง LC8 ชิ้น MPO MTP แอดป์เตอร์, LC คอปเล็กซ์ duplex 12 * 4 = 48 ชิ้น

หากลูกค้าต้องการ การประกอบสายไฟฟ้าที่จบก่อนในโรงงาน และบรรจุมันให้ดีก่อนการจัดส่ง

การทดสอบ 100% ก่อนการจัดส่ง การประกันคุณภาพ
