| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | ตัวแยก PLC 1:9 |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 1.1USD-4.58USD |
| ระยะเวลาการจัดส่ง: | 5-8 วันหลังจากชำระเงิน |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T, MoneyGram |

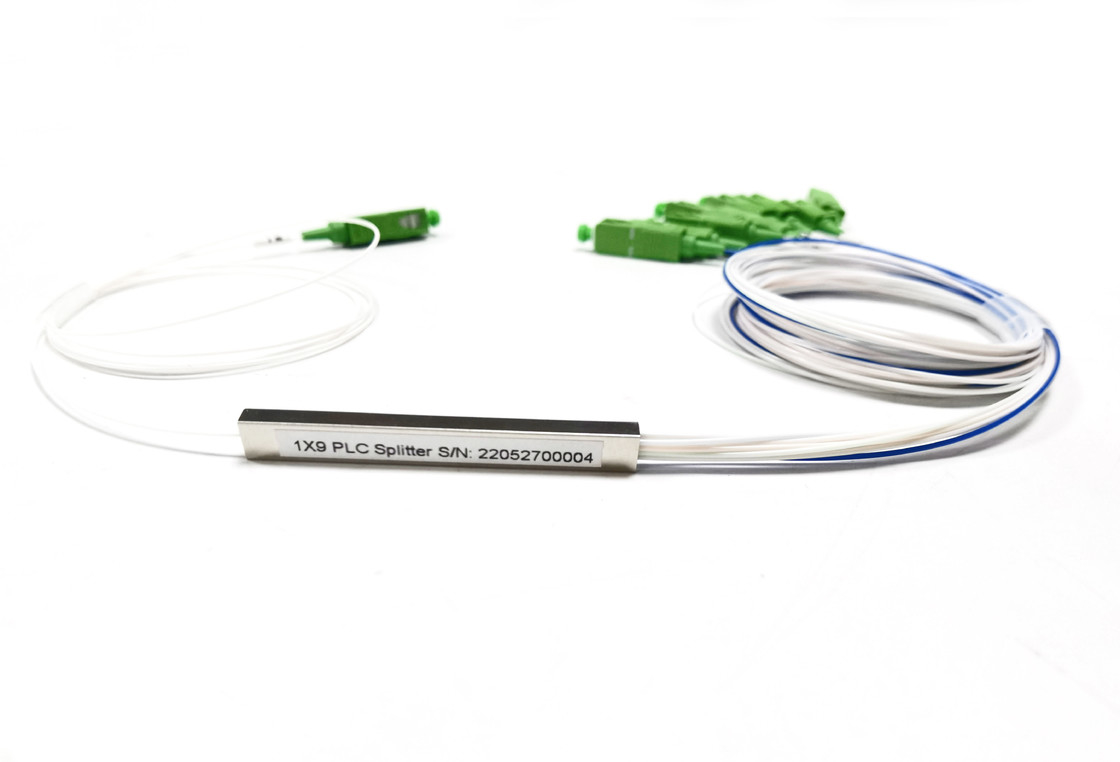

1:9 1x9 70/30 ไม่สมดุล สายไฟเบอร์ออปติก PLC Splitter Single Mode SC APC G657A1 1 เมตร
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations. Yingda จัดเต็ม PLC Splitters คุณสมบัติขนาดเล็ก, ความน่าเชื่อถือสูง, ระยะยาวคลื่นการทํางานที่กว้างขวางและดีช่องต่อช่องความเหมือนกัน
ลักษณะของเครื่องแยกไฟเบอร์ออปติก
• การสูญเสียการใส่ที่ต่ําและการสูญเสียการคืนที่สูง
• ระบบสกรีน PDL อัตโนมัติ ((มี PDL ต่ําสุด)
• การทดสอบวัฏจักรอุณหภูมิสูงต่ํา
• การทดสอบ 100% ก่อนการจัดส่ง
• FTTH Cabling แก้ไขสามารถออกแบบ
1x9 สปลิเตอร์รายละเอียด
| อัตราการแบ่ง (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ความยาวคลื่นการทํางาน (nm) | 1260-1650 | ||||
| ประเภทเส้นใย | G657A หรือตามความต้องการ | ||||
| ILmax ((dB) | ช่อง 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| ช่อง 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | ช่อง 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| การสูญเสียผลตอบแทน (dB) | ≥ 55 | ||||
| การกํากับ (dB) | ≥ 55 | ||||
| PDL (สูงสุด) | 0.3 | 0.3 | 0.3 | 0.3 | |
| ความเหมือนกัน (สูงสุด) | 0.8 | 0.8 | 0.8 | 0.8 | |
| ความสูญเสียที่ขึ้นอยู่กับความยาวคลื่น (dB) | ≤0.3 | ||||
| TDL (สูงสุด) | 0.5 | ||||
| อุณหภูมิการทํางาน | -40 ~ + 85 | ||||
| อุณหภูมิการเก็บรักษา | -40 ~ + 85 | ||||
| ขนาด (mm) / LXWXH | สายใยเปล่า | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900m | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| กล่อง ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
หมายเหตุ:
1รายละเอียดโดยไม่มีเครื่องเชื่อม
2. เพิ่มการสูญเสีย 0.2dB เพิ่มเติมรวมถึงเครื่องเชื่อม
ผลิตของ splitter optical สามารถแบ่งออกเป็น 70/30 80/20 60/40 หรือ 85/15% 4 ประเภท, เพื่อแยกส่วนแบ่ง, ใช้สีที่แตกต่างกันเช่นสีฟ้าเพื่อการตรา,ชิปพิเศษนี้ 1x9 ให้ความสมดุลไม่สมดุลสัดส่วนไม่เท่าเทียมกัน, ซึ่งสามารถตอบสนองความต้องการพิเศษและการใช้งานทางออนไลน์แบบยืดหยุ่น และถูกใช้อย่างมากในเครือข่าย FTTR 5G
1x9 splitter ที่ไม่สมดุล ใช้ท่อเหล็กขนาด 60*7*4mm เหมือนกับ 1x8 splitter, input 1, output 9= 4*2+1pcs fiber array
สีเส้นใยมีสีสัน, ท่อ 900um สามารถปรับแต่งได้, เช่น สีฟ้า, ส้ม, เขียว, ผิวน้ําตาล, สีเทา, ขาว, แดง, สีดํา, เป็นต้น, มีเครื่องหมายจํานวนที่จะแยก.
สามารถใช้เครื่องเชื่อมแสงทุกชนิด เช่น SC FC LC ST
วิธีโปแลนด์: UPC, APC
ความยาว pigtails input output: 0.5เมตร, 1เมตร, 1.5เมตร, ฯลฯ
การใช้งาน
หากซื้อ 1: 9 สปลิเตอร์ออปติก แบบไม่มีบล็อคเท่านั้น จะบรรจุในกล่องกระจก พร้อมรายงานการทดสอบ ท่อ, เครื่องเชื่อมหรือสายไฟฟ้าจะติดตั้งไว้ในกล่องกระจก ด้วยการป้องกันที่ดี
ปลายก่อนด้วยเครื่องเชื่อม และการประกอบในกล่องหลับแสงหรือกล่องการกระจายของรับได้ที่โรงงานก่อนการจัดส่ง
วิดีโอ
วิดีโอ
|
