| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | ตัวแยก PLC 1:9 |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 1.1USD-4.58USD |
| ระยะเวลาการจัดส่ง: | 5-8 วันหลังจากชำระเงิน |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T, MoneyGram |

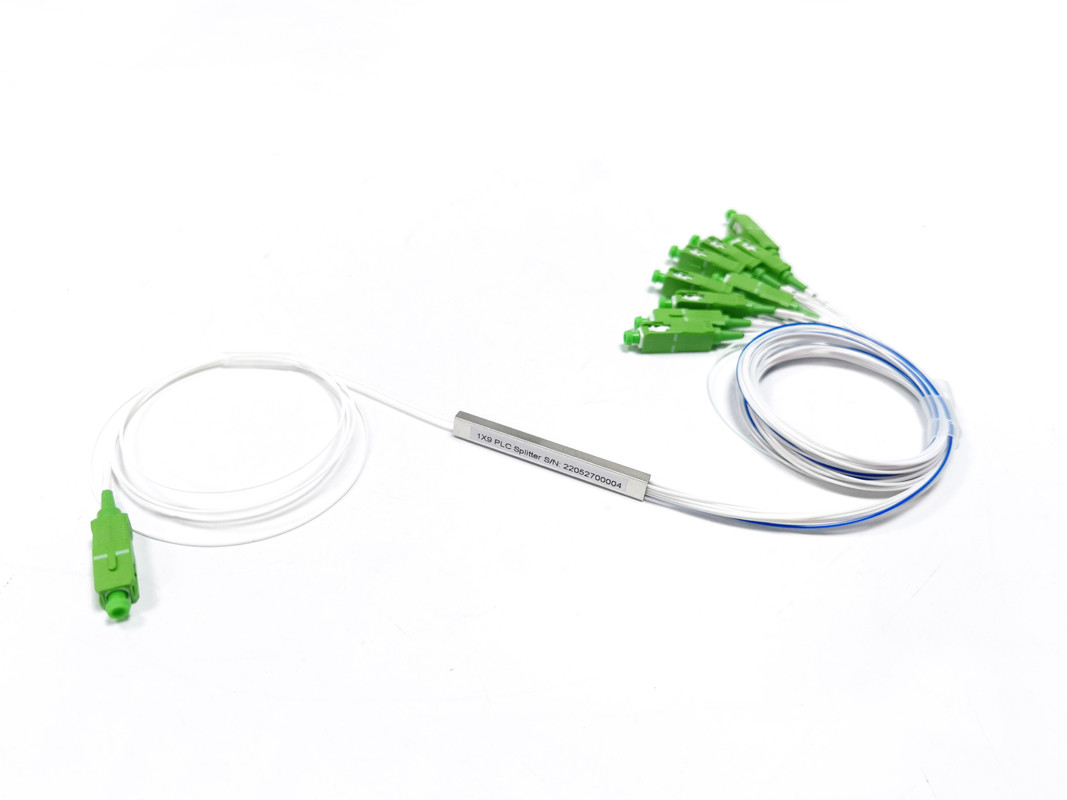

1:9 1x9 70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1 เมตร
ตัวแยกสัญญาณ Planar Lightwave Circuit (PLC) เป็นอุปกรณ์จัดการพลังงานแสงชนิดหนึ่งที่ประดิษฐ์ขึ้นโดยใช้เทคโนโลยีท่อนำคลื่นซิลิกาเพื่อกระจายสัญญาณแสงจากสำนักงานกลาง (CO) ไปยังสถานที่ตั้งหลายแห่ง
คุณสมบัติ
• การสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูง
• ระบบคัดกรองอัตโนมัติ PDL (มี PDL ต่ำมาก)
• ความน่าเชื่อถือและความมั่นคงสูง
• ขั้วต่อได้ถึงเกรด B
• 100% 3D ทดสอบโดย Daisi และ Sumix
ตัวแยกสัญญาณ 1x9ข้อมูลจำเพาะ
| อัตราส่วนการแยก (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ความยาวคลื่นปฏิบัติการ (นาโนเมตร) | 1260-1650 | ||||
| ชนิดไฟเบอร์ | G657A หรือกำหนดเอง | ||||
| IL สูงสุด (dB) | ช่อง 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| ช่อง 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| อิลลินอยส์ (เดซิเบล) | ช่อง 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| การสูญเสียผลตอบแทน (dB) | ≥55 | ||||
| ทิศทาง (dB) | ≥55 | ||||
| PDL (สูงสุด) | 0.3 | 0.3 | 0.3 | 0.3 | |
| ความสม่ำเสมอ (สูงสุด) | 0.8 | 0.8 | 0.8 | 0.8 | |
| การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) | ≤0.3 | ||||
| TDL (สูงสุด) | 0.5 | ||||
| อุณหภูมิในการทำงาน | -40 ~+85 | ||||
| อุณหภูมิในการจัดเก็บ | -40 ~+85 | ||||
| ขนาด (มม.) / LLXWXH | ไฟเบอร์เปล่า | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| กล่อง ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
บันทึก:
1. ระบุโดยไม่มีตัวเชื่อมต่อ
2. เพิ่มการสูญเสีย 0.2dB เพิ่มเติมรวมถึงตัวเชื่อมต่อ
เอาต์พุตของตัวแยกแสงสามารถแบ่งออกเป็น 70/30 80/20 60/40 หรือ 85/15% 4 ประเภทเพื่อแยกความแตกต่างของการปันส่วนโดยใช้สีที่แตกต่างกันเช่นสีน้ำเงินเพื่อทำเครื่องหมายชิปพิเศษ 1x9 นี้ทำให้อัตราส่วนการแยกไม่สมดุล ซึ่งสามารถตอบสนองความต้องการพิเศษและแอพพลิเคชั่นออปติคัลที่ยืดหยุ่นได้ และใช้กันอย่างแพร่หลายในเครือข่าย 5G FTTR
ตัวแยกสัญญาณที่ไม่สมดุล 1x9 ใช้ท่อเหล็กเดียวกัน 60*7*4 มม. เป็นตัวแยกสัญญาณ 1x8 อินพุต 1 เอาต์พุต 9 = 4 * 2 + 1 ชิ้นไฟเบอร์อาร์เรย์
สีไฟเบอร์มีสีสัน หลอดหลวม 900um สามารถปรับแต่งได้ เช่น สีฟ้า สีส้ม สีเขียว สีน้ำตาล สีเทา สีขาว สีแดง สีดำ ฯลฯ มีเครื่องหมายตัวเลขเพื่อแยกแยะ
สามารถใช้คอนเน็กเตอร์ออปติคัลได้ทุกประเภท เช่น SC FC LC ST;
วิธีการโปแลนด์: UPC, APC
อินพุตเอาต์พุตผมเปียยาว: 0.5เมตร, 1เมตร, 1.5เมตร, etc
แอปพลิเคชัน
ถ้าซื้อแบบไม่มีบล็อคแยกแสง 1:9 เท่านั้น จะบรรจุในกล่องพุพองพร้อมรายงานผลการทดสอบท่อ คอนเนคเตอร์ หรือสายเคเบิลจะยึดเข้าที่ในกล่องพุพองที่มีการป้องกันที่ดี
ยอมรับการปิดปลายด้วยขั้วต่อและชุดประกอบในกล่องงีบแสงหรือกล่องจ่ายไฟที่โรงงานก่อนส่งมอบ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
