96 สายไฟเบอร์ MPO MTP ปานล์ปาทช์ออปติกัล พวงจุ้ย ศูนย์ข้อมูล ระบบเคเบิลความหนาแน่นสูง

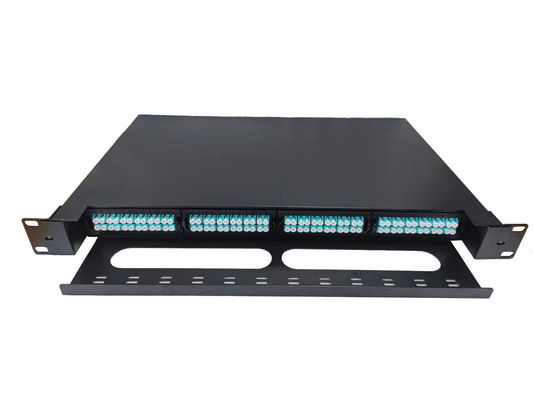

รายละเอียดรวดเร็วของ 1U ไฟเบอร์ออปติก แพทช์แพนล

• ความจุสูงสุด: 96 คอร์
• คาเซ็ต MPO 24 โครงการรวม 4 ชิ้น
• รวม 48 ชิ้น LC คอปเล็กซ์
• แผ่นพลาสต์เลื่อน 1U ราคับับกล่องโลหะ

MPOลักษณะของแพทช์แพนล

• มาตรฐาน: IEC / EN 61754-7 (เครื่องเชื่อม MPO) และ TIA-568-B.1-7
• ระบบเชื่อมต่อแบบโมดูล: องค์ประกอบเชื่อมต่อไฟเบอร์ออปติก ที่ถูกตัดก่อนจากโรงงาน, ความยาวใด ๆ และไฟเบอร์ออปติก SM & mm ใด ๆ, สายแกนและกล่องโมดูล, การติดตั้งง่ายการแก้ไขระบบ plug and play
• ระบบเชื่อมต่อความหนาแน่นสูง: การออกแบบที่คอมแพคต, เครื่องเชื่อม 12 หลัก, ยาวถึง 96 หลักไฟเบอร์ออปติก 1U
• หลังการปิดการผลิตและการทดสอบก่อน การประกันคุณภาพและความสม่ําเสมอเกินความต้องการของ 10Gbit

รายละเอียดของพานีลปาทช์ MTP

รายละเอียดของเครื่องเชื่อมไฟเบอร์ออปติก

1U แผนที่ติดตั้ง rack mount patch เหมาะสําหรับกรอบการจัดจําหน่ายออฟติกส์แบบติดตั้ง rack 19 นิ้วมาตรฐาน, ติดตั้งหูในทั้งสองข้างเพื่อติดตั้ง ODF

กล่องไฟเบอร์ออปติกส์นี้ทําจากเหล็กม้วนที่ผสมผสานด้วยสีดําและมีพื้นที่จัดการไฟเบอร์ขนาดใหญ่ที่แผ่นด้านหน้า

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

จํานวนการเข้าสายเคเบิลและกว้างสายเคเบิลสามารถปรับแต่งได้ ท่าทางทั้งหมดที่มีสายเคเบิล clamps และไฟฟักเตอร์ภายในการทํางานง่าย

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

แพนเลอร์พลาสต์แบบเส้นใยแบบตู้นี้มีแทรกเลื่อนโลหะอยู่ทั้งสองข้าง ใช้งานง่ายด้านหน้าหลังจากเอาภายในทั้งหมดออก ไม่จําเป็นต้องเปิดหน้าปกด้านบน

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1U รากสูงสุดติดตั้ง 4pcs MPO คาเซ็ต แต่ละแบบจําลอง 24 สายใยที่มี MPO MTP แอดป์เตอร์, MPO LC แพทชคอร์ดและ LC แอดป์เตอร์

สามารถใช้ 8fibers, 12fibers หรือ 24fibers MPO ตามคําขอของลูกค้า

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

อุปกรณ์มาตรฐานที่จะตั้งค่า

แพนลพัชนี้สามารถบรรจุได้เต็มที่ด้วยสาย MPO-mpo 8 ชิ้น, 8 ชิ้น 12 คอร์ MPO LC แพชเคเบิลการประกอบ, 8 ชิ้น MPO MTP adapters, LC duplex coupler 12 * 4 = 48 ชิ้น;

หากลูกค้าต้องการ การประกอบสายไฟฟ้าที่จบก่อนในโรงงาน และบรรจุมันให้ดีก่อนการจัดส่ง

การทดสอบ 100% ก่อนการจัดส่ง การประกันคุณภาพ
