| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | FPG-SA--2-1.5-ว |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 0.16USD-19.9USD |
| ระยะเวลาการจัดส่ง: | 3-7 วันทำการ |

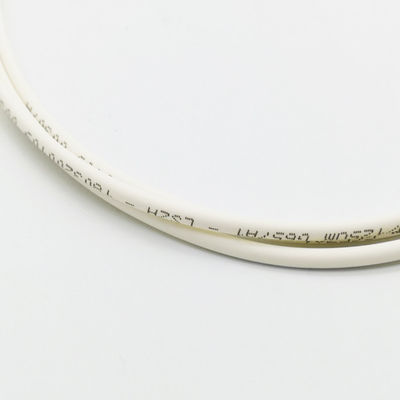

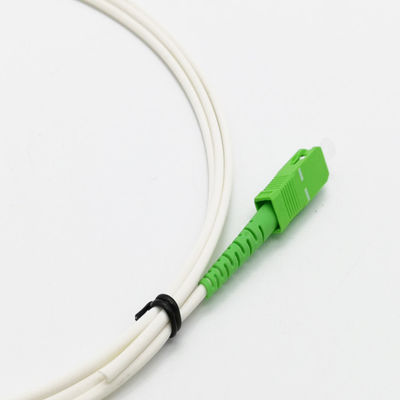

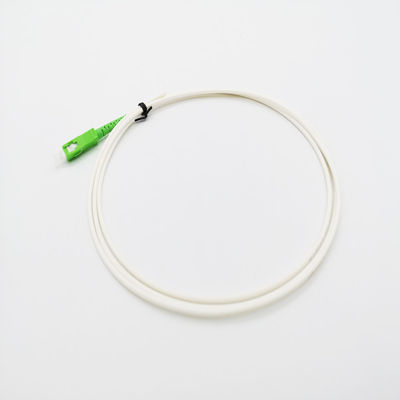

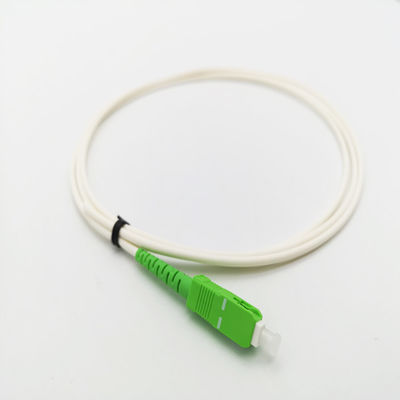

Factory SC/APC SM SX Pigtails 1.5M Fiber Optic Pigtails 2.0mm 3.0mm White Cable สำหรับ FTTH ภายในอาคาร
SC Fiber Optic Pigtail เป็นไฟเบอร์ออปติก Pigtail ขนาดเล็กLucent Technologies พัฒนาขึ้นเป็นครั้งแรก
SC Pigtail สำหรับสภาพแวดล้อม TelCo ใช้ดังนั้น SC ย่อมาจาก Lucent PigtailsSC ไฟเบอร์ ผมเปีย
ได้รับการกำหนดมาตรฐานเป็น FOCIS 10 (มาตรฐานความสามารถในการเชื่อมต่อระหว่างหางเปียไฟเบอร์ออปติก) ใน EIA/TIA-604-10
SC Fiber Optic Pigtail ใช้ปลอกโลหะขนาด 2.5 มม. SC ให้ประสิทธิภาพที่ยอดเยี่ยมและเป็นที่ต้องการอย่างมากสำหรับการส่งสัญญาณโหมดเดียว
YINGDA ยังสามารถเสนอผมเปีย UnibootSC Unibody เข้ากันได้อย่างสมบูรณ์กับตระกูล SC ดั้งเดิมของ
Pigtails โหมดเดียวและหลายโหมด อะแดปเตอร์ และส่วนประกอบที่เกี่ยวข้อง ผลิตภายใต้
ใบอนุญาตทั่วโลกจาก OFS FitelUnibody มีการออกแบบที่กะทัดรัดและป้องกันการดึงด้วย RJ-45
อินเทอร์เฟซสไตล์และคุณสมบัติตัวเรือนขึ้นรูปชิ้นเดียวพร้อมสมาชิกความแข็งแกร่งภายในสำหรับ
ปรับปรุงประสิทธิภาพ 90 side-pull อย่างมีนัยสำคัญภายใต้การทดสอบ Telcordia GR-326-CORE
คุณสมบัติ
แอปพลิเคชัน
ข้อมูลจำเพาะ
|
ประเภทตัวเชื่อมต่อ |
LC,SC,ST,FC.MU,MPO, SC/APC,เอฟซี/APC,LC/APC MU/AP Duplex MTRJ/หญิง, MTRJ/ชาย |
|
ประเภทไฟเบอร์ |
9/125um SMF-28 หรือเทียบเท่า (โหมดเดี่ยว) OS1, (หลายโหมด) 50/125um OM1, 62.5/125um OM2 & 50/125um, 10G OM3, OM4 |
|
ประเภทสายเคเบิล |
Simplex, Duplex (สายซิป) Φ3.0mm, Φ2.0mm, Φ1.8มม. Φ1.6มม. PVC หรือ LSZH Φ0.9มม. เส้นใยบัฟเฟอร์ Φ0.6มม PVC หรือ LSZH |
|
ลักษณะการขัด |
UPC, SPC, APC (8°& 6°) |
|
การสูญเสียการแทรก |
≤ 0.1dB (สำหรับโหมดมาสเตอร์เดี่ยว); ≤ 0.25dB (สำหรับมาตรฐานโหมดเดี่ยว); ≤ 0.25dB (สำหรับหลายโหมด); ทดสอบโดย JDS RM 3750 |
|
ส่งคืนการสูญเสีย (สำหรับโหมดโสด) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (typ.65dB) ทดสอบโดย JDS RM3750 |
|
ความสามารถในการทำซ้ำ |
±0.1dB |
|
อุณหภูมิในการทำงาน |
-40°C ถึง 85°C |
|
ข้อกำหนดทางเรขาคณิต (สำหรับโหมดโสด) |
Ferrule End รัศมีใบหน้า: 7 มม. ≤ R ≤ 12 มม. (สำหรับ APC); 10 มม. ≤ R ≤ 25 มม. (สำหรับมาตรฐาน); Apex Offset ≤ 30 μm (สำหรับมาสเตอร์); Apex Offset ≤ 50 μm (สำหรับมาตรฐาน); อันเดอร์คัท -50nm ≤ U ≤ 50nm; ทดสอบโดย DORC ZX-1 |
ข้อมูลการสั่งซื้อ
LC / PC MM 50/125 SIMPLEX 0.9 มม. –1M LSZH
① ② ③ ④ ⑤ ⑥ ⑦
① ประเภทตัวเชื่อมต่อ: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
② Ferrule End-face: PC, UPC, APC
③ ประเภทคอร์: โหมดเดี่ยว (SM: 9/125um), มัลติโหมด (MM: 50/125um หรือ 62.5/125um), OM3 10Gigabit, OM4
④ จำนวนสายเคเบิล: แบบซิมเพล็กซ์หรือดูเพล็กซ์
⑤ เส้นผ่านศูนย์กลางของสายเคเบิล: Ф3.0มม., Ф2.4มม., Ф2.0มม., Ф1.8มม., Ф1.6มม., Ф0.9มม.
⑥ ความยาวสายเคเบิล: 1, 2, 3 เมตร หรือกำหนดเอง
⑦ ประเภทสายเคเบิล: PVC, LSZH
|
|
| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | FPG-SA--2-1.5-ว |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 0.16USD-19.9USD |

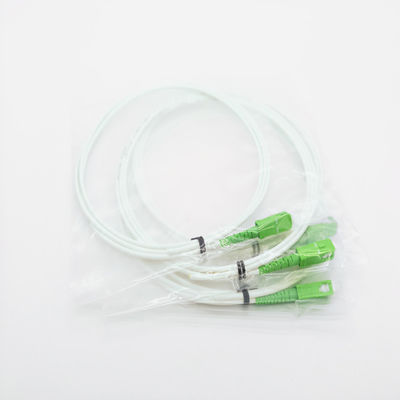

| รายละเอียดการบรรจุ: | 1 ชิ้นในถุงพลาสติก โลโก้ลูกค้าหรือการออกแบบฉลากตกลง |
