| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | MTPf-62LC-OM3-01 |
| ขั้นต่ำ: | 100 pcs |
| ราคา: | 0.2USD-100USD |
| ระยะเวลาการจัดส่ง: | 7days after payment |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T |

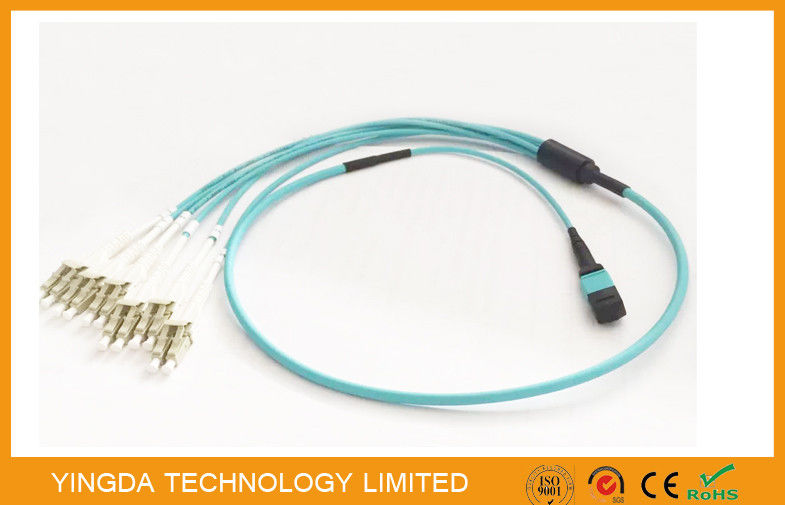

100G OM3-300 QSFP MPO MTP Cable พร้อม 6 x LC Duplex Uniboot Connector Aqua
MPO/MTP Fan out Assembly (Pre-terminated) ทําให้สามารถใช้งานความเชื่อมต่อสนามพัทช์หลายท่าทางได้อย่างรวดเร็วในความหนาแน่นสูงการประกันการใช้เส้นทางเรคแนวราบและแนวตั้งอย่างเพียงพอ ผ่านการใช้สายไฟฟอร์มเฟอร์มเล็ก.
สร้างด้วยการเชื่อมต่อ MPO/MTP แบบโมดูล และการเชื่อมต่อ LC/SC/FCความยืดหยุ่นและประสิทธิภาพของระบบในพื้นที่จัดจําหน่ายอุปกรณ์สวิตช์ LAN/SAN ความหนาแน่นสูง.
ลักษณะและข้อดีของ MTP/MPO
1. ใช้ MPO Connectors - Small Form Factor, 12Fibers หรือ 24Fibers พัช/ดึงตัวเชื่อมออปติก
2การใช้งานอย่างรวดเร็ว - การออกแบบเฉพาะแอปพลิเคชั่น การปรับแต่งและการสร้าง Breakout ให้เหมาะสมกับความต้องการของแอปพลิเคชั่น เพื่อลดขยะให้น้อยที่สุด, ปรับปรุงการจัดการสายเคเบิล, การใช้งานอย่างรวดเร็ว,และปรับปรุงความยืดหยุ่นและความสามารถในการบริหารจัดการ เพื่อค่าใช้จ่ายในการติดตั้งที่ต่ํากว่า.
3. โรงงานเสร็จสิ้น - ให้บริการการจัดจําหน่ายที่รวดเร็ว, แก้ไขขนาดใหญ่เพื่อปรับปรุงความน่าเชื่อถือและลดเวลาติดตั้งและต้นทุน
4.100% ทดสอบ (ข้อมูลการทดสอบที่นํามา) - รับประกันผลการทํางานทางแสงที่ได้รับการตรวจสอบเพื่อเพิ่มความสมบูรณ์แบบของเครือข่าย
5คาเบิ้ลความหนาแน่นสูง - ใช้พื้นที่เส้นทางได้อย่างมีประสิทธิภาพมากขึ้น เพื่อปรับปรุงการจัดการและลดต้นทุนการติดตั้ง
6. ผลงานที่ดีที่สุด - การประกอบที่สร้างขึ้นด้วยการสูญเสียน้อย MPO / MTP OECE เจ้าสิทธิ์
การสูญเสียทางกลับ, ลดความแตกต่างให้น้อยที่สุดเพื่อการปรับปรุงผลการสูญเสียทางเชื่อมต่อช่อง
7การสอดคล้องกับมาตรฐาน: - สายเคเบิ้ลที่มีเสื้อสวมเป็นที่สอดคล้องกับ NFPA 262 Optical Fiber Nonconductive Plenum (OFNP) หรือ IEC-60332 Low Smoke Zero Halogen (LSZH)ตรงกับ Директива 2002/95/EC (RoHS) และ REACH SvHC.
- เครื่องเชื่อม MPO ตรงกับ IEC-61754-7 และ EIA/TIA-604-5
รายละเอียด MPO ของสายไฟฟ้า
รายละเอียดของเครื่องเชื่อม MPO สายไฟฟ้า
|
รายการ |
SM |
MM |
|
|
จํานวนเส้นใย |
8,12,24 โคเรน |
||
|
โปแลนด์ |
PC,APC |
PC |
|
|
สีของกระเป๋า |
สัญลักษณ์ (สีเขียว) |
สีสแตนดาร์ ((สีเบจ)) สีเอลิต (สีน้ํา) |
|
|
การสูญเสียการใส่ |
มาตรฐาน |
≤0.7dB |
≤0.5dB |
|
รายละเอียดการสูญเสีย |
≤0.35dB |
≤0.3dB |
|
|
ผลกําไรเสีย |
PC≥50dB; APC≥60dB |
≥ 30dB |
|
|
ความทนทาน (500 ครั้ง) |
≤0.2dB |
||
|
ความยาวคลื่นการทดสอบ |
1310/1550nm |
850x1310nm |
|
รายละเอียดของ MPO Fiber Cable
|
ประเภทเส้นใย |
OS2,OM1,OM2,OM3,OM4 |
|
จํานวนเส้นใย |
8, 12, 24, 48, 72, 96 โคเรีย |
|
กว้างภายนอก |
3.0mm (8 / 12Core ), 5.5mm (24Core) หรือการกําหนดเอง |
|
สีเสื้อนอก |
OS2 ((สีเหลือง), OM2 ((สีส้ม), OM3 ((น้ํา), OM4 ((น้ํา) หรือตามความต้องการ |
|
วัสดุของเสื้อนอก |
LSZH, OFNP, OFNR |
|
ความแข็งแรงในการดึง |
500N |
|
อุณหภูมิการทํางาน |
-20 ถึง + 70 °C |
|
อุณหภูมิการเก็บรักษา |
-40 ถึง + 70 °C |
โครงสร้างสายไฟเบอร์:
ข้อมูลการสั่งซื้อสายไฟเบอร์ Mpo
|
P/N |
คําอธิบาย |
|
MPOM-62LC-S62-U |
MPO สายพับ Fan-out, OS2 (G652D) |
|
MPOM-62LC-S67U |
MPO สายพับ Fan-out, SM (G655A) |
|
MPOM-62LC-OM1-U |
MPO สายพับ Fan-out, OM2 (50/125um) |
|
MPOM-62LC-OM2-U |
MPO สายพับ Fan-out, OM1 (62.5/125um) |
|
MPOM-62LC-OM3-U |
MPO สายพับ Fan-out, OM3 (50/125um) |
|
MPOM-62LC-OM4-U |
MPO สายพับ Fan-out, OM4 |
