| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | YD-PLC-ML132-SC-15-30 |
| ขั้นต่ำ: | 50 pcs |
| ราคา: | 1.1USD-4.58USD |
| ระยะเวลาการจัดส่ง: | 5-8 วันหลังจากชำระเงิน |

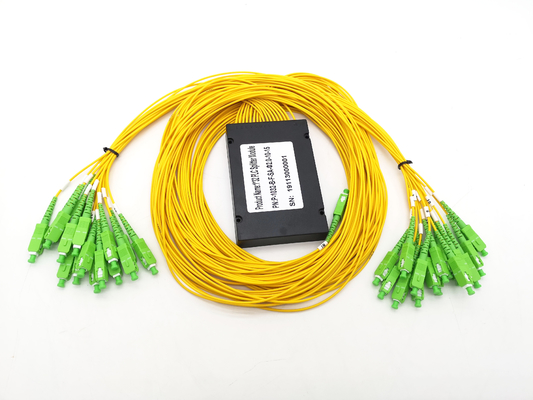

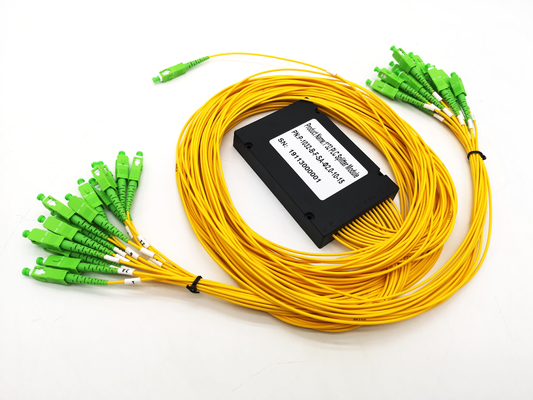

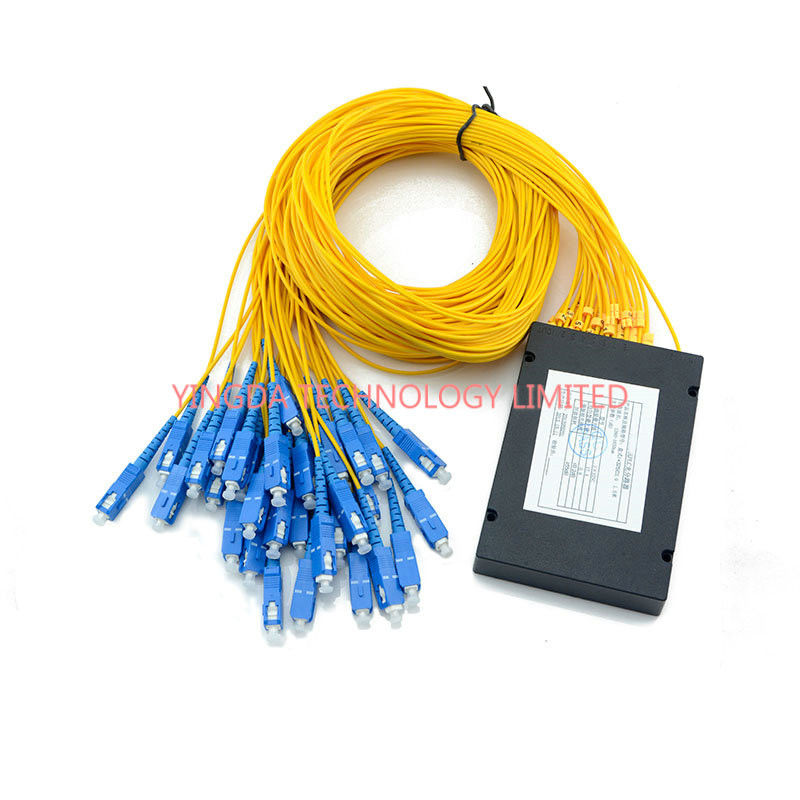

PON 1x32 SC โมดูลแยก PLC ไฟเบอร์ออปติก, ตัวแยกไฟเบอร์ออปติก Coupler 1M Singlemode
รายละเอียดโดยย่อของ 1:32 Fiber Optic PLC Splitter
วงจรแสงระนาบระนาบ (PLC) ตัวแยกแสง เป็นอุปกรณ์แยกกิ่งแบบออปติคัลแบบพาสซีฟอย่างสมบูรณ์ซึ่งมีการสูญเสียความเฉื่อยและ PDL ต่ำมาก ความสม่ำเสมอของช่องสัญญาณที่ยอดเยี่ยม และช่วงความยาวคลื่นที่กว้างตัวแยกสัญญาณเหล่านี้ผลิตขึ้นและทดสอบกับ Telcordia-1209-core & GR-1221-core เพื่อให้ประสิทธิภาพสูง ออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการที่ยากลำบากของเครือข่าย FTTH, PON และ CATV
1 ถึง 32สมดุลข้อมูลจำเพาะทางเทคนิคของตัวแยกสัญญาณ
ตารางที่ 1 – 1×N PLC ตัวแยกแร็ค
|
ปะrammeters |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
ความยาวคลื่นปฏิบัติการ (นาโนเมตร) |
1260~1650 |
|||||
|
ประเภทไฟเบอร์ |
SMF-28e หรือลูกค้าที่ระบุ |
|||||
|
การสูญเสียการแทรก (dB)(เกรด S/P) |
4.0/3.8 |
7.3/7.0 |
10.5/10.2 |
13.7/13.5 |
16.9/16.5 |
21.0/20.5 |
|
ความสม่ำเสมอของการสูญเสีย (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.5 |
|
การสูญเสียผลตอบแทน (dB) (เกรด S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
|
ทิศทาง (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
ความยาวคลื่นขึ้นอยู่กับการสูญเสีย (dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
ความเสถียรของอุณหภูมิ (-40~85 °C)(เดซิเบล) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
อุณหภูมิในการทำงาน (°ซ) |
-40~85 |
|||||
|
อุณหภูมิในการจัดเก็บ (°ซ) |
-40~85 |
|||||
|
|
||||||
ตารางที่ 2 – 2×N PLC ตัวแยกแร็ค
|
พารามิเตอร์ |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
ความยาวคลื่นปฏิบัติการ (นาโนเมตร) |
1260~1650 |
||||
|
ประเภทไฟเบอร์ |
SMF-28e หรือลูกค้าที่ระบุ |
||||
|
การสูญเสียการแทรก (dB)(เกรด S/P) |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
ความสม่ำเสมอของการสูญเสีย (dB) |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
การสูญเสียผลตอบแทน (dB)(เกรด S/P) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
การสูญเสียขึ้นอยู่กับโพลาไรซ์ (dB) |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
ทิศทาง (dB) |
55 |
55 |
55 |
55 |
55 |
|
ความยาวคลื่นขึ้นอยู่กับการสูญเสีย (dB) |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
ความเสถียรของอุณหภูมิ(-40~85 °C)(เดซิเบล) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
อุณหภูมิในการทำงาน (°C) |
-40~85 |
||||
|
อุณหภูมิในการจัดเก็บ (°C) |
-40~85 |
||||
|
|
|||||
32 ทาง Fiber Optical Passive Splitter 50/50 คุณสมบัติ
ไฟเบอร์ออปติก Splitter 1x32 Wide Application
* FTTH, FTTC, เครือข่าย FTTB
* เครือข่ายออปติกแบบพาสซีฟ (PON)
* เครือข่าย CATV และการสื่อสารข้อมูล
* อุปกรณ์และระบบไฟเบอร์ออปติก
* การกระจายสัญญาณออปติคอล

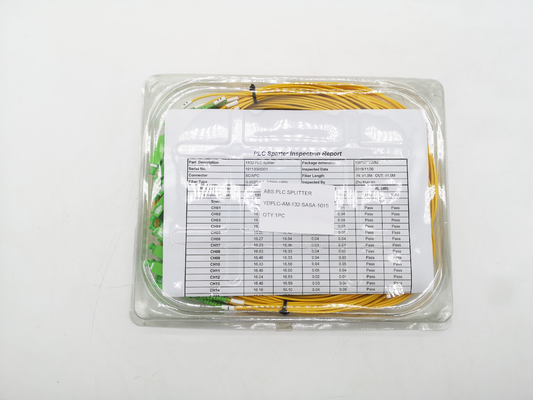

ตัวแยกสัญญาณทั้งหมดมาพร้อมกับรายงานการทดสอบ และมีสติกเกอร์บนโมดูล ABS ซึ่งรวมถึง: ชื่อผลิตภัณฑ์ ข้อมูลจำเพาะ ปริมาณ หมายเลขซีเรียล ฯลฯ

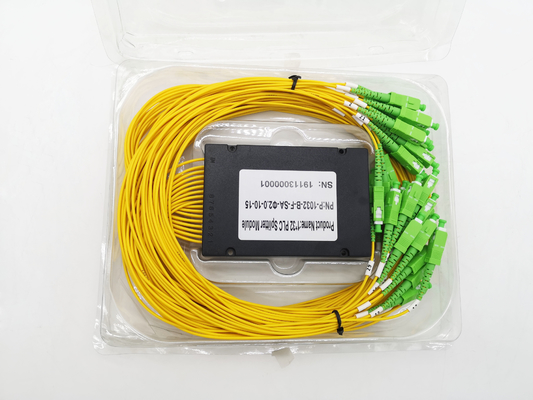

บรรจุภัณฑ์แต่ละชิ้นโดยกล่องพุพอง ช่องเสียบพิเศษเพื่อติดตั้งโมดูล abs และตัวเชื่อมต่อ การป้องกันที่มองไม่เห็นและดี
อินพุตพร้อมเครื่องหมาย IN, เอาต์พุตพร้อมวงแหวนตัวเลข 1 2 3 4 ... 32 สำหรับแต่ละพอร์ตเพื่อแยกความแตกต่างและการติดตั้งที่ดีขึ้น
