| ขั้นต่ำ: | 500 pcs |
| ราคา: | 0.36USD-30USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 pc / plastic bag |
| Delivery period: | 5-8days after payment |
| ความสามารถในการจัดหา: | 15,000 pcs / day |

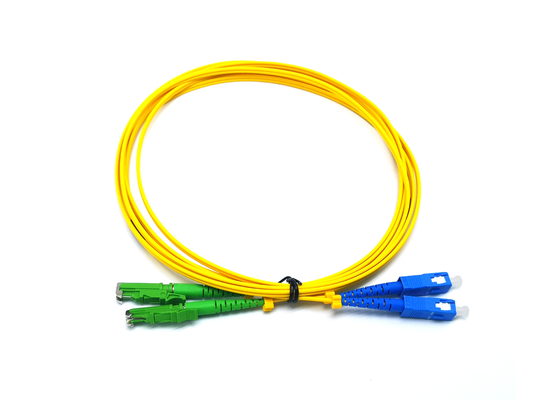

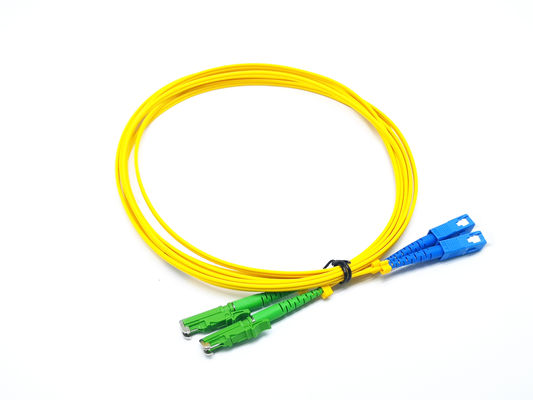

E2000 APC ถึง SC UPC สายแพทช์ไฟเบอร์ออปติก Singlemode Simplex 1.8 มม. LSZH Riser Cable
รายละเอียดโดยย่อของจัมเปอร์ไฟเบอร์ออปติก:
สายแพทช์ไฟเบอร์ออปติกเป็นหนึ่งในส่วนประกอบที่ใช้กันมากที่สุดในเครือข่ายใยแก้วนำแสง สายแพทช์ออปติกเรียกอีกอย่างว่าไฟเบอร์ออปติก
สายจัมเปอร์หรือสายไฟเบอร์ออปติกโดยทั่วไปมีสายแพทช์ไฟเบอร์ออปติกสองประเภท: สายแพทช์ไฟเบอร์ออปติกโหมดเดียวและสายแพทช์ไฟเบอร์ออปติกมัลติโหมด
โหมดไฟเบอร์หมายถึงโหมดการส่งสัญญาณไฟเบอร์ออปติกในแกนสายเคเบิลใยแก้วนำแสงไฟเบอร์โหมดเดียวคือใยแก้ว 9/125um ตรงกลางและสีแจ็คเก็ตสีเหลือง สายแพทช์ไฟเบอร์ออปติกหลายโหมดมีใยแก้ว 50/125 หรือ 62.5/125 ตรงกลางและสีแจ็คเก็ตสีส้ม

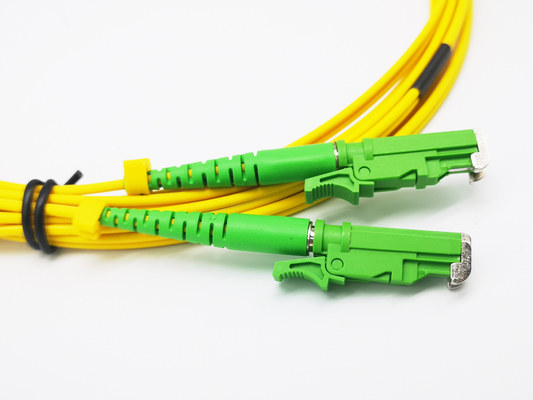

สายแพทช์ไฟเบอร์ออปติก E2000 เป็นหนึ่งในรูปแบบล่าสุดที่พัฒนาโดยไดมอนด์ E2000 เป็นชัตเตอร์แบบสปริงที่ใช้เพื่อป้องกันปลอกโลหะจากฝุ่นและรอยขีดข่วนขั้วต่อไฟเบอร์ E2000 มีขนาดใกล้เคียงกันของขั้วต่อไฟเบอร์ SC
สายแพทช์ไฟเบอร์ออปติก SC ถูกคิดค้นโดยบริษัทญี่ปุ่น NTTเป็นหนึ่งในสายแพทช์ไฟเบอร์ออปติกที่ใช้กันอย่างแพร่หลายมากที่สุด
สายแพทช์ไฟเบอร์ออปติก SC มีต้นทุนต่ำ ความเรียบง่ายและความทนทานที่ดี สายแพทช์ไฟเบอร์ออปติก SC มีแถบล็อคบน
การสิ้นสุดสายเคเบิลเป็นขั้วต่อไฟเบอร์ออปติกแบบผลักและดึง
ข้อกำหนดทางเทคนิคของสายแพทช์ไฟเบอร์ออปติก
|
สิ่งของ |
มาตรฐาน,ปรมาจารย์ |
|
ประเภทตัวเชื่อมต่อ |
LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC,LC/APC.MU/APC |
|
ดูเพล็กซ์ MTRJ/หญิง, MTRJ/ชาย |
|
|
ประเภทไฟเบอร์ |
|
|
9/125 SMF-28 หรือเทียบเท่า (ทำครั้งเดียว) OS1 |
|
|
50/125, 62.5/125 (มัลติโหมด) OM2&OM1 |
|
|
50/125, 10G (มัลติโหมด) OM3 |
|
|
ประเภทสายเคเบิล |
ซิมเพล็กซ์ ดูเพล็กซ์ (Zipcord) |
|
Φ3.0mm, Φ2.0mm, Φ1.8mm |
|
|
พีวีซี Φ1.6มม. หรือ LSZH |
|
|
Φ0.9มม., Φ0.6มม. บัฟเฟอร์ไฟเบอร์ PVC หรือ LSZH |
|
|
ลักษณะการขัดเงา |
UPC, SPC, APC (8° & 6°) |
|
การสูญเสียการแทรก |
≤ 0.1dB (สำหรับโหมด Singlemode Master) |
|
≤ 0.25dB (สำหรับโหมด Singlemode Standard) |
|
|
≤ 0.25dB (สำหรับมัลติโหมด) |
|
|
ทดสอบโดย JDS ฿3750 |
|
|
|
UPC ≥ 50dB |
|
SPC ≥ 55dB |
|
|
APC ≥ 60dB (ประเภท 65dB) |
|
|
ทดสอบโดย JDS ฿3750 |
|
|
ความสามารถในการทำซ้ำ |
±0.1dB |
|
อุณหภูมิในการทำงาน |
-40°C ถึง 85°C |
|
(สำหรับโหมดโสด) |
Ferrule Endface Radius |
|
7 มม. ≤ R ≤ 12 มม. (สำหรับ APC) |
|
|
10 มม. ≤ R ≤ 25 มม. (สำหรับมาตรฐาน) |
|
|
Apex Offset ≤ 30 μm (สำหรับมาสเตอร์) |
|
|
Apex Offset ≤ 50 μm (สำหรับมาตรฐาน) |
|
|
ตัดราคา -50nm ≤ U ≤ 50nm |
|
|
ทดสอบโดย DORC ZX-1 |
คุณสมบัติสายแพทช์ E2000
การประยุกต์ใช้สายแพทช์ SC:
ระบบสื่อสารไฟเบอร์, เครือข่ายการเข้าถึงไฟเบอร์, การส่งข้อมูล, CATV, LAN, อุปกรณ์ทดสอบ, เซ็นเซอร์ใยแก้วนำแสง, ฯลฯ
สายแพทช์ Yingda Fibra Optica จะบรรจุอย่างดีในรัศมีโค้งงอที่เหมาะสม และสายแพทช์ zipcord จะใช้ท่อหดด้วยความร้อนที่ข้อต่อฝ่าวงล้อมเพื่อป้องกัน และผูกไนลอนเพื่อพันขั้วต่อเข้าที่เครื่องหมายตัวเลข เช่น A/B หรือ 1/2 เพื่อแยกขั้วต่อดูเพล็กซ์

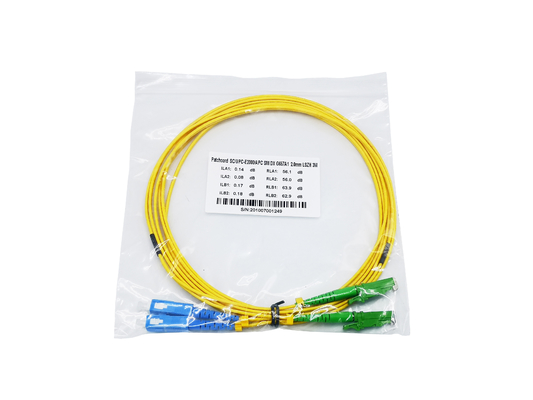

Patchcord จะจัดส่งพร้อมสติกเกอร์รายงานผลการทดสอบบนถุงพลาสติก รับประกันคุณภาพ 100%
ยอมรับสติกเกอร์แบบกำหนดเองที่มีโลโก้ แบรนด์ ผู้ผลิต หมายเลขชิ้นส่วน ข้อมูลโครงการ ฯลฯ
ข้อมูลการสั่งซื้อ
| สิ่งของ | พารามิเตอร์ |
| ประเภทตัวเชื่อมต่อ | FC, ST, SC, LC, MU, MPO, E2000, MTRJ, SMA |
| จบหน้า | UPC PC APC |
| เส้นผ่านศูนย์กลางของสายเคเบิล | Ф0.9มม., Ф1.6มม., Ф1.8มม., Ф2มม., Ф2.4มม., Ф3มม.,Ф3.5mm,2.0*3.0mm,2.0*5.0mm,4.0*7.0mm,3.5*6.5mm,ฯลฯ |
| จำนวนไฟเบอร์ | simplex, duplex, 4 core, 6 core, 8 core, 12 core หรือลูกค้าระบุ |
| ชนิดไฟเบอร์ | G652B, G652D, G655, G657A1, G657A2, 50/125, อืม 62.5/125um, OM3 (50/125-150), OM4 (50/125-300) เป็นต้น |
| สีตัวเรือนตัวเชื่อมต่อ | สีฟ้า, สีเบจ, น้ำ, สีม่วง, สีแดงกุหลาบ, สีเขียว, ฯลฯ |
| สีบูต | สีเทา, สีฟ้า, สีเขียว, สีขาว, สีแดง, สีดำ, สีเขียว, ฯลฯ |
| แจ็คเก็ตเคเบิ้ล: | PVC, LSZH, TPU, PE ฯลฯ |
| ความยาวสายเคเบิล | กำหนดเอง |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
| ขั้นต่ำ: | 500 pcs |
| ราคา: | 0.36USD-30USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 pc / plastic bag |
| Delivery period: | 5-8days after payment |
| ความสามารถในการจัดหา: | 15,000 pcs / day |
E2000 APC ถึง SC UPC สายแพทช์ไฟเบอร์ออปติก Singlemode Simplex 1.8 มม. LSZH Riser Cable
รายละเอียดโดยย่อของจัมเปอร์ไฟเบอร์ออปติก:
สายแพทช์ไฟเบอร์ออปติกเป็นหนึ่งในส่วนประกอบที่ใช้กันมากที่สุดในเครือข่ายใยแก้วนำแสง สายแพทช์ออปติกเรียกอีกอย่างว่าไฟเบอร์ออปติก
สายจัมเปอร์หรือสายไฟเบอร์ออปติกโดยทั่วไปมีสายแพทช์ไฟเบอร์ออปติกสองประเภท: สายแพทช์ไฟเบอร์ออปติกโหมดเดียวและสายแพทช์ไฟเบอร์ออปติกมัลติโหมด
โหมดไฟเบอร์หมายถึงโหมดการส่งสัญญาณไฟเบอร์ออปติกในแกนสายเคเบิลใยแก้วนำแสงไฟเบอร์โหมดเดียวคือใยแก้ว 9/125um ตรงกลางและสีแจ็คเก็ตสีเหลือง สายแพทช์ไฟเบอร์ออปติกหลายโหมดมีใยแก้ว 50/125 หรือ 62.5/125 ตรงกลางและสีแจ็คเก็ตสีส้ม
สายแพทช์ไฟเบอร์ออปติก E2000 เป็นหนึ่งในรูปแบบล่าสุดที่พัฒนาโดยไดมอนด์ E2000 เป็นชัตเตอร์แบบสปริงที่ใช้เพื่อป้องกันปลอกโลหะจากฝุ่นและรอยขีดข่วนขั้วต่อไฟเบอร์ E2000 มีขนาดใกล้เคียงกันของขั้วต่อไฟเบอร์ SC
สายแพทช์ไฟเบอร์ออปติก SC ถูกคิดค้นโดยบริษัทญี่ปุ่น NTTเป็นหนึ่งในสายแพทช์ไฟเบอร์ออปติกที่ใช้กันอย่างแพร่หลายมากที่สุด
สายแพทช์ไฟเบอร์ออปติก SC มีต้นทุนต่ำ ความเรียบง่ายและความทนทานที่ดี สายแพทช์ไฟเบอร์ออปติก SC มีแถบล็อคบน
การสิ้นสุดสายเคเบิลเป็นขั้วต่อไฟเบอร์ออปติกแบบผลักและดึง
ข้อกำหนดทางเทคนิคของสายแพทช์ไฟเบอร์ออปติก
|
สิ่งของ |
มาตรฐาน,ปรมาจารย์ |
|
ประเภทตัวเชื่อมต่อ |
LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC,LC/APC.MU/APC |
|
ดูเพล็กซ์ MTRJ/หญิง, MTRJ/ชาย |
|
|
ประเภทไฟเบอร์ |
|
|
9/125 SMF-28 หรือเทียบเท่า (ทำครั้งเดียว) OS1 |
|
|
50/125, 62.5/125 (มัลติโหมด) OM2&OM1 |
|
|
50/125, 10G (มัลติโหมด) OM3 |
|
|
ประเภทสายเคเบิล |
ซิมเพล็กซ์ ดูเพล็กซ์ (Zipcord) |
|
Φ3.0mm, Φ2.0mm, Φ1.8mm |
|
|
พีวีซี Φ1.6มม. หรือ LSZH |
|
|
Φ0.9มม., Φ0.6มม. บัฟเฟอร์ไฟเบอร์ PVC หรือ LSZH |
|
|
ลักษณะการขัดเงา |
UPC, SPC, APC (8° & 6°) |
|
การสูญเสียการแทรก |
≤ 0.1dB (สำหรับโหมด Singlemode Master) |
|
≤ 0.25dB (สำหรับโหมด Singlemode Standard) |
|
|
≤ 0.25dB (สำหรับมัลติโหมด) |
|
|
ทดสอบโดย JDS ฿3750 |
|
|
|
UPC ≥ 50dB |
|
SPC ≥ 55dB |
|
|
APC ≥ 60dB (ประเภท 65dB) |
|
|
ทดสอบโดย JDS ฿3750 |
|
|
ความสามารถในการทำซ้ำ |
±0.1dB |
|
อุณหภูมิในการทำงาน |
-40°C ถึง 85°C |
|
(สำหรับโหมดโสด) |
Ferrule Endface Radius |
|
7 มม. ≤ R ≤ 12 มม. (สำหรับ APC) |
|
|
10 มม. ≤ R ≤ 25 มม. (สำหรับมาตรฐาน) |
|
|
Apex Offset ≤ 30 μm (สำหรับมาสเตอร์) |
|
|
Apex Offset ≤ 50 μm (สำหรับมาตรฐาน) |
|
|
ตัดราคา -50nm ≤ U ≤ 50nm |
|
|
ทดสอบโดย DORC ZX-1 |
คุณสมบัติสายแพทช์ E2000
การประยุกต์ใช้สายแพทช์ SC:
ระบบสื่อสารไฟเบอร์, เครือข่ายการเข้าถึงไฟเบอร์, การส่งข้อมูล, CATV, LAN, อุปกรณ์ทดสอบ, เซ็นเซอร์ใยแก้วนำแสง, ฯลฯ
สายแพทช์ Yingda Fibra Optica จะบรรจุอย่างดีในรัศมีโค้งงอที่เหมาะสม และสายแพทช์ zipcord จะใช้ท่อหดด้วยความร้อนที่ข้อต่อฝ่าวงล้อมเพื่อป้องกัน และผูกไนลอนเพื่อพันขั้วต่อเข้าที่เครื่องหมายตัวเลข เช่น A/B หรือ 1/2 เพื่อแยกขั้วต่อดูเพล็กซ์
Patchcord จะจัดส่งพร้อมสติกเกอร์รายงานผลการทดสอบบนถุงพลาสติก รับประกันคุณภาพ 100%
ยอมรับสติกเกอร์แบบกำหนดเองที่มีโลโก้ แบรนด์ ผู้ผลิต หมายเลขชิ้นส่วน ข้อมูลโครงการ ฯลฯ
ข้อมูลการสั่งซื้อ
| สิ่งของ | พารามิเตอร์ |
| ประเภทตัวเชื่อมต่อ | FC, ST, SC, LC, MU, MPO, E2000, MTRJ, SMA |
| จบหน้า | UPC PC APC |
| เส้นผ่านศูนย์กลางของสายเคเบิล | Ф0.9มม., Ф1.6มม., Ф1.8มม., Ф2มม., Ф2.4มม., Ф3มม.,Ф3.5mm,2.0*3.0mm,2.0*5.0mm,4.0*7.0mm,3.5*6.5mm,ฯลฯ |
| จำนวนไฟเบอร์ | simplex, duplex, 4 core, 6 core, 8 core, 12 core หรือลูกค้าระบุ |
| ชนิดไฟเบอร์ | G652B, G652D, G655, G657A1, G657A2, 50/125, อืม 62.5/125um, OM3 (50/125-150), OM4 (50/125-300) เป็นต้น |
| สีตัวเรือนตัวเชื่อมต่อ | สีฟ้า, สีเบจ, น้ำ, สีม่วง, สีแดงกุหลาบ, สีเขียว, ฯลฯ |
| สีบูต | สีเทา, สีฟ้า, สีเขียว, สีขาว, สีแดง, สีดำ, สีเขียว, ฯลฯ |
| แจ็คเก็ตเคเบิ้ล: | PVC, LSZH, TPU, PE ฯลฯ |
| ความยาวสายเคเบิล | กำหนดเอง |
