| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | FPG-ST-OS1-0.9-2-W |
| ขั้นต่ำ: | 100 PCS |
| ราคา: | 0.16USD-19.9USD |

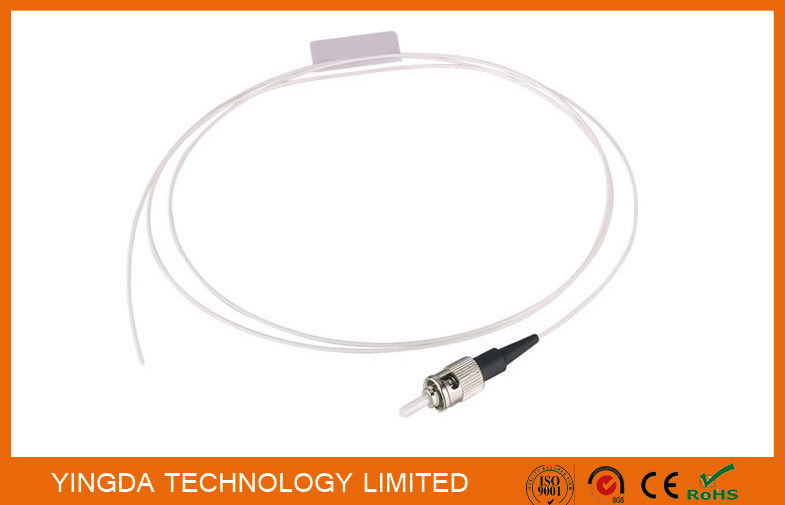

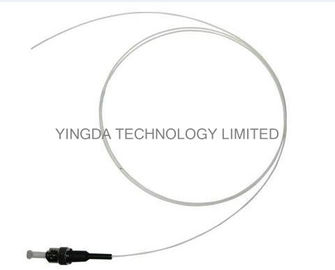

ST UPC SM SX สายสับ, สายสับไฟเบอร์ออปติก
สายใย ST Pigtail ยังคงเป็นที่นิยมมากที่สุด Pigtail, มันมีเครื่องติดเชือกและกระบอกยาว 2.5 มิลลิเมตรเซรามิก (ปกติ) หรือโพลีเมอร์ ferrule เพื่อถือเส้นใยสายใย ST Pigtail (ปลายตรง) เป็นสายใย Pigtail ที่ใช้ปั๊กและซ็อคที่ล็อคในสถานที่ด้วยล็อคสล็อคST Pigtail เป็นมาตรฐานการปรับปรุงครั้งแรกสําหรับสายไฟเบอร์ออปติก และ ST Fiber Pigtail เป็นหนึ่งใน Pigtails สายไฟเบอร์ชั้นนํา

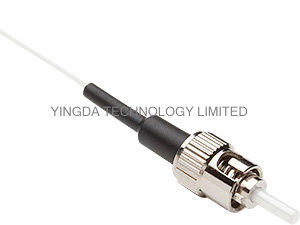

ST Pigtail มีกระเป๋าสตางค์แบบกระบี่ และมีสปริงยาวติดสปริงถือเส้นใย
มีให้เลือกทั้งในแบบ Multimode และ Single Mode มีตัวปรับแบบซิมพล็กซ์และดูพล็กซ์ติดตั้งแนวราบ มีตัวปรับแบบมีกล่องโลหะหรือพลาสติกด้วยการเลือกของฟอสฟอร์ทองแดงหรือซิรคอนเนีย split sleeve.
การใช้งาน
ลักษณะของสายพับพลาช
รายละเอียด
|
ประเภทเครื่องเชื่อม |
LC,SC,ST,FC.MU,MPO,SC/APC,FC/APC,LC/APC MU/AP Duplex MTRJ/หญิง, MTRJ/ชาย |
|
ประเภทเส้นใย |
9/125um SMF-28 หรือเทียบเท่า (โหมดเดียว) OS1 (มัลติโมด) 50/125um OM1, 62.5/125um OM2 & 50/125um, 10G OM3, OM4 |
|
ประเภทสาย |
ซิมเพล็กซ์ ซิมเพล็กซ์ (Zip cord) Φ3.0mm, Φ2.0mm Φ1.8mm Φ1.6mm PVC หรือ LSZH Φ0.9mm Φ0.6mm สายใยพับเฟอร์ PVC หรือ LSZH |
|
วิธีการเคลือบ |
UPC,SPC,APC (8°& 6°) |
|
การสูญเสียการใส่ |
≤ 0.1dB (สําหรับ Single mode Master) ≤ 0.25dB (สําหรับมาตรฐานโหมดเดียว) ≤ 0.25dB (สําหรับ Multi-mode) ทดสอบโดย JDS RM 3750 |
|
ผลกําไรเสีย (สําหรับโหมดเดียว) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (ประมาณ 65dB) ทดสอบโดย JDS RM3750 |
|
ความสามารถในการซ้ํา |
± 0.1dB |
|
อุณหภูมิการทํางาน |
-40°C ถึง 85°C |
|
ความต้องการทางกณิตศาสตร์ (สําหรับโหมดเดียว) |
ขนาดของกระบอก: 7mm ≤ R ≤ 12mm (สําหรับ APC) 10mm ≤ R ≤ 25mm (สําหรับมาตรฐาน) ความละเอียดสูง ≤ 30 μm (สําหรับ Master) ความละเอียดสูง ≤ 50 μm การตัดล่าง -50nm ≤ U ≤ 50nm ทดสอบโดย DORC ZX-1 |
ข้อมูลการสั่งซื้อ
ST / PC MM 50/125 SIMPLEX 0.9 มิลลิเมตร
1 2 3 4 5 6 7
1 ประเภทเครื่องเชื่อม: FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA
2 ใบปลายขั้ว: PC, UPC
3 ประเภทแกน: แบบเดียว (SM: 9/125um), Multimode (MM: 50/125um หรือ 62.5/125um)
OM3 10Gigabit, OM4
4 สายเคเบิล จํานวน: ซิมพล็กซ์ หรือ ดูเพล็กซ์
5 กว้างเคเบิล: Ф3.0mm, Ф2.4mm, Ф2.0mm, Ф1.8mm, Ф1.6mm, Ф0.9mm
6 ความยาวของสายเคเบิล: 1, 2, 3 เมตรหรือตามความต้องการ
7 ประเภทเคเบิล: PVC, LSZH
เรายังนําเสนอ ST XPFit Pigtail ไม่มี epoxy สําหรับการสิ้นสุดสนามที่รวดเร็ว ST เป็นหนึ่งในรุ่นเก่าของ Pigtail แต่ยังคงถูกใช้อย่างแพร่หลายสําหรับเครือข่ายมัลติโมดรวมถึง LAN สําหรับอาคารและคัมพัสยินดีต้อนรับการสอบถาม
