| ขั้นต่ำ: | 100 |
| ราคา: | 0.2USD-100USD |
| บรรจุภัณฑ์มาตรฐาน: | กล่องกล่อง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทำการ |
| วิธีการจ่ายเงิน: | ที/ที, อาลีเพย์, เพย์พาล |
| ความสามารถในการจัดหา: | 1,000 ชิ้น/วัน |

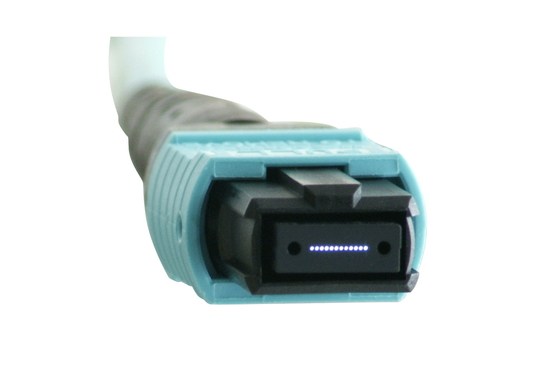

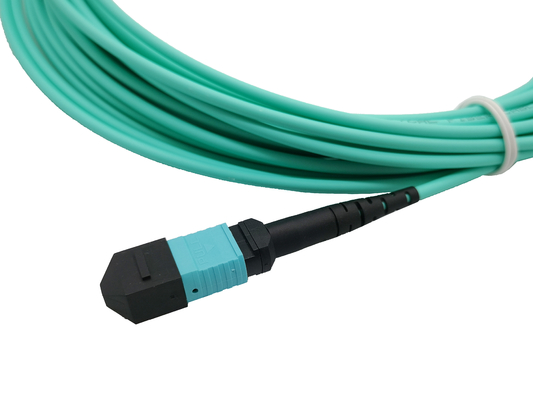

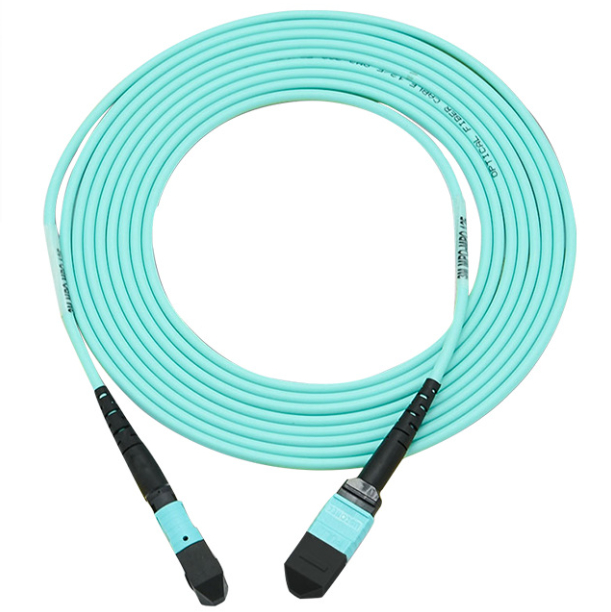

สายเคเบิล MPO 400G MPO ถึง MPO Patch Cord ตัวเมีย OM3 16 ไฟเบอร์ ชนิด B 5M
สายแพทช์เคเบิล MPO ถึง MPO 16 ไฟเบอร์ เหมาะสำหรับการใช้งานดาต้าเซ็นเตอร์หรือโครงสร้างพื้นฐานไฟเบอร์อย่างรวดเร็ว ใช้สำหรับเชื่อมต่อระหว่างตลับ MPO หรือสายแพทช์ไฟเบอร์แบบ Fan Out ระหว่าง HAD และ EDA โครงสร้างสายแพทช์แบบ Plug and Play ที่มีประสิทธิภาพสูงช่วยลดต้นทุนการติดตั้งเริ่มต้นและการบำรุงรักษาประจำวันได้อย่างมาก สายเคเบิลหลักของ Yingda MPO ใช้สายเคเบิลไฟเบอร์และส่วนประกอบ MPO ที่เลือกสรร พร้อมการสูญเสียการแทรกต่ำ การสูญเสียการคืนกลับสูง ตอบสนองความต้องการของเครือข่ายข้อมูลความเร็วสูงได้อย่างเต็มที่
ข้อมูลจำเพาะของขั้วต่อ MTP MPO 16 ไฟเบอร์
| พารามิเตอร์ทางแสง | ||||
| การสูญเสียการแทรก (dB) | SM มาตรฐาน | SM Elite | MM มาตรฐาน | MM Elite |
| ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| การสูญเสียการคืนกลับ (dB) | ≥60 | ≥6020 | ||
| ความทนทาน (dB) | ≤0.2 500 ครั้งในการผสมพันธุ์ | |||
| ความต้านทานแรงดึง (kgf) | 10 | |||
| อุณหภูมิในการทำงาน (℃) | -20 ~+70 | |||
| ความยาวคลื่นในการวัด (nm) | 1310 | 850 | ||
| พารามิเตอร์ทางเรขาคณิต | ||||
| รายการ | แกน X | แกน Y | ||
| ต่ำสุด | สูงสุด | ต่ำสุด | สูงสุด | |
| รัศมีความโค้ง (มม.) | 500 | – | 50 | – |
| มุมขัดเงา | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| รายการ | ต่ำสุด | สูงสุด | ||
| ความสูงของไฟเบอร์ (nm) | 1000 | 3000 | ||
| ข้อผิดพลาดความสูงของไฟเบอร์สูงสุด (nm) | 600 | |||
| ข้อผิดพลาดความสูงของไฟเบอร์ที่อยู่ติดกัน (nm) | -300 | +300 | ||
| ข้อผิดพลาดความสูงของไฟเบอร์เฉลี่ย (nm) | -300 | +300 | ||
| เว้ากลาง (nm) | 300 | |||
มาตรฐานสายแพทช์ไฟเบอร์ MPO 16 ไฟเบอร์:
Ø เป็นไปตามมาตรฐาน IEC 61754-7& JIS C5982
Ø การเดินสายแบบมีโครงสร้างตาม TIA-568-C
คุณสมบัติสายแพทช์ MPO 16 ไฟเบอร์
Ø การติดตั้งแบ็คโบน
Ø เลือกได้ทั้งสองด้านพร้อมพิน (ชนิดตัวผู้) หรือทั้งสองด้านไม่มีพิน (ชนิดตัวเมีย)
Ø จำนวนไฟเบอร์ที่มีให้เลือก 12/24/36/48/72/96/144 ไฟเบอร์
Ø โครงสร้างสายเคเบิลแบบกลมและแกนขนาดเล็กเพื่อขจัดความไวต่อการโค้งงอและประหยัดพื้นที่
Ø มีให้เลือกทั้งโหมดเดี่ยว G 652 D และ G 657, มัลติโหมด OM2, OM3, OM4 ไฟเบอร์
Ø การออกแบบรูดึงเสริมเพื่อให้เหมาะกับการติดตั้งที่แตกต่างกันt
Parallel Optics
– สอดคล้องกับ Optical Internetworking Forum (OIF)
– สอดคล้องกับ Infiniband
Infiniband
– สอดคล้องกับ 10G Fiber Channel
– 40G,100G, 400G, 800G
– QSFP
การใช้งานสายเคเบิลหลัก 16F MPO:
Ø การเชื่อมต่อระหว่างเฟรมสวิตชิ่งออปติคัล
Ø การเข้าถึงขอบการ์ดความหนาแน่นของไฟเบอร์สูง
Ø สายเคเบิลหลักอาร์เรย์
Ø การเดินสายดาต้าเซ็นเตอร์
ขั้วสายเคเบิลหลัก MPO MTP 3 ประเภท
โครงสร้างสายเคเบิลหลัก:
เวิร์คช็อปสายแพทช์ YINGDA'S MPO
ทีมงานผลิตสายเคเบิล MPO ของ YINGDA ใช้การทดสอบหลายครั้งเพื่อควบคุมคุณภาพอย่างเข้มงวดสำหรับลูกค้า การตรวจสอบ End-Face 100% และการทดสอบขั้ว
วิดีโอ
วิดีโอ
|
|
