| ขั้นต่ำ: | 100 |
| ราคา: | 0.2USD-100USD |
| บรรจุภัณฑ์มาตรฐาน: | กล่องกล่อง |
| ระยะเวลาการจัดส่ง: | 5-8 วันทำการ |
| วิธีการจ่ายเงิน: | ที/ที, อาลีเพย์, เพย์พาล |
| ความสามารถในการจัดหา: | 1,000 ชิ้น/วัน |

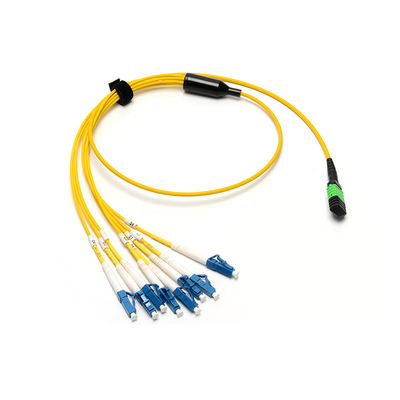

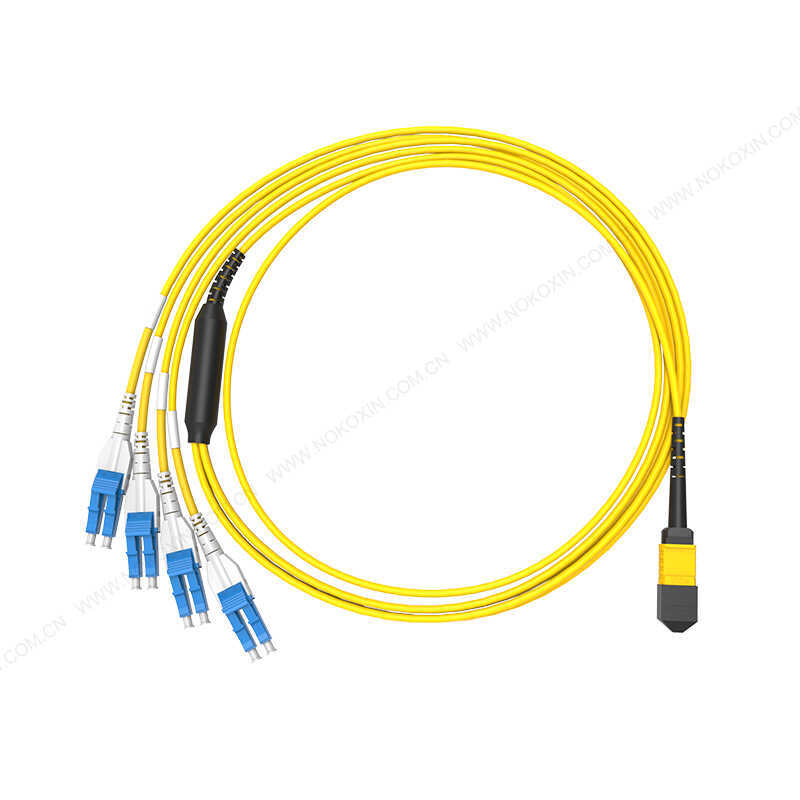

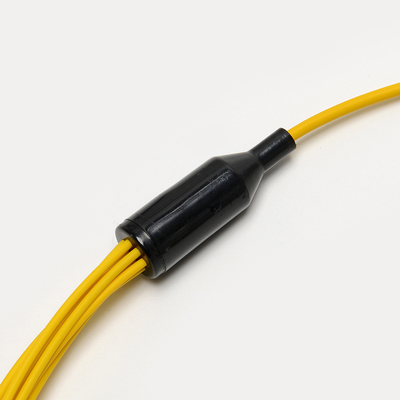

คำอธิบายสายเคเบิล MPO
ชุดสายเคเบิล MPO/MTP ribbon และ trunk mulit-core ช่วยอำนวยความสะดวกในการติดตั้งสายเคเบิล backbone ความหนาแน่นสูงในศูนย์ข้อมูลและสภาพแวดล้อมไฟเบอร์อื่นๆ ลดเวลาและค่าใช้จ่ายในการติดตั้งหรือกำหนดค่าเครือข่ายใหม่
MTP/MPO ใช้เพื่อเชื่อมต่อเทปคาสเซ็ต แผง หรือ fan out โดยมีให้เลือกในประเภทไฟเบอร์ในรุ่นมาตรฐาน 8, 12, 24 หรือ 48 คอร์ โดยใช้โครงสร้างสายเคเบิลขนาดเล็กและทนทาน สายเคเบิลขนาดกะทัดรัดช่วยเพิ่มประสิทธิภาพการใช้ช่องทางสายเคเบิลและปรับปรุงการไหลเวียนของอากาศ
สายเคเบิล MPO/MTP เหล่านี้สร้างขึ้นด้วยส่วนประกอบคุณภาพสูงสุด มีรุ่น elite ที่สูญเสียน้อย โดยมีค่าการแทรกต่ำสำหรับเครือข่ายความเร็วสูงที่ต้องการซึ่งงบประมาณพลังงานมีความสำคัญ
คุณสมบัติ
[ความเร็วสูงและความหนาแน่นสูง] สายเคเบิลใยแก้วนำแสง mpo นี้มีไฟเบอร์มัลติโหมดคุณภาพระดับพรีเมียม สายเคเบิล mpo om5 ให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ การสูญเสียการแทรกต่ำ (IL≤0.35dB) และการสูญเสียการส่งกลับสูง (RL≥60dB) รองรับ 10G/40G/100gigabit
[การประยุกต์ใช้สายเคเบิล MPO Breakout] พื้นที่อยู่อาศัย ห้องในสวนอุตสาหกรรม อาคารพาณิชย์ การเชื่อมต่อสัญญาณออปติคัล ศูนย์ข้อมูลขนาดใหญ่ ระบบสายเคเบิลหนาแน่นของอาคาร ระบบสื่อสารใยแก้วนำแสง เครือข่ายโทรทัศน์เคเบิล โทรคมนาคม LANแอปพลิเคชัน GPON/EPON,เครือข่ายบริเวณกว้าง, fttx
[LSZH Jacket Multimode Fiber เพื่อความปลอดภัย] สายแพทช์ไฟเบอร์ของเรามีวัสดุแจ็คเก็ต lszh low smoke zero halogen (ค่าสัมประสิทธิ์แรงเสียดทานμ<0.2) ให้ความทนทานต่อไฟและผลิตควันและไอระเหยที่เป็นพิษน้อยที่สุดในกรณีที่เกิดไฟไหม้ และทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิ -20ºc ถึง +70ºc
[จัดส่งรวดเร็ว] สายแพทช์ MPO ของเราเป็นหนึ่งในชุดสายเคเบิลใยแก้วนำแสงหลายพันรายการที่มีอยู่ในสต็อกและพร้อมจัดส่ง ระยะเวลารอคอยประมาณ 2-3 วันทำการ
พารามิเตอร์ออปติคัลของขั้วต่อ MPO
|
การสูญเสียการแทรก (dB)
|
SM มาตรฐาน
|
SM Elite
|
MM มาตรฐาน
|
MM Elite
|
|
|
≤0.7
|
≤0.35
|
≤0.7
|
≤0.35
|
||
|
การสูญเสียการส่งกลับ (dB)
|
≥60
|
≥20
|
|||
|
ความทนทาน (dB)
|
≤0.2, 500 ครั้งในการผสมพันธุ์
|
||||
|
ความต้านทานแรงดึง (kgf)
|
10
|
||||
|
อุณหภูมิในการทำงาน (℃)
|
-20 ~+70
|
||||
|
ความยาวคลื่นในการวัด (nm)
|
1310
|
850
|
|||
|
มาตรฐาน
|
IEC61754-7, IEC61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5(FOCIS5), การเดินสายแบบมีโครงสร้างตาม TIA-568-C, ช่องไฟเบอร์ 10G, 40G และ 100G IEEE 802.3, ฯลฯ
|
||||
|
สีตัวเรือน
|
ขั้วต่อสีเขียว + บูทสีดำ
|
ขั้วต่อสีเหลือง + บูทสีดำ
|
OM1&OM2: ขั้วต่อสีเบจ + บูทสีดำ
OM3&OM4: ขั้วต่อสีฟ้า + บูทสีดำ
OM3&OM4: ขั้วต่อสีม่วง + บูทสีดำ
|
||
พารามิเตอร์ทางเรขาคณิต
| รายการ | แกน X | แกน Y | ||
| ต่ำสุด | สูงสุด | ต่ำสุด | สูงสุด | |
| รัศมีความโค้ง (มม.) | 500 | – | 50 | – |
| มุมขัดเงา | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| รายการ | ต่ำสุด | สูงสุด | ||
| ความสูงของไฟเบอร์ (nm) | 1000 | 3000 | ||
| ข้อผิดพลาดความสูงของไฟเบอร์สูงสุด (nm) | 600 | |||
| ข้อผิดพลาดความสูงของไฟเบอร์ที่อยู่ติดกัน (nm) | -300 | +300 | ||
| ค่าเฉลี่ย ข้อผิดพลาดความสูงของไฟเบอร์ (nm) | -300 | +300 | ||
| เว้ากลาง (nm) | 300 | |||

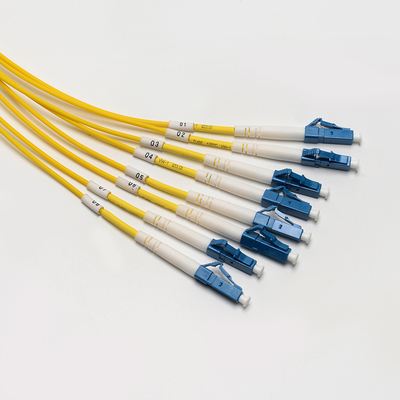

ขั้วต่อไฟเบอร์ LC/SC/FC
| โหมดไฟเบอร์ | โหมดเดี่ยว | มัลติโหมด | |
| การขัดเงาขั้วต่อ | PC | APC | PC |
| การสูญเสียการแทรก (dB) | ≤0.3 | ||
| การสูญเสียการส่งกลับ (dB) | ≥50 | ≥60 | ≥35 |
| ความสามารถในการทำซ้ำ (dB) | ≤0.2, 1000 ครั้งในการผสมพันธุ์ | ||
| อุณหภูมิในการทำงาน (℃) | -40 ~+85 | ||
| ความยาวคลื่นในการวัด (nm) | 1310 | 850 | |
แผนภาพโครงสร้าง MPO
ประเภทสายแพทช์ MPO เพิ่มเติมสำหรับตัวเลือก
เวิร์คช็อปสายแพทช์ MPO ของ YINGDA
ทีมงานผลิตสายเคเบิล YINGDA MPO ใช้การทดสอบหลายครั้งเพื่อควบคุมคุณภาพอย่างเข้มงวดสำหรับลูกค้า การตรวจสอบ End-Face 100% และการทดสอบขั้ว
