| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | 1*8 optical splitter |
| ขั้นต่ำ: | 100 pcs |
| ราคา: | 1.1USD-4.58USD |
| ระยะเวลาการจัดส่ง: | 5-8days after payment |
| เงื่อนไขการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน, T/T, MoneyGram |

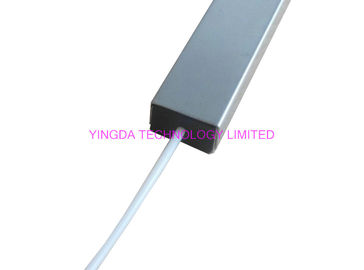

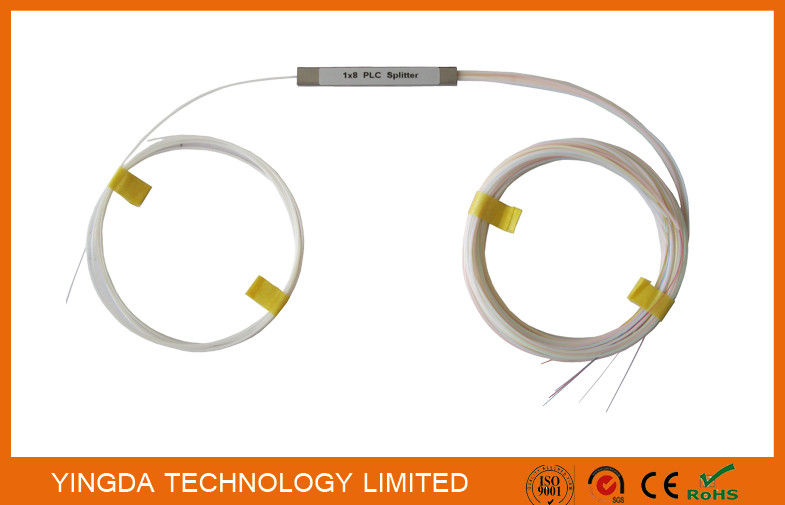

1:8 ไฟเบอร์โพน สปลิเตอร์ ท่อเหล็ก มินิโมดูลไม่มีบล็อก 900um,1x8
เครื่องแยกไฟเบอร์ออปติก ใช้ในการแยกแสงไฟเบอร์ออปติกเป็นหลายส่วนในอัตราส่วนหนึ่ง เครื่องแยกไฟเบอร์ออปติกเป็นองค์ประกอบที่ใช้ในเครือข่าย PON FTTXมีหลัก ๆ สองประเภทของ FTTH ปรสิต splitters ออทติกัล: หนึ่งคือเครื่องแยกแบบแบบหลอมแบบดั้งเดิมที่รู้จักกันในชื่อ FBT coupler หรือ FBT WDM optical splitter ซึ่งมีราคาที่แข่งขันอีกตัวคือเครื่องแยก PLC ที่ใช้เทคโนโลยี PLC (Planar Lightwave Circuit), ซึ่งมีขนาดคอมแพคต์และเหมาะสําหรับการใช้งานความหนาแน่น
ลักษณะ
· ความเหมือนกันที่ดีและการสูญเสียการใส่น้อย
· ความสูญเสียที่ขึ้นอยู่กับการขั้วโลกน้อย
· เครื่องจักรกลดีเยี่ยม
· ความมั่นคง Telecordia GR-1221 และ GR-1209
· องค์ประกอบผ่าน TLC-Certified สอดคล้องกับ YD1117-2001
·สภาพแวดล้อมการทํางาน: -40°C ถึง +85°C
· อัตราการสูญพันธุ์ของขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
การใช้งาน
· ไฟเบอร์ถึงจุด (FTTX)
· ไฟเบอร์ถึงบ้าน (FTTH)
· เครือข่ายออปติก passive ((PON, GEPON)
· เครือข่ายพื้นที่ท้องถิ่น (LAN)
·ทีวีเคเบิล (CATV)
· เครือข่ายโทรคมนาคม
· อุปกรณ์ทดสอบ
รายละเอียด
| ปริมาตร | การตั้งค่าท่าเรือ | ||||||||
| 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||||
| ประเภทเส้นใย | G.657A | ||||||||
| ความยาวคลื่นการทํางาน ((nm) | 1260 ~ 1650 | ||||||||
| ความสูญเสียการใส่ (dB) | แบบปกติ | 3.9 | 7.0 | 10.2 | 13.2 | 16.2 | 19.7 | ||
| แม็กซ์ | 4.2 | 7.4 | 10.7 | 13.7 | 17.1 | 21.2 | |||
| การสูญเสียความเหมือนกัน (dB) | แม็กซ์ | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | ||
| ความสูญเสีย (dB) | นาที | 50 | 50 | 50 | 50 | 50 | 50 | ||
| PDL (dB) | แม็กซ์ | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||
| การกํากับ (dB) | นาที | 55 | 55 | 55 | 55 | 55 | 55 | ||
| ขึ้นอยู่กับความยาวคลื่น การสูญเสีย ((dB) |
แม็กซ์ | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | ||
| ขึ้นอยู่กับอุณหภูมิ การสูญเสีย ((-40 ~ + 85 °C) |
แม็กซ์ | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | ||
| อุณหภูมิการทํางาน (°C) | -40~+85 | ||||||||
| อุณหภูมิการเก็บรักษา (°C) | -40~+85 | ||||||||
หมายเหตุ:
ด้านบนคือพารามิเตอร์สําหรับ Blockless Fiber PLC Splitter ด้วยเครื่องเชื่อม
ถ้าไม่มีเครื่องเชื่อม เสียการใส่จะลดลง 0.2dB
ภาพเพิ่มเติม

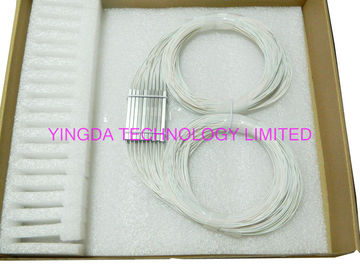

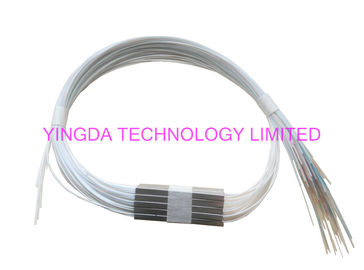

PLC splitter coulpler 1x8 ไม่มีเครื่องเชื่อม แพ็คในกล่องที่มีฟอง ผลงานที่ดีและคุ้มกันต่อเส้นใย ประหยัดค่าจัดส่งและปริมาณ

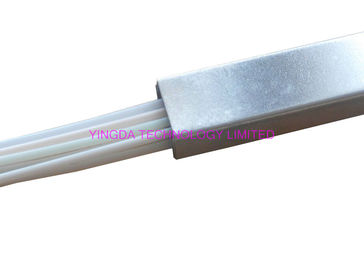

ท่อเหล็กแต่ละท่อ: 60 * 7 * 4 มิลลิเมตร, 2row / 4fibers ออก, กับวงแหวนรูปภาพบนแต่ละเส้นใย, "input" บน pigtails input. และสามารถติดป้าย: โลโก้, เลขลําดับและชื่อสินค้าตามคําขอของลูกค้า.
ข้อมูลการสั่งซื้อ
| PLCS | - | - | - | - | - | - | - |
| โครงสร้าง |
สายใย ประเภท |
แพ็คเกจ | หน่วยงาน | ผลิต | ความยาว | เครื่องเชื่อม | |
| โครงสร้าง | 0101 = 1x1, 0202 = 2x2, ..., 0164=1x64, 0264=2x64 | ||||||
| ประเภทเส้นใย | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
| ขนาดของแพคเกจ | A1, A2,...A12, D, E, F, K, U, G, C, T, R, X | ||||||
| ประเภท input |
B=250μm สายใยเปล่า L=900μm ท่อหลุด S=2.0mm, R=3.0mm, 0=ตัวปรับ |
||||||
| ประเภทผลิต |
B=250μm ไฟเบอร์เปล่า L=900μm ท่อลอย S=2.0mm R=3.0mm F = แบ่ง, 0 = อดอปเตอร์ |
||||||
| ความยาวหางหมู |
05=0.5m, 10=1.0m, 100=100m, 0=ตัวปรับ 15/10 = 1.5m ทางเข้า/1.0m ทางออก X = อื่นๆ |
||||||
| ประเภทเครื่องเชื่อม |
FU=FC/UPC, FA=FC/APC SU=SC/UPC, SA=SC/APC ST=ST/UPC LU=LC/UPC, LA=LC/APC MPA=MPO/APC FU/FA=FC/UPC input / FC/APC output การออก 00=ไม่มี X = อื่นๆ |
||||||
วิดีโอ
วิดีโอ
|
|
