| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | GYFJH |
| ขั้นต่ำ: | 10 km |
| ราคา: | สามารถต่อรองได้ |
| ระยะเวลาการจัดส่ง: | 5 working days |
| เงื่อนไขการจ่ายเงิน: | T/T or western Union |

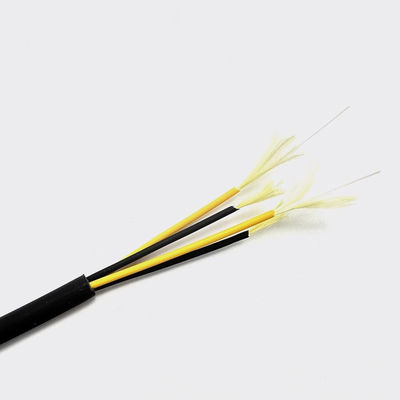

สถานีฐาน FTTA กลางแจ้งสายเคเบิล CPRI รอบ 2 แกน 7.0 มม. G657A2 LSZH BBU RRU
สายเคเบิลใยแก้วนำแสงของสถานีฐานที่ไม่มีเกราะ FTTA คือสายเคเบิลออปติคอลสีดำ ɸ7.0 มม. LSZH GJFJVเป็นสายเคเบิลกลางแจ้งที่มีความแข็งแรงสูง สามารถใช้กับท่อ ท่อส่งน้ำ และสภาพแวดล้อมที่รุนแรงได้ไฟเบอร์ยูนิตย่อยคือสายเคเบิลในอาคาร ɸ2.0 มม. พร้อมปลอก LSZH และมีสายเคเบิลบรรจุเส้นด้ายอะรามิด 2 ชิ้น ɸ2.0 มม. สำหรับส่วนประกอบความแข็งแรงของสายเคเบิลสีดำเหมาะสำหรับใช้งานกลางแจ้ง หากลูกค้าต้องการ สามารถติดเทปสแตนเลสหรือชั้นกั้นน้ำเพื่อการใช้งานที่ดีขึ้นได้
สาย GYFJHโครงสร้าง:
แอปพลิเคชั่นเคเบิล FTTA
ส่วนใหญ่ใช้ในการวางสายเคเบิลแนวนอนและแนวตั้งของสถานีฐานไร้สาย เช่น สถานีฐาน 3G 4G, การบินและอวกาศและการป้องกัน, การวินิจฉัยอุปกรณ์, เซ็นเซอร์ FO, FTTA ,FTTP, FTTX, WIMAX, BBU, RRU, RRH, LTE
คุณสมบัติสายเคเบิล CPRI ขนาด 7.0 มม
เคเบิลสถานีฐานเทคนิคพารามิเตอร์
| ประเภทสายเคเบิล | GYFJH | |
| จำนวนไฟเบอร์ | 2คอร์ | |
| เส้นผ่านศูนย์กลางของไฟเบอร์ | OD:245±10um | |
| บัฟเฟอร์แน่น | OD:0.87±0.05มม | |
| ฝักด้านใน | LSZH | |
| เส้นผ่านศูนย์กลางของเปลือกด้านใน | 2.0มม | |
| สีเปลือกด้านใน | สีฟ้าสีส้ม | |
| เปลือกนอกของสายเคเบิล | 7.0มม | |
| น้ำหนักสายเคเบิล | 42.3กก./กม | |
| ความต้านทานแรงดึง | ระยะยาว | 200N |
| ช่วงเวลาสั้น ๆ | 400N | |
| ต้านทานการบดขยี้ | ระยะยาว | 1100N/100มม |
| ช่วงเวลาสั้น ๆ | 2200N/100มม | |
| นาที.รัศมีโค้งงอ | พลวัต | 20D |
| คงที่ | 10วัน | |
| ช่วงอุณหภูมิ | -30-+70℃ | |
บันทึก: | ||
พารามิเตอร์ไฟเบอร์โหมดเดี่ยว
| รายการ | หน่วย | ค่า |
| การลดทอน | เดซิเบล/กม | 1310nm≤0.4 |
| การกระจายตัว | PS/nm.กม | 1285~1330nm≤3.5 |
| ความยาวคลื่นการกระจายเป็นศูนย์ | นิวตันเมตร | 13.00~1324 |
| ความชันการกระจายตัวเป็นศูนย์ | PS/nm.กม | ≤0.095 |
| ความยาวคลื่นตัดไฟเบอร์ | นิวตันเมตร | ≤1260 |
| เส้นผ่านศูนย์กลางของฟิลด์โหมด | อืม | 9.2±0.5 |
| ความเข้มข้นของฟิลด์โหมด | อืม | <=0.8 |
| เส้นผ่านศูนย์กลางการหุ้ม | อืม | 125±1.0 |
| การหุ้มที่ไม่เป็นวงกลม | % | ≤1.0 |
| ข้อผิดพลาดของความเข้มข้นของการเคลือบ/การหุ้ม | อืม | ≤12.5 |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±10 |
| การดัด การพึ่งพาอาศัยกัน การลดทอน | 1550nm, 1 รอบ, เส้นผ่านศูนย์กลาง 32 มม. 100rums, เส้นผ่านศูนย์กลาง 60 มม | ≤0.5 เดซิเบล |
| การทดสอบการพิสูจน์ | เคพีเอสไอ | ≥100 |
พารามิเตอร์ไฟเบอร์แบบหลายโหมด
| รายการ | หน่วย | ค่า | |
| การลดทอน | เดซิเบล/กม | 850 นาโนเมตร≤3.5 | |
| แบนด์วิธ | เมกะเฮิรตซ์·㎞ | 50/125um | 62.5/125 อืม |
| 850 นาโนเมตร≥200 | 850 นาโนเมตร≥160 | ||
| 1300 นาโนเมตร≥200 | 1300 นาโนเมตร≥200 | ||
| เส้นผ่านศูนย์กลางการหุ้ม | อืม | 125±1.0 | |
| การหุ้มที่ไม่เป็นวงกลม | % | ≤1.0 | |
| ข้อผิดพลาดของความเข้มข้นของการเคลือบ/การหุ้ม | อืม | ≤12.5 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 245±10 | |
| การดัด การพึ่งพาอาศัยกัน การลดทอน | 850nm, 1300nm 100 รอบ, เส้นผ่านศูนย์กลาง 75 มม | ≤0.5 ที่ 850 นาโนเมตร1300 นาโนเมตร | |
| การทดสอบการพิสูจน์ | เคพีเอสไอ | ≥100 | |
Yingda สามารถเพิ่มตัวเชื่อมต่อทุกชนิด SC FC LC ST บนสายเคเบิลกลางแจ้งสำหรับการก่อสร้างนอกสถานที่และมีคุณภาพมาตรฐานโทรคมนาคม และทดสอบ 100% ก่อนส่งมอบด้วยแพ็คเกจที่ดีที่สุด
ข้อมูลจำเพาะของตัวเชื่อมต่อ
| ประเภทตัวเชื่อมต่อ | DLC UPC APC |
| การสูญเสียการแทรก | ≤0.3db |
| การสูญเสียผลตอบแทน | ≥35db |
| โหมดไฟเบอร์ | โหมดเดียวหรือหลายโหมด |
| ความยาวคลื่นปฏิบัติการ | 850 นาโนเมตร, 1300 นาโนเมตร |
| ทดสอบความยาวคลื่น | 850 นาโนเมตร, 1300 นาโนเมตร |
| การทำซ้ำ | ≤0.1 |
| ความสามารถในการเปลี่ยนกันได้ | ≤0.2dB |
| ความทนทาน | ≤0.2dB |
| ความยาวไฟเบอร์ | 1ม., 2ม.….. ความยาวใดก็ได้ |
| ความยาวและความอดทน | 10ซม |
| อุณหภูมิในการทำงาน | -40C ~ +85C |
| อุณหภูมิในการจัดเก็บ | -40C ~ +85C |
