| ขั้นต่ำ: | 10 กม |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 2 กม. / รีลหรือ cusotmized |
| Delivery period: | 5 วันทำการ |
| วิธีการจ่ายเงิน: | T / T หรือ Western Union |
| ความสามารถในการจัดหา: | 500กม./เดือน |

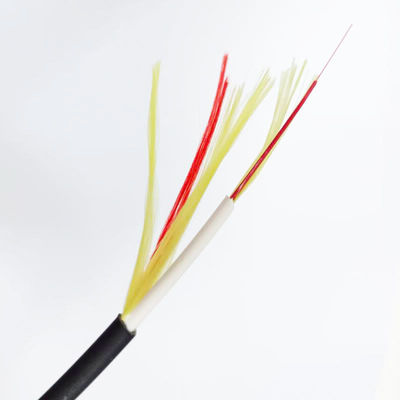

FTTH สายเคเบิลกลม ปลอกคู่กลางแจ้ง ในร่มเครือข่ายใยแก้วนำแสง4.6มม กจยฟจ
เมื่อเข้าไปในอาคาร เปลือกด้านนอกของสายเคเบิลจะถูกถอดออกอย่างง่ายดายเพื่อให้เห็นเสื้อแจ็คเก็ตสารหน่วงไฟด้านในการทำงานรวดเร็วและช่วยให้ติดตั้งได้ง่ายจากสภาพแวดล้อมภายนอกอาคารไปจนถึงสภาพแวดล้อมภายในอาคาร โดยไม่จำเป็นต้องใช้สายเคเบิลและข้อต่อสายเคเบิลที่แตกต่างกันสองเส้น
สายเคเบิลแบบหล่นมีจุดประสงค์หลักสำหรับการติดตั้งโดยตรง เช่น การติดตั้งโดยใช้ลวดเย็บหรือคลิป หรือการเดินสายภายในรางเคเบิลและอาคารเทคนิคการติดตั้งนี้ทำให้สายเคเบิลมีข้อกำหนดที่เข้มงวดเป็นพิเศษในแง่ของประสิทธิภาพการโค้งงอ ความต้านทานการกดทับ และพารามิเตอร์ทางกลอื่นๆ
สายเคเบิลคู่แจ็คเก็ต LSZH เป็นสายเคเบิลไฟเบอร์ออปติกแบบหล่นสำหรับการใช้งาน FTTx ในร่ม/กลางแจ้งการออกแบบแจ็คเก็ตคู่อันเป็นเอกลักษณ์ช่วยให้สามารถติดตั้งสายเคเบิลกลางแจ้งและส่วนสั้นในอาคารได้สายเคเบิลมีปลอกหน่วงไฟแบบ Low Smoke สองชั้น ส่วนด้านนอกเป็นสีดำแบบกันรังสียูวี
สายเคเบิลแบบดรอปมีประสิทธิภาพการโค้งงอที่ดีมากเนื่องจากไฟเบอร์ G657 และข้อจำกัดการโค้งงอในตัวของการออกแบบสายเคเบิลสายเคเบิลจะควบคุมรัศมีการโค้งงอขั้นต่ำด้วยตัวเองและทำให้เกิดการหักงอได้

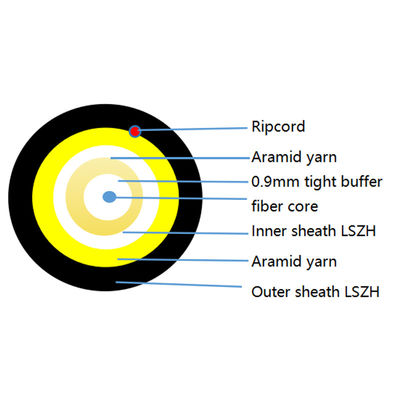

พารามิเตอร์ทางเทคนิคของสายเคเบิลไฟเบอร์ออปติกแบบ Double Sheath
| แบบอย่าง | กจยฟจ | |
| จำนวนไฟเบอร์ | 1 แกน | |
| เส้นผ่านศูนย์กลางภายนอก OD (มม.) | 4.5 ±/0.2 | |
| ปลอกสาย | วัสดุ | ยูวี LSZH |
| ความหนา(มิลลิเมตร) | 0.9±0.1 | |
| OD(มิลลิเมตร) | 3.0±0.1 | |
| สายด้านใน | วัสดุ | LSZH |
| ความหนา(มิลลิเมตร) | 0.5±0.05 | |
| OD(มิลลิเมตร) | 0.85±0.05 | |
| กันชน | วัสดุ | LSZH |
| น้ำหนักที่กำหนด t(กก./กม.) | 24 | |
| แรงดึงสูงสุด (N) | ระยะยาว | 120 |
| ช่วงเวลาสั้น ๆ | 240 | |
| รัศมีการดัดขั้นต่ำ (มม.) | คงที่ | 10วัน |
| พลวัต | 20D | |
| ความต้านทานการกระแทกสูงสุด (N/100 มม.) | ระยะยาว | 300 |
| ช่วงเวลาสั้น ๆ | 1,000 | |
| สมาชิกผู้แข็งแกร่ง | เส้นด้ายอะรามิด | |
| การคุ้มครองสิ่งแวดล้อม | เป็นไปตามข้อกำหนด RoHS | |
| การจัดเก็บหรือการขนส่ง | -20~70℃ | |
| อุณหภูมิในการทำงาน | -20~60℃ | |
ลักษณะใยแก้วนำแสง G657A2
| ลักษณะเฉพาะ | เงื่อนไข | ค่าที่ระบุ | หน่วย |
| ลักษณะทางเรขาคณิต | |||
| เส้นผ่านศูนย์กลางการหุ้ม | 125.0±0.7 | ไมโครเมตร | |
| การหุ้มที่ไม่เป็นวงกลม | ≤0.7 | % | |
| เส้นผ่านศูนย์กลางการเคลือบ | 245±5 | ไมโครเมตร | |
| ข้อผิดพลาดของความเข้มข้นของการเคลือบ/การหุ้ม | ≤12 | ไมโครเมตร | |
| การเคลือบผิวแบบไม่เป็นวงกลม | ≤6.0 | % | |
| ข้อผิดพลาดของศูนย์กลางแกน/กาบ | ≤0.5 | ไมโครเมตร | |
| ขด | ≥4 | ม | |
| ลักษณะทางแสง | |||
| 1310 นาโนเมตร | ≤0.35 | เดซิเบล/กม | |
| 1,383 นาโนเมตร | ≤0.35 | เดซิเบล/กม | |
| 1550 นาโนเมตร | ≤0.21 | เดซิเบล/กม | |
| การลดทอน | 1625 นาโนเมตร | ≤0.23 | เดซิเบล/กม |
| การลดทอนเทียบกับความยาวคลื่น สูงสุดความแตกต่าง | 1525~1575นาโนเมตร | ≤0.02 | เมกะเฮิรตซ์*กม |
| 1285~1330นาโนเมตร | ≤0.03 | เมกะเฮิรตซ์*กม | |
| ความยาวคลื่นการกระจายเป็นศูนย์ | 13.00~1324 | นาโนเมตร | |
| ความชันการกระจายตัวเป็นศูนย์ | ≤0.092 | PS/(นาโนเมตร2*กม.) | |
| การกระจายตัวของโหมดโพลาไรซ์ | |||
| PMD เส้นใยเดี่ยวสูงสุด | ≤0.1 | PS/กม.1/2 | |
| ค่าลิงก์การออกแบบ PMD | ≤0.06 | PS/กม.1/2 | |
| แรงทั่วไป | 0.04 | PS/กม.1/2 | |
| สายเคเบิลตัดความยาวคลื่น | ≤1260 | นาโนเมตร | |
| เส้นผ่านศูนย์กลางของฟิลด์โหมด | 1550 นาโนเมตร | 9.3~10.3 | ไมโครเมตร |
| 1310 นาโนเมตร | 8.4~9.3 | ไมโครเมตร | |
| ดัชนีกลุ่มของการหักเห | 1550 นาโนเมตร | 1.467 | |
| 1310 นาโนเมตร | 1.466 | ||
| ลักษณะสิ่งแวดล้อม | 1310nm, 1550nm และ 1625nm | ||
| การปั่นจักรยานตามอุณหภูมิ | -60°C ถึง +85°C | ≤0.05 | เดซิเบล/กม |
| วงจรอุณหภูมิ-ความชื้น | -10°C ถึง +85°C, ความชื้นสัมพัทธ์ 4% ถึง 98% | ≤0.05 | เดซิเบล/กม |
| การแช่น้ำ | 23 ℃, 30 วัน | ≤0.05 | เดซิเบล/กม |
| ความร้อนแห้ง | 85 ℃, 30 วัน | ≤0.05 | เดซิเบล/กม |
| ความร้อนชื้น | 85°C, 85%RH, 30 วัน | ≤0.05 | เดซิเบล/กม |
| ข้อกำหนดทางกล | |||
| การทดสอบการพิสูจน์ | ≥9.0 | เอ็น | |
| ≥1.0 | % | ||
| ≥100 | เคพีเอสไอ | ||
| การดัดงอแบบมาโครทำให้เกิดการสูญเสีย | |||
| 1 รอบ @ รัศมี 5 มม | 1550 นาโนเมตร | ≤0.15 | เดซิเบล |
| 1 รอบ @ รัศมี 5 มม | 1625มม | ≤0.45 | เดซิเบล |
| 1 หมุน @ รัศมี 7.5 มม | 1550 นาโนเมตร | ≤0.08 | เดซิเบล |
| 1 หมุน @ รัศมี 7.5 มม | 1625มม | ≤0.25 | เดซิเบล |
| 1หมุน @ รัศมี 10 มม | 1550 นาโนเมตร | ≤0.03 | เดซิเบล |
| 1หมุน @ รัศมี 10 มม | 1625มม | ≤0.10 | เดซิเบล |
| แรงเคลือบแถบ | แรงเฉลี่ยทั่วไป | 1.5 | เอ็น |
| พลังสูงสุด | ≥1.3 ≤8.9 | เอ็น | |
| พารามิเตอร์ความไวต่อการกัดกร่อนของความเครียดแบบไดนามิก | 27 | ||
คุณสมบัติ
แอปพลิเคชัน
วิดีโอ
วิดีโอ
วิดีโอ
|
|
