| ขั้นต่ำ: | 1pc |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 1 ชิ้น/กลอง |
| Delivery period: | 7 วัน |

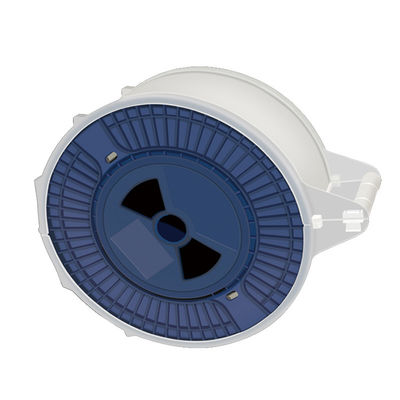

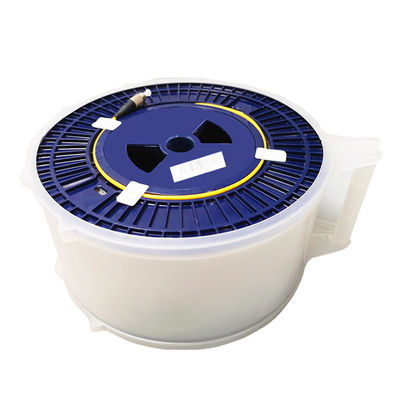

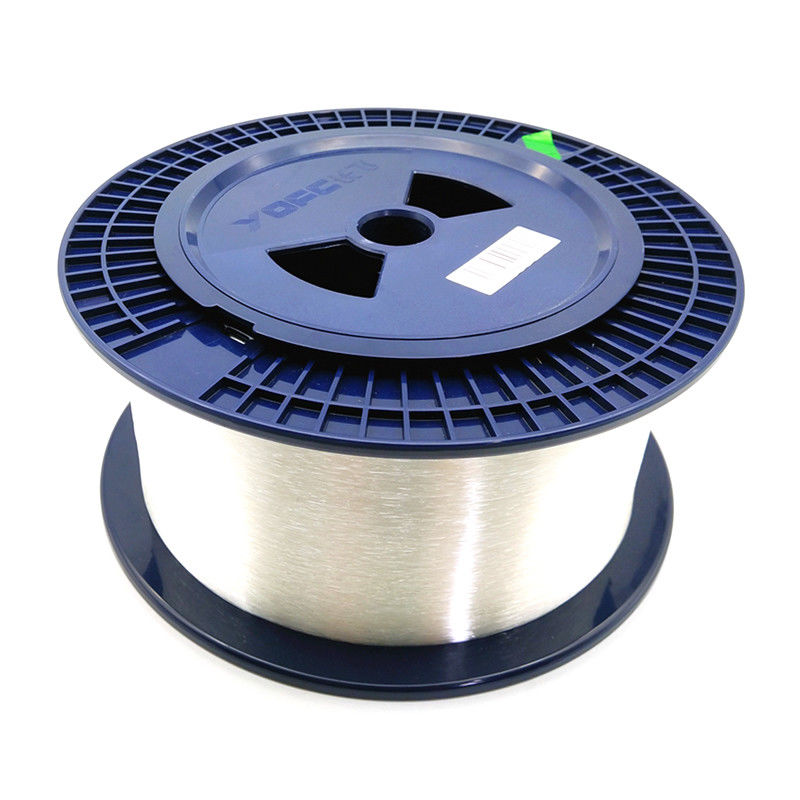

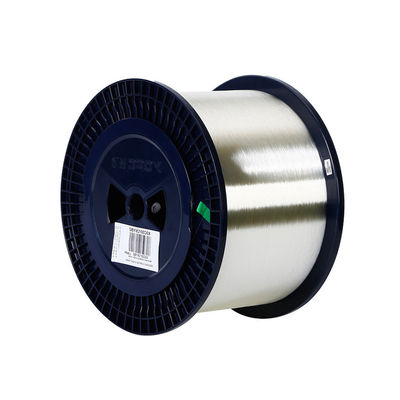

FTTX Coring YOFC Fujikura OTDR ทดสอบไฟเบอร์เปลือยโหมดเดียว 250um G657A 1KM-50km ในถังพลาสติก
คุณสมบัติ
คุณสมบัติของไฟเบอร์โหมดเดี่ยว
| สิ่งของ | ความคุ้มค่า |
| เส้นผ่าศูนย์กลางของโหมด | (8.6-9.5)±0.7um |
| เส้นผ่านศูนย์กลางหุ้ม | 125±1um |
| ส่วนเบี่ยงเบนศูนย์กลาง Con | ≤0.8um |
| หุ้มด้วยความกลม | ≤0.2% |
| ตัดความยาวคลื่นของสายเคเบิลออปติคัล | ≤1260um |
| Macrobending สูญเสีย 1550nm | ≤0.3dB |
| (รัศมี 37.5 มม. 100 รอบ) 16xx1นาโนเมตร | ≤0.3dB |
| คัดกรองความเครียด | ≥0.69GPa |
| ความยาวคลื่นการกระจายตัวเป็นศูนย์ λ | 1300nm≤λ ≤1324nm |
| ความชันการกระจายตัวเป็นศูนย์ s | ≤0.093ps/um |
| ค่าสัมประสิทธิ์การกระจายของโหมดโพลาไรเซชันของไฟเบอร์ที่ไม่ได้เรียกcalled | ≤xxps(กม.)1/2 |
| จำนวนการลดทอนของสายเคเบิลออปติคัล | 1300nm≤0.3dB/กม. ≤0.28dB/km |
| ปปปป นาโนเมตร- - xx dB/km | |
| 16xx1นาโนเมตร - ≤0.28dB/km | |
| ค่าสัมประสิทธิ์การกระจายของโหมดโพลาไรเซชันของสายเคเบิลออปติคัล | ส่วนใยแก้วนำแสง M -20 |
| ถาม -0.01% | |
|
PMD-≤0.5ps/(กม.)1/2 |
เมื่อใช้ตัวสะท้อนแสงโดเมนเวลาแบบออปติก (OTDR) ในการวัดไฟเบอร์ออปติก บางครั้งอาจพบว่าลิงก์ไฟเบอร์ออปติกสั้นเมื่อวัดการเชื่อมโยงใยแก้วนำแสงแบบสั้น มักจะได้รับค่าการลดทอนที่มากขึ้น (xxdb/km) ซึ่งทำให้ดัชนีการลดทอนไม่สามารถรับการประเมินที่ดีขึ้นได้ทำไม?
เนื่องจากการเชื่อมโยงใยแก้วนำแสงสั้น (โดยทั่วไปน้อยกว่า 1 กม.) OTDR จึงวัดเส้นโค้งด้วยความผันผวนบางอย่าง ซึ่งส่งผลต่อการคำนวณเชิงตัวเลขขั้นสุดท้ายในบรรดาพารามิเตอร์ทางเทคนิคที่อธิบาย OTDR มีดัชนีเกี่ยวกับความเป็นเส้นตรงดัชนีทั่วไปของ OTDR คือ 0.05db/db (e600c:0.05db/db, n3900a:0.03db/db)อันที่จริง ตัวบ่งชี้นี้อธิบายช่วงความผันผวนของเส้นโค้ง OTDR
ดังนั้นสำหรับไฟเบอร์แบบสั้น ความแม่นยำของการวัด OTDR จึงเป็นสิ่งที่ท้าทายปัญหานี้ยังเป็นปัญหาทั่วไปที่ต้องเผชิญกับการล็อก OTDRแล้วเราจะลดผลกระทบนี้ด้วยวิธีใดได้บ้าง?เราจะได้ผลการทดสอบที่ดีขึ้นได้อย่างไร
1. เพิ่มการทดสอบเส้นใยปลอม 2 กม.
ผลกระทบจะลดลงเมื่อความยาวของเส้นใยเพิ่มขึ้นเนื่องจากการเพิ่มเส้นใยทดสอบเท็จ 2 กม.ควรมีผลลัพธ์ที่น่าพึงพอใจมากกว่านี้
แต่เนื่องจากความยาวที่เพิ่มขึ้นและการแนะนำข้อผิดพลาดในการทดสอบ วิธีนี้มีข้อผิดพลาดบางประการที่เกิดจากวิธีการทดสอบแต่เป็นข้อมูลการทดสอบคุณภาพของโครงการ มีค่าอ้างอิงมาก
2. วัดการสูญเสียลิงค์ด้วยแหล่งกำเนิดแสงและมิเตอร์วัดกำลังแสง และวัดความยาวด้วย OTDR
ความคืบหน้าของการวัดการสูญเสียได้รับการปรับปรุงเนื่องจากเครื่องวัดกำลังแสงจะวัดการสูญเสียการเชื่อมโยงใกล้กับวิธีการวัดการสูญเสียมาตรฐานโดยใช้แหล่งกำเนิดแสงแน่นอน สำหรับไฟเบอร์เซ็กเมนต์ ระดับความแม่นยำของออปติคัลพาเลสที่สูงกว่านั้นถูกใช้เพื่อลดข้อผิดพลาดการวัดความยาวได้มาจาก OTDRค่าการลดทอนของความยาวหน่วยสามารถหาได้จากการหารค่าการสูญเสียด้วยค่าความยาว
3. เส้นการวัด OTDR ใช้เป็นข้อมูลอ้างอิงเท่านั้น และการวัด OTDR จะเน้นไปที่การขจัดอุปสรรคในการเชื่อมโยง
ในการวัดแบบไฟเบอร์แบบสั้น ควรใช้เส้นกราฟการวัด OTDR เป็นข้อมูลอ้างอิงเป็นพื้นฐานเชิงคุณภาพ แทนที่จะเป็นเกณฑ์เชิงปริมาณ
วิดีโอ
วิดีโอ
|
|
