| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | สายล่องหน |
| ขั้นต่ำ: | 10กม |
| ราคา: | สามารถต่อรองได้ |
สายเคเบิลไฟเบอร์ออปติกที่มองไม่เห็น FTTH G657 สายไฟในร่มแบบใส 0.9 1.2 มม. PVC
ในโครงการ FTTH การเดินสายไฟภายในอาคารของผู้ใช้ปลายทางนั้นรับน้ำหนักได้มากที่สุด และมีหลายปัจจัยที่ต้องพิจารณา เช่น การรับรองความปลอดภัยของสายไฟ ความสวยงามภายในอาคาร และการอำนวยความสะดวกในการก่อสร้างดังนั้นจึงมีสายแสงที่มองไม่เห็นเกิดขึ้น

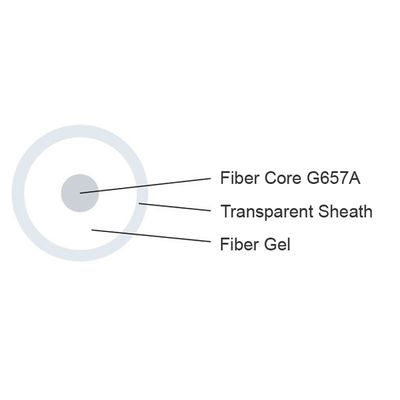

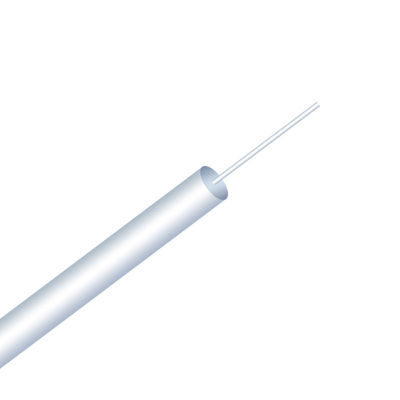

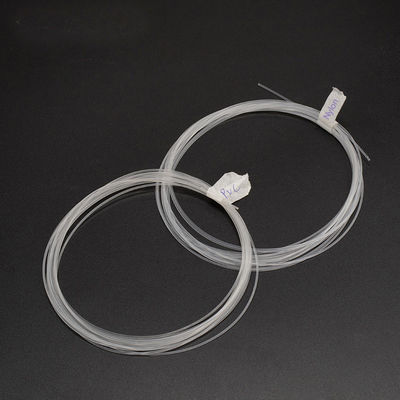

สายเคเบิลแสงที่มองไม่เห็นเป็นตัวย่อของสายเคเบิลใยแก้วนำแสงบัฟเฟอร์แน่นโปร่งใส ซึ่งประกอบด้วยใยแก้วนำแสง G657 ไฟเบอร์เจล และปลอกบัฟเฟอร์โปร่งใสไม่ว่าชั้นนอกจะต้องถูกเคลือบด้วยกาวร้อนละลายหรือไม่นั้น จะขึ้นอยู่กับข้อกำหนดในการใช้งานจริงแต่ละชั้นจะถูกอัดขึ้นรูปทีละขั้นตอนโดยใช้เทคโนโลยีการอัดขึ้นรูปเส้นผ่านศูนย์กลางของสายเคเบิลออปติคัลที่มองไม่เห็นซึ่งมีกาวร้อนละลายคือ 0.9 มม. และเส้นผ่านศูนย์กลางของสายเคเบิลออปติคอลที่มองไม่เห็นซึ่งมีกาวร้อนละลายคือ 1.2 มม.ปลอกสายไฟที่มองไม่เห็นอาจทำจากวัสดุ PVC หรือไนลอนสายเคเบิลออปติคอลที่มองไม่เห็นแบบทั่วไปทำจากวัสดุ PVC แต่หากมีข้อกำหนดด้านความแข็งที่สูงกว่า ก็สามารถเลือกวัสดุไนลอนได้ซึ่งมีความแข็งและความต้านทานแรงดึงสูงกว่า
การใช้สายเคเบิลออปติกที่มองไม่เห็นเป็นแอปพลิเคชันที่ผู้ใช้ไม่ยอมรับการใช้สายเคเบิลแบบหล่นหรือแก้ไขปัญหาการเข้าออกที่ยากลำบากสำหรับผู้ใช้ โดยเฉพาะในพื้นที่ที่อยู่อาศัยเก่าและพื้นที่สำนักงานไฟเบอร์ที่ใช้คือไฟเบอร์ G.657A มีรัศมีการโค้งงอขั้นต่ำ 5 มม.เมื่อวางไม่จำเป็นต้องเจาะตะปู ขายึด รู หรือท่อที่ทางเข้า ซึ่งอาจสร้างความเสียหายให้กับโครงสร้างภายในอาคารเดิมหรือทำให้เกิดอันตรายด้านความปลอดภัย เช่น สายเคเบิลหย่อนและร่วงหล่นเนื่องจากการวางไม่ต่อเนื่องในขณะเดียวกัน เนื่องจากสายเคเบิลเกือบจะโปร่งใส จึงไม่ส่งผลกระทบต่อความสวยงามภายในอาคารวิธีการก่อสร้างนั้นเรียบง่าย และจำเป็นต้องใช้เครื่องมือติดตั้งเครื่องทำความร้อนแบบใช้มือถือเท่านั้นจึงจะเสร็จสิ้นโครงการวางได้
คุณสมบัติ
พารามิเตอร์ทางเทคนิค
| ประเภทสายเคเบิล | ประเภทรูปที่ 8 | ประเภทไมโคร | |
| เส้นผ่านศูนย์กลางภายนอก | 2.0*3.0มม | 0.9มม | |
| น้ำหนัก | 10กก./กม | 1กก./กม | |
| สี | ดำขาว | โปร่งใส | |
| ความต้านทานแรงดึง | 200N | 50N | |
| นาที.รัศมีโค้งงอ | พลวัต | 20มม | 5มม |
| คงที่ | 10มม | 3มม | |
| การสูญเสียการส่ง | 1310 นาโนเมตร | ≤0.4db/กม | ≤0.25db/กม |
| 1550 นาโนเมตร | ≤0.4db/กม | ≤0.25db/กม | |
| อุณหภูมิในการทำงาน/การเก็บรักษา | -40°C ~+70°C | ||
ขั้นตอนการดำเนินงาน
1. เตรียมสายออปติกเข้ากับเครื่องมือการติดตั้ง
2. ใช้คีมปอกสายไฟเพื่อหนีบช่องว่างผิวหนังโดยไม่ทำลายใยแก้วนำแสง
3. ใช้เล็บลอกผิวหนังด้านนอกขนาด 0.9 มม. ออกจากช่องว่างของผิวหนังหลังจากปอกแล้ว ให้ใช้มีดตัดให้แบน และทำความสะอาดสายไฟเบอร์ออปติกและปลายด้านด้วยสำลีแอลกอฮอล์
4. ติดตั้งตามธรณีประตูหรือแนวรอบ ประกอบขั้วต่อหรือเชื่อมที่ไซต์งาน
แทบจะมองไม่เห็นหลังจากเสร็จสิ้น
วิดีโอ
วิดีโอ
วิดีโอ
|
|
