แผงแผงไฟเบอร์กลาสรีดเย็น 288 ถาดสไลด์ Cores ด้วยอะแดปเตอร์ SC Duplex

Metal Slide Tray ประเภทลิ้นชักแผงไฟเบอร์ออปติกแพทช์เป็นอุปกรณ์เสริมสำหรับการเดินสายไฟแบบเทอร์มินัลในเครือข่ายการสื่อสารผ่านไฟเบอร์ออปติกซึ่งเหมาะสำหรับการต่อสายเคเบิลภายในอาคารโดยตรง

และการเชื่อมต่อสาขาและป้องกันเส้นใย

ติดตั้งอะแดปเตอร์ SC / APC และตลับ pigtails ติดตั้งหูฟังสำหรับติดตั้งบนกล่องด้วยสกรูที่โรงงานเมื่อใช้งานบนอาคารให้ใช้และติดตั้งบนแร็ค

คุณสมบัติ

• ใช้ในการยกเลิกและ 19 '' โครงสร้างมาตรฐาน,
• การออกแบบเลื่อนโลหะ
• แร็คติดตั้งในกรอบกระจายแสง ODF
• เหมาะสำหรับ FC, SC, ST, LC, E2000 อะแดปเตอร์
• เหล็กแผ่นรีดเย็นที่มีการพ่นด้วยไฟฟ้าสถิต
• ขนาดกล่อง: 430 * 300 * 6U

โครงสร้าง แผง วงจร

ประกอบด้วย 3 ส่วนคือกล่องตัว เครื่องส่วนประกอบภายในตัว ป้องกัน ไฟเบอร์ออปติ ค

1. กล่องเปลือกหอย

สะดวก ในการเปิดและ ติดตั้ง มี สายดินแรงสูง อุปกรณ์ สําหรับ ส่วนประกอบโลหะ s.

2 . I องค์ประกอบภายนอกประกอบด้วย 3 ส่วน:

สนับสนุน A. : ร่างกายโครงสร้างภายในที่ใช้สำหรับการสนับสนุนภายใน;

B. ถาด Splice : เพื่อ เก็บสายไฟเบอร์ออปติก , ชิ้นส่วนป้องกัน และเส้นใยที่เหลือ,

ความยาว เส้นใยแสง ที่เหลือ 1.6m รัศมี โค้ง ≥ 37.5mm นอกจากนี้ยังมีข้อสังเกตในการ ระบุ เส้นใย;

C .: อุปกรณ์คงที่ : การติดตั้ง ปลั๊กสายเคเบิลแบบออพติคอล

ชิ้นส่วน ป้องกัน ของ ขั้วต่อสายไฟเบอร์ออปติก : แขนและสายยางต่อม

สเปค

ภาพสายการผลิต:

การออกแบบภายใน: ด้วยถาดใส่สายไฟเบอร์ออปติค 24cores, สีขาว, วัสดุ ABS ใหม่เอี่ยม, มีแท่ง 2 สายสำหรับสายเคเบิล manangement

ภาพนิ่งเป็นวัสดุโลหะที่มีคุณภาพดีและใช้งานง่าย

ภาพรวมด้านหน้าที่ด้านหลังของกล่องมีชุดจัดการสายเคเบิลเพียงพอและมีเนื้อที่เพียงพอสำหรับการจัดเก็บสายเคเบิล

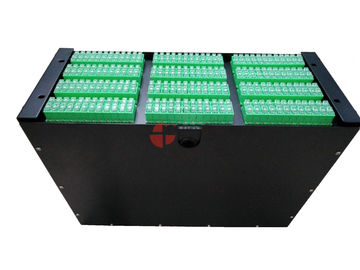

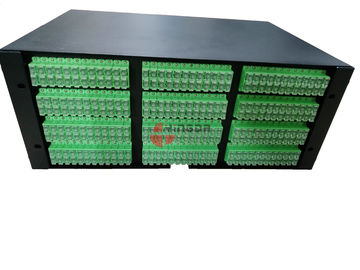

หน้ากากด้านหน้ามีอะแดปเตอร์ SC duplex ขนาด 144pcs พร้อมฝาปิดกันฝุ่นป้องกันด้วยสกรูเพื่อให้มีความเสถียรและป้องกันฝุ่น

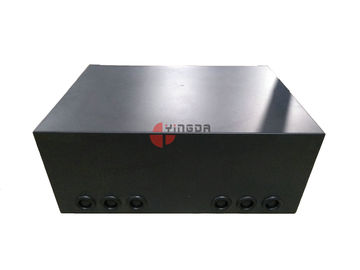

กลับมาพร้อมกับ 6 พอร์ตสายเคเบิ้ลโดยมีซีลยาง

กล่องทั้งหมดบรรจุด้วยฟิล์มพลาสติกเมื่อนำส่งเพื่อการป้องกันที่ดียิ่งขึ้น
