| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | YDPC-SASA-0820-04A2 |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 0.36USD-30USD |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T, Wester N Union |

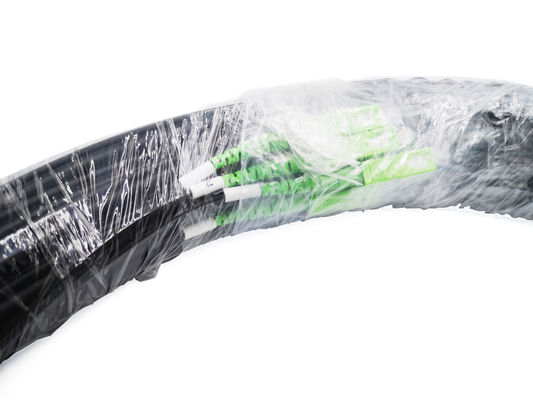

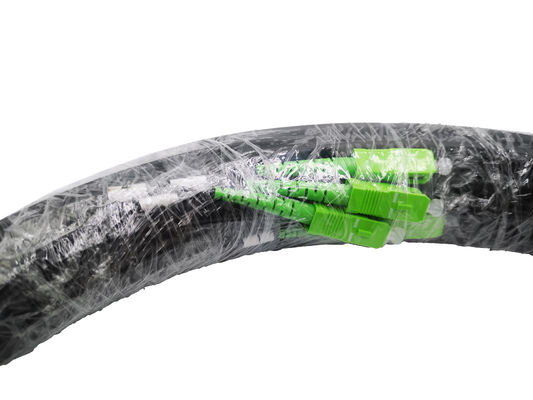

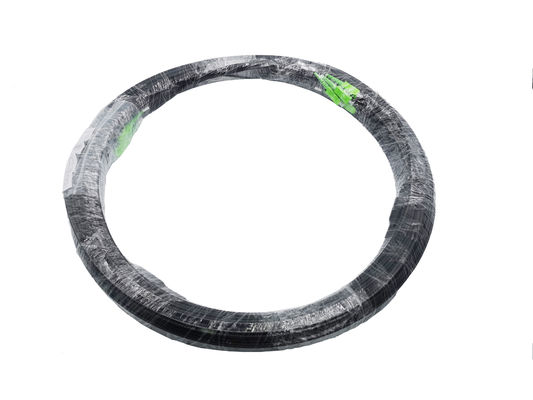

Outdoor 30m G657A2 สายแพทช์ไฟเบอร์ออปติก SM Corning พร้อม SC APC . 2mm
รูปที่ 8 สายเคเบิลภายนอกที่เชื่อมต่อล่วงหน้า 4 เส้นใย SM Corning G657A2 ความยาว 30 ม. ความยาวของพัดลมออกแต่ละด้าน 0.5 ม. พร้อม SC / APC 2 มม
Pre-terminated Patch cable เป็นสายแพทช์แบบกระจายชนิดหนึ่งเหมาะอย่างยิ่งสำหรับการวางในอาคาร โดยเฉพาะอย่างยิ่งในท่อร้อยสายไฟและถาดสายเคเบิลสำหรับการประกอบขั้วต่อโดยตรงโดยไม่ต้องใช้ขั้วต่อประกบสายเคเบิลรูปที่ 8 นี้ใช้กันอย่างแพร่หลายในระบบกระจายการติดตั้งทางอากาศกลางแจ้ง ซึ่งป้องกันรังสียูวี ป้องกันเปลวไฟ ป้องกันเมาส์กัดโดยเฉพาะอย่างยิ่งลวดเหล็กขนาด 7 ชิ้น 0.4 มม. (บางรุ่นใช้ 0.33 มม.) ทำให้ทนต่อแรงดึงและแรงกระแทกได้ดี
มาตรฐานของตัวเชื่อมต่อ:
TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 และ JIS C5973
ข้อกำหนดทางแสง
| ตัวเชื่อมต่อ | SC | แจ็คเก็ต OD (มม.) | 5.0*8.0mm |
| โหมดไฟเบอร์ | 9/125um | สีเสื้อ | สีดำ |
| วิธีโปแลนด์ | APC | ความยาวคลื่น | 1310/1550nm |
| ประเภทสายเคเบิล | สายเคเบิลยูนิต 2.0 มม. ฝ่าวงล้อมแบบหลายเส้นใยfi | วัสดุแจ็คเก็ต | LSZH/พีวีซี/PE |
| การสูญเสียการแทรก | ≤0.3dB (IEC เกรด C) | การสูญเสียการแทรก | ≤0.12dB (IEC เกรด B) |
| ผลตอบแทนขาดทุน | SM APC≥65dB (นาที) | ความสามารถในการเปลี่ยนและการสั่นสะเทือน | ≤0.2dB |
| อุณหภูมิในการทำงาน | -40~+75°C | อุณหภูมิในการจัดเก็บ | -40~+85°C |
พารามิเตอร์ทางเทคนิคของสายเคเบิล
| จำนวนสายเคเบิล | 2-12 | ||
| รุ่นไฟเบอร์ | G.657A2 (คอร์นนิ่ง) | ||
| หลอดหลวม | วัสดุ | PBT | |
| เส้นผ่านศูนย์กลาง (±0.06)mm | 2.5 | ||
| ความหนา(±0.03)mm | 0.35 | ||
| Max.Core NO./Tube | 12 | ||
| เปลือกนอก① | วัสดุ | MDPE | |
| ความหนา(±0.1)mm | 0.6 | ||
| เส้นผ่านศูนย์กลาง (±0.2) มม. | 2.5 | ||
| เว็บ | วัสดุ | วิชาพลศึกษา | |
| ขนาด(±0.1)mm | 0.7*1.2 | ||
| Messenger Wire | วัสดุ | เหล็กเส้น | |
| ขนาด(±0.05)mm | 1.2(0.4*7) | ||
| เปลือกนอก② | วัสดุ | วิชาพลศึกษา | |
| ความหนา(±0.1)mm | 1.0 | ||
| เส้นผ่านศูนย์กลาง (±0.2) มม. | 5.0 | ||
| เส้นผ่านศูนย์กลางของสายเคเบิล (±0.2) มม. (กว้าง x สูง) | 5.0x8.0 | ||
| น้ำหนักสายเคเบิล(±5)กก./กม. | 46 | ||
| การลดทอน | 1310 นาโนเมตร | 0.36 ยูโร | |
| 1550 นาโนเมตร | 0.22 ยูโร | ||
| นาที.รัศมีการดัด | ปราศจากความตึงเครียด | 10×Cable-φ | |
| ภายใต้ความตึงเครียดสูงสุด | 20×Cable-φ | ||
|
ช่วงอุณหภูมิ (℃) |
การติดตั้ง | -20~+60 | |
| การขนส่งและการจัดเก็บ | -40~+70 | ||
| ปฏิบัติการ | -40~+70 | ||
| ไม่ | สิ่งของ | ความต้องการ | |
| 1 | ความต้านแรงดึงที่อนุญาต | ช่วงเวลาสั้น ๆ | 660N |
| ระยะยาว | 200N | ||
| 2 | ความต้านทานการบดอัดที่อนุญาต | ช่วงเวลาสั้น ๆ | 1,000 (/100 มม.) |
| ระยะยาว | 300 (/100 มม.) | ||
คำถามเพิ่มเติมกรุณาติดต่อเราได้ที่ +86 18688982406
คำสำคัญ: สายแพทช์กลางแจ้ง, สายแพทช์ SC, corning G657A2 ไฟเบอร์
