| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | YDPC-F(LCU)-LCU-02A2-003 |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 0.36USD-30USD |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

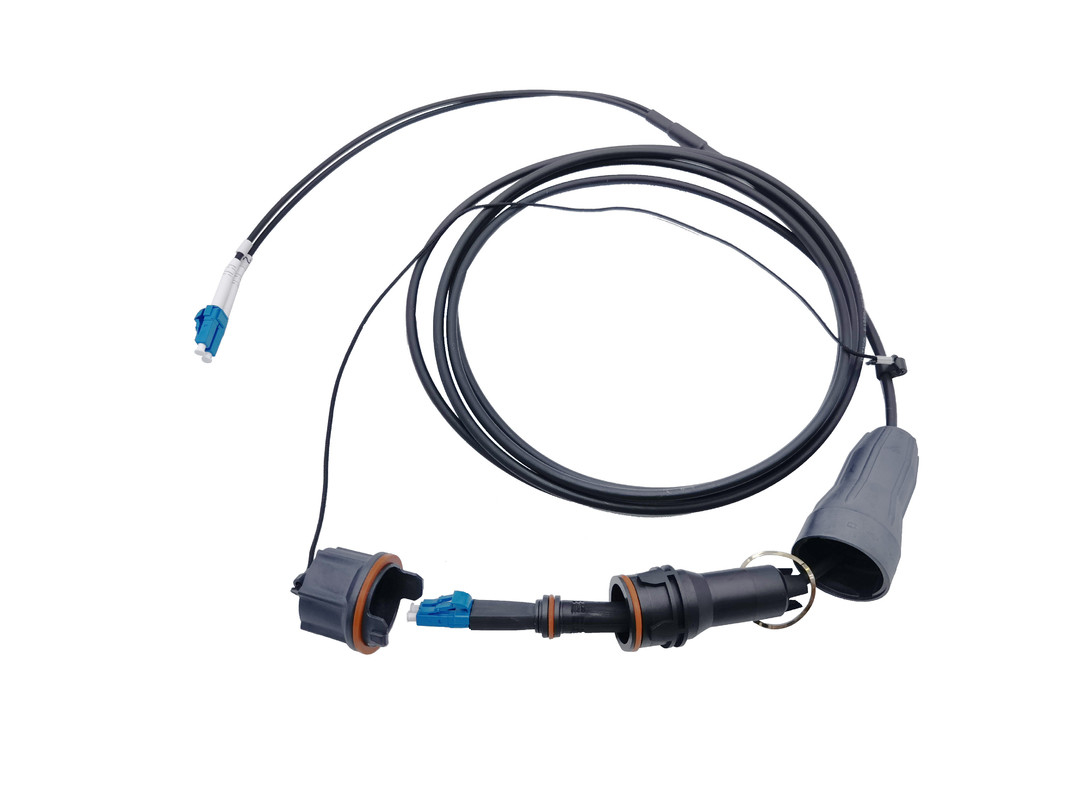

กันน้ำ IP67 FTTA ไฟเบอร์ออปติกจัมเปอร์ 4.8 มม. G657A2 RRH
FTTA Waterproof IP67 Base Station FullAXS LC ชุดสายเคเบิลดูเพล็กซ์ LSZH 4.8mm G657A2 RRH
ระบบตัวเชื่อมต่อ FullAXS ใหม่ได้รับการออกแบบมาให้ทำงานกับพิกัดความเผื่อของแกน Z ที่ใหญ่มาก ดังนั้นจึงรองรับตัวรับส่งสัญญาณที่หลากหลายที่สุดในตลาดคุณลักษณะเฉพาะนี้จะช่วยให้ผู้ใช้สามารถเลือกเครื่องรับส่งสัญญาณที่ต้องการได้เกือบทั้งหมดในขณะเดียวกัน ผู้ใช้สามารถถอดและเปลี่ยนตัวรับส่งสัญญาณได้อย่างสะดวกผ่านช่องตัดในแผงกั้น ซึ่งไม่จำเป็นต้องเปิดกล่องวิทยุระยะไกลทั้งหมดและเปิดเผยเนื้อหาในสภาพอากาศที่เป็นอันตรายสำหรับการเชื่อมต่อแบบออปติคัล ระบบตัวเชื่อมต่อมีอินเทอร์เฟซ LC duplex มาตรฐานอุตสาหกรรมสำหรับการจับคู่อย่างรวดเร็วกับตัวรับส่งสัญญาณ LC duplex SFP ทั้งหมด
ด้วยการพัฒนาระบบเสาอากาศแบบกระจาย (DAS) ตัวเชื่อมต่อ Fullaxs-LC ได้กลายเป็นอินเทอร์เฟซมาตรฐานสำหรับสถานีฐานไร้สายรุ่นใหม่ที่เชื่อมโยงกับอุปกรณ์ FTTA ที่ติดตั้งสภาพแวดล้อมกลางแจ้ง
คอนเน็กเตอร์ FullAXS สามารถออกแบบสำหรับการใช้งานการส่งสัญญาณออปติคัลโหมดเดียวหรือหลายโหมดใช้การประกอบสายเคเบิลอย่างแน่นหนาผ่านผนังกั้นที่เสียบโดยตรงเข้าไปในตัวรับส่งสัญญาณใยแก้วนำแสงที่เชื่อมต่อโดยตรงกับ WiMax และ LTE ในแอปพลิเคชั่น FTTA
พารามิเตอร์ตัวเชื่อมต่อ
| ชนิดไฟเบอร์ | สถานะโสด | หลายโหมด |
| การสูญเสียการแทรก | <0.3dB | <0.5dB |
| ผลตอบแทนขาดทุน | UPC>50dB, APC>60dB | >30dB |
| 1เซนต์ตัวเชื่อมต่อ | LC เพล็กซ์ | |
| 2ndตัวเชื่อมต่อ | LC duplex uni-boot | |
| จำนวนไฟเบอร์ | 2cores | |
| เส้นผ่านศูนย์กลางของสายเคเบิล | 0.19” (เส้นผ่านศูนย์กลาง 4.8 มม. ± 0.2 มม.) | |
| วัสดุสายเคเบิล | LSZH | |
| สีสายเคเบิล | สีดำ | |
| สีไฟเบอร์ | ฟ้าส้ม |
|
คุณสมบัติ
ข้อกำหนดทางกล
| พารามิเตอร์ | มาตรฐาน | พารามิเตอร์ | มาตรฐาน |
| แรงดึง 150N | IEC61300-2-4 | อุณหภูมิ | 40°C – +85°C |
| การสั่นสะเทือน | GR3115 (3.26.3) | รอบ | 50 รอบการผสมพันธุ์ |
| หมอกเกลือ | IEC 61300-2-26 | ระดับการป้องกัน/การให้คะแนน | IP67 |
| การสั่นสะเทือน | IEC 61300-2-1 | การเก็บรักษาทางกล | การเก็บสาย 150 N |
| ช็อค | IEC 61300-2-9 | อินเตอร์เฟซ | อินเทอร์เฟซ LC |
| ผลกระทบ | IEC 61300-2-12 | รอยเท้าอะแดปเตอร์ | 36 มม. x 36 มม. |
| อุณหภูมิ / ความชื้น | IEC 61300-2-22 | การเชื่อมต่อระหว่างกัน LC แบบดูเพล็กซ์ | MM หรือ SM |
| ล็อคสไตล์ | แบบดาบปลายปืน | เครื่องมือ | ไม่มีเครื่องมือที่จำเป็น |
พารามิเตอร์สายเคเบิล
| จำนวนไฟเบอร์ | 2 | |
| ไฟเบอร์บัฟเฟอร์แน่น | มิติ | 800±50μm |
| วัสดุ | LSZH | |
| สี | ฟ้า ส้ม | |
| เสื้อนอก | มิติ | 4.8±0.2mm |
| วัสดุ | LSZH | |
| สี | สีดำ | |
ข้อมูลการสั่งซื้อ - YDPC-AB-FCFT-CL
| YDPC | - | ขั้วต่อ A | - | ขั้วต่อ B | - | จำนวนไฟเบอร์ = FC | ประเภทไฟเบอร์ =FT | - | ความยาวสายเคเบิล =CL |
|
YD=ยิ่งต้า PC=สายแพทช์ |
F(LCU)=FullAXS(LC/UPC) F(LCA)=FullAXS(LC/APC) F(MPO)=FullAXS(MPO) LCU=LC/UPC LCA=LC/APC MPO=MPO/MTP ... Xxx=NULL |
F(LCU)=FullAXS(LC/UPC) F(LCA)=FullAXS(LC/APC) F(MPO)=FullAXS(MPO) LCU=LC/UPC LCA=LC/APC MPO=MPO/MTP ... Xxx=NULL |
01=1core 02=2core 08=8core 12=12คอร์ ...
|
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 M5=OM5 ... |
001=1เมตร 002=2เมตร ... 010=10เมตร ... 120=120เมตร ...
|
ตัวอย่างเช่น:
FullAXS -LC/UPC ชุดสายเคเบิลดูเพล็กซ์ 10 เมตร G657A1 LSZH สีดำ
หมายเลขชิ้นส่วน: YDPC-F(LCU)-LCU-02A1-010
คำสำคัญ: สายแพทช์ fullaxs, fullaxs lc, fullaxs
