70 / 30 Unbalanced Fiber Optic PLC Splitter Single Mode SC APC G657A1 1x9 PLC Splitter

70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1x9 PLC Splitter

  • แสงสูง

    G657A1 แยก PLC ไฟเบอร์ออปติก

    ,

    แยก PLC ไฟเบอร์ออปติกโหมดเดียว

    ,

    SC APC 1x9 PLC Splitter

  • อัตราส่วนการแยก
    ตัวแยกสัญญาณ 1x9
  • ประเภทไฟเบอร์
    G657A1
  • การสูญเสียการแทรก
    2.2dB / 16.3 dB
  • ตัวเชื่อมต่อ
    ขั้วต่อ sc apc
  • ความยาวคลื่น
    1260 - 1650 นาโนเมตร
  • PDL(สูงสุด)
    0.3DB
  • มาตรฐาน
    เทลคอร์เดีย GR-1221 และ GR-1209
  • ขนาดท่อ
    60*7*4mm
  • ความยาวอินพุตและเอาต์พุต
    1เมตร
  • ประเภทสายเคเบิล
    บัฟเฟอร์แน่น
  • สีของสายเคเบิล
    ขาว ฟ้า หลากสี
  • เส้นผ่านศูนย์กลางของสายเคเบิล
    0.9mm
  • สถานที่กำเนิด
    จีน
  • ชื่อแบรนด์
    YINGDA
  • ได้รับการรับรอง
    ISO, CE
  • หมายเลขรุ่น
    ตัวแยก PLC 1:9
  • จำนวนสั่งซื้อขั้นต่ำ
    100 ชิ้น
  • ราคา
    negotiable
  • รายละเอียดการบรรจุ
    1 ชิ้น / กล่อง 80 ชิ้น / กล่องกล่อง
  • เวลาการส่งมอบ
    5-8 วันหลังจากชำระเงิน
  • เงื่อนไขการชำระเงิน
    Western Union, T/T, MoneyGram
  • สามารถในการผลิต
    10,000 ชิ้นต่อเดือน

70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1x9 PLC Splitter

1:9 1x9 70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1 เมตร





ตัวแยกวงจรคลื่นแสงระนาบ (PLC) เป็นอุปกรณ์จัดการพลังงานแสงชนิดหนึ่งที่ประดิษฐ์ขึ้นโดยใช้เทคโนโลยีท่อนำคลื่นแสงซิลิกาเพื่อกระจายสัญญาณแสงจากสำนักงานกลาง (CO) ไปยังสถานที่ตั้งหลายแห่งYingda แบบครบวงจร PLC Splitters มีขนาดเล็ก ความน่าเชื่อถือสูง ช่วงความยาวคลื่นการทำงานที่กว้าง และความสม่ำเสมอของช่องสัญญาณต่อช่องสัญญาณที่ดี



คุณสมบัติ

• การสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูง

• ระบบคัดกรองอัตโนมัติ PDL (มี PDL ต่ำมาก)

• ความน่าเชื่อถือและความมั่นคงสูง

• ขั้วต่อได้ถึงเกรด B

• 100% 3D ทดสอบโดย Daisi และ Sumix

• การทดสอบวงจรอุณหภูมิสูงต่ำ

• ทดสอบก่อนส่ง 100%

• โซลูชันการเดินสาย FTTH สามารถออกแบบได้



ตัวแยกสัญญาณ 1x9ข้อมูลจำเพาะ

อัตราส่วนการแยก (%) 85/15 80/20 70/30 60/40
ความยาวคลื่นปฏิบัติการ (นาโนเมตร) 1260-1650
ชนิดไฟเบอร์ G657A หรือกำหนดเอง
IL สูงสุด (dB) ช่อง 1 1.6 1.8 2.1 2.7
ช่อง 2-9 21.0 18.6 16.5 15.1
อิลลินอยส์ (เดซิเบล) ช่อง 2-9 1.8 1.8 1.8 1.8
การสูญเสียผลตอบแทน (dB) ≥55
ทิศทาง (dB) ≥55
PDL (สูงสุด) 0.3 0.3 0.3 0.3
ความสม่ำเสมอ (สูงสุด) 0.8 0.8 0.8 0.8
การสูญเสียขึ้นอยู่กับความยาวคลื่น (dB) ≤0.3
TDL (สูงสุด) 0.5
อุณหภูมิในการทำงาน -40 ~+85
อุณหภูมิในการจัดเก็บ -40 ~+85
ขนาด (มม.) / LLXWXH ไฟเบอร์เปล่า 60x7x4 60x7x4 60x7x4 60x7x4
900um 60x7x4 60x7x4 60x7x4 60x7x4
กล่อง ABS 120x80x18 120x80x18 120x80x18 120x80x18

บันทึก:

1. ระบุโดยไม่มีตัวเชื่อมต่อ

2. เพิ่มการสูญเสีย 0.2dB เพิ่มเติมรวมถึงตัวเชื่อมต่อ

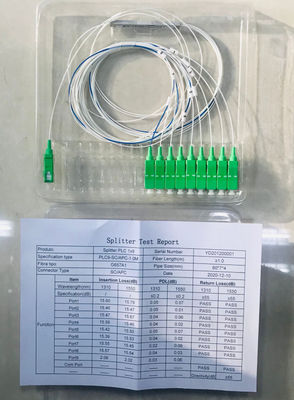

70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1x9 PLC Splitter 0

เอาต์พุตของตัวแยกแสงสามารถแบ่งออกเป็น 70/30 80/20 60/40 หรือ 85/15% 4 ประเภทเพื่อแยกความแตกต่างของการปันส่วนโดยใช้สีที่แตกต่างกันเช่นสีน้ำเงินเพื่อทำเครื่องหมายชิปพิเศษ 1x9 นี้ทำให้อัตราส่วนการแยกไม่สมดุล ซึ่งสามารถตอบสนองความต้องการพิเศษและแอพพลิเคชั่นออปติคัลที่ยืดหยุ่นได้ และใช้กันอย่างแพร่หลายในเครือข่าย 5G FTTR

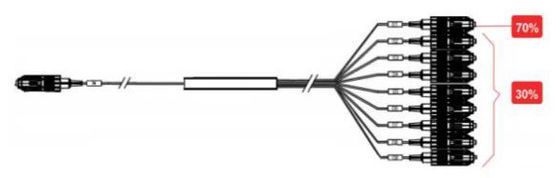

70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1x9 PLC Splitter 1

ตัวแยกสัญญาณที่ไม่สมดุล 1x9 ใช้ท่อเหล็กเดียวกัน 60*7*4 มม. เป็นตัวแยกสัญญาณ 1x8 อินพุต 1 เอาต์พุต 9 = 4 * 2 + 1 ชิ้นไฟเบอร์อาร์เรย์

สีไฟเบอร์มีสีสัน หลอดหลวม 900um สามารถปรับแต่งได้ เช่น สีฟ้า สีส้ม สีเขียว สีน้ำตาล สีเทา สีขาว สีแดง สีดำ ฯลฯ มีเครื่องหมายตัวเลขเพื่อแยกแยะ

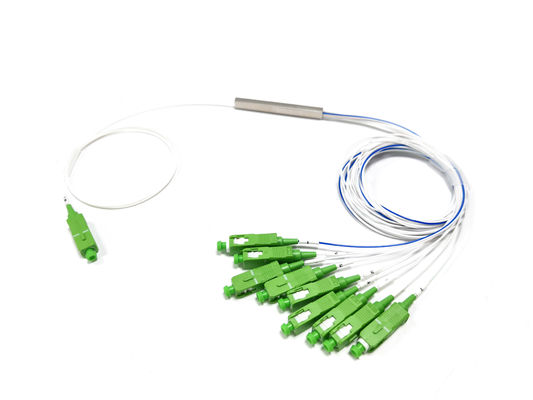

70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1x9 PLC Splitter 2

สามารถใช้คอนเน็กเตอร์ออปติคัลได้ทุกประเภท เช่น SC FC LC ST;

วิธีการโปแลนด์: UPC, APC

อินพุตเอาต์พุตผมเปียยาว: 0.5เมตร, 1เมตร, 1.5เมตร, etc


แอปพลิเคชัน

  • เครือข่ายออปติคัลแบบพาสซีฟ (เช่น EPON, GPON, BPON, FTTX, FTTH เป็นต้น)
  • รองรับผู้ใช้หลายคนเพื่อแชร์อินเทอร์เฟซ PON เดียว

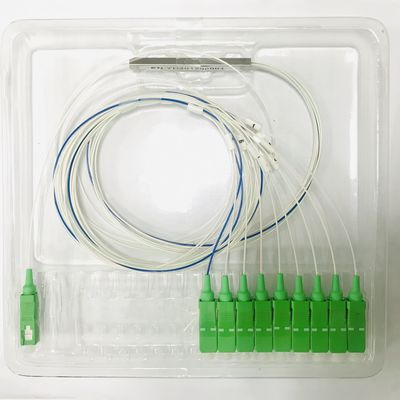

70/30 แยก PLC ไฟเบอร์ออปติกไม่สมดุลโหมดเดียว SC APC G657A1 1x9 PLC Splitter 3

ถ้าซื้อแบบไม่มีบล็อคแยกแสง 1:9 เท่านั้น จะบรรจุในกล่องพุพองพร้อมรายงานผลการทดสอบท่อ คอนเนคเตอร์ หรือสายเคเบิลจะยึดเข้าที่ในกล่องพุพองที่มีการป้องกันที่ดี

ยอมรับการปิดปลายด้วยขั้วต่อและชุดประกอบในกล่องงีบแสงหรือกล่องจ่ายไฟที่โรงงานก่อนส่งมอบ
