| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | ตัวแยก PLC 1:9 |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | 1.1USD-4.58USD |
| ระยะเวลาการจัดส่ง: | 5-8 วันหลังจากชำระเงิน |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T, MoneyGram |
FTTR 1:9 1x9 70/30 ไม่สมดุล สายไฟเบอร์ออปติก มินิ สปลิเตอร์ ท่อเหล็ก NAP 1X2+1X8 สปลิเตอร์
รายละเอียดรวดเร็วของ 1X9 ไฟเบอร์ออปติกา PLC Splitter
เครื่องแยกแสงเป็นหนึ่งในองค์ประกอบหลักในเครือข่าย FTTH นอกจากเครื่องแยกสาย 1xN / 2XN แบบปกติแล้ว เมื่อความต้องการของผู้ใช้ในการเปลี่ยนแปลงเครือข่ายความต้องการของ 1x3 1x6 1x5 1x9 1x12 1x24 เครื่องแยกแบบเดียวและหลายแบบเพิ่มขึ้นและสามารถตอบสนองความต้องการของตลาดได้ดีขึ้นสําหรับอัตราการแยกแสงพิเศษ ตัวล่วงหน้าของ 1x9 Splitter นี้คือ FBT 1X2 สะสมไม่สมดุล splitter (coupler) และ 1x8 PLC สะสม splitterในทางตรงกันข้าม, การกระจายตัวขนาดใหญ่ของชิปแบ่ง 1x9 ลดต้นทุนของสายเชื่อมต่อเครือข่ายที่เกี่ยวข้องมาก, แต่ให้ความสามารถทางออนไลน์ในระยะยาวที่ดีกว่าคัพเลอร์ฟิวชั่น.
เครื่องแยกไฟเบอร์ออปติก ลักษณะ
• การสูญเสียการใส่ที่ต่ําและการสูญเสียการคืนที่สูง
• ระบบสกรีน PDL อัตโนมัติ ((มี PDL ต่ําสุด)
• ความน่าเชื่อถือและมั่นคงสูง
• เครื่องเชื่อมได้ถึงเกรด B
• การทดสอบ 3D 100% โดย Daisi และ Sumix
• การทดสอบวัฏจักรอุณหภูมิสูงต่ํา
• การทดสอบ 100% ก่อนการจัดส่ง
• FTTH Cabling แก้ไขสามารถออกแบบ
1x9 สปลิเตอร์รายละเอียด
| อัตราการแบ่ง (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ความยาวคลื่นการทํางาน (nm) | 1260-1650 | ||||
| ประเภทเส้นใย | G657A หรือตามความต้องการ | ||||
| ILmax ((dB) | ช่อง 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| ช่อง 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | ช่อง 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| การสูญเสียผลตอบแทน (dB) | ≥ 55 | ||||
| การกํากับ (dB) | ≥ 55 | ||||
| PDL (สูงสุด) | 0.3 | 0.3 | 0.3 | 0.3 | |
| ความเหมือนกัน (สูงสุด) | 0.8 | 0.8 | 0.8 | 0.8 | |
| ความสูญเสียที่ขึ้นอยู่กับความยาวคลื่น (dB) | ≤0.3 | ||||
| TDL (สูงสุด) | 0.5 | ||||
| อุณหภูมิการทํางาน | -40 ~ + 85 | ||||
| อุณหภูมิการเก็บรักษา | -40 ~ + 85 | ||||
| ขนาด (mm) / LXWXH | สายใยเปล่า | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900m | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| กล่อง ABS | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
หมายเหตุ:
1รายละเอียดโดยไม่มีเครื่องเชื่อม
2. เพิ่มการสูญเสีย 0.2dB เพิ่มเติมรวมถึงเครื่องเชื่อม
อัตราการแบ่งออฟติกไม่สมดุล ข้อมูลรายละเอียด:

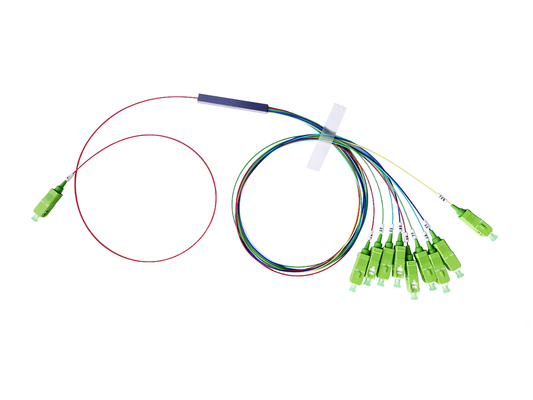

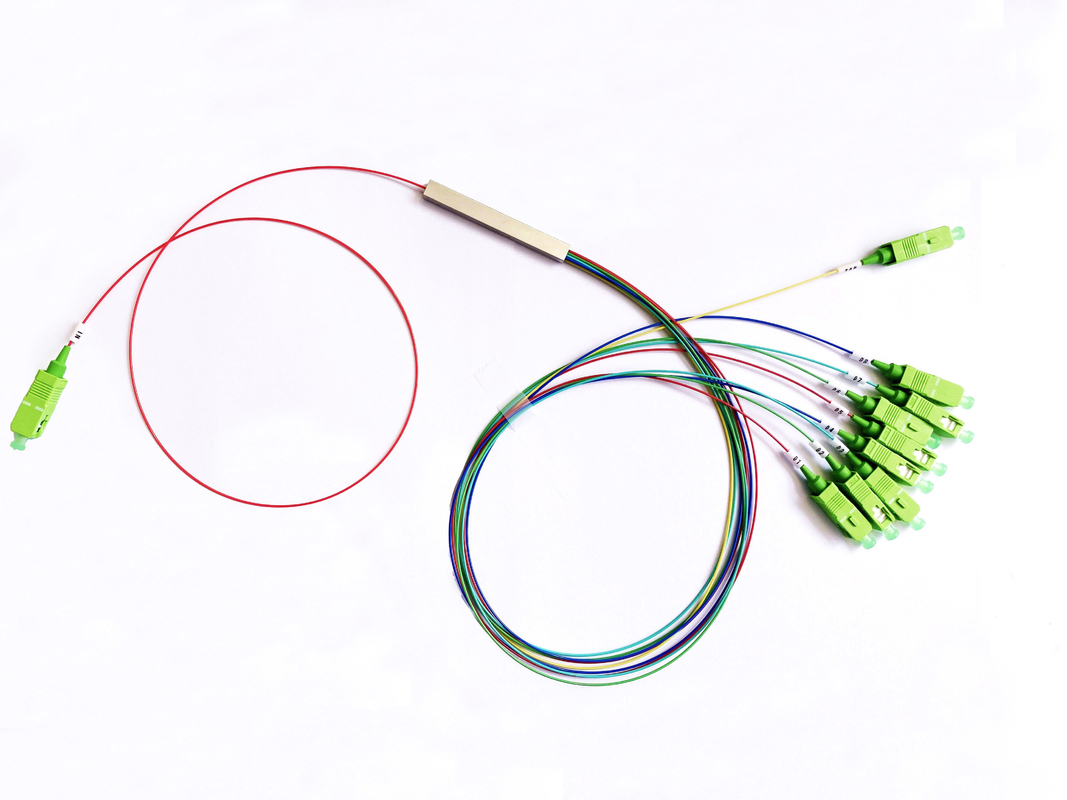

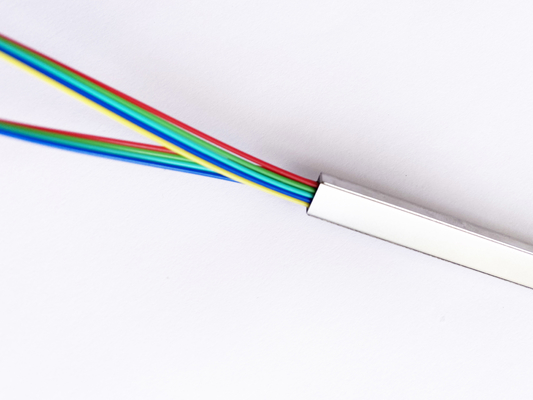

1x9 splitter ที่ไม่สมดุล ใช้ท่อเหล็กขนาด 60*7*4mm เหมือนกับ 1x8 splitter, input 1, output 9= 4*2+1pcs fiber array

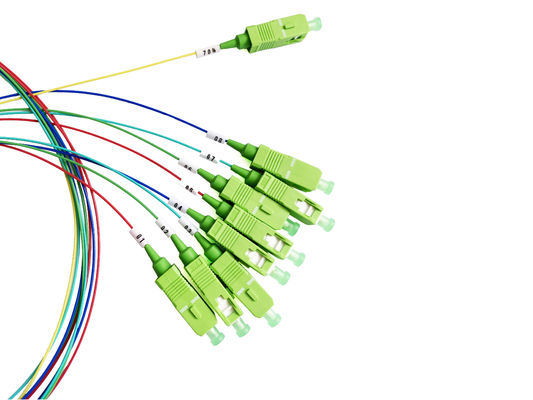

สีเส้นใยมีสีสัน, ท่อ 900um สามารถปรับแต่งได้, เช่น สีฟ้า, ส้ม, เขียว, ผิวน้ําตาล, สีเทา, ขาว, แดง, สีดํา, เป็นต้น, มีเครื่องหมายจํานวนที่จะแยก.
เพื่อแยกส่วนแบ่งใช้สีที่แตกต่างกัน เช่น สีฟ้าเพื่อการระบุ ชิปพิเศษ 1x9 นี้ให้ความสมดุลส่วนแบ่งไม่สมดุลชนิดที่สามารถตอบสนองความต้องการพิเศษและการใช้งานทางออนไลน์ที่ยืดหยุ่น, และถูกใช้อย่างแพร่หลายในเครือข่าย FTTR 5G
ผลิตของ splitter optical สามารถแบ่งออกเป็น 70/30 80/20 60/40 หรือ 85/15% 4 แบบ
สามารถใช้เครื่องเชื่อมแสงทุกชนิด เช่น SC FC LC ST; วิธีโปแลนด์: UPC, APC;
ความยาว pigtails input output: 0.5เมตร, 1เมตร, 1.5เมตร, ฯลฯ
การใช้ GPON Splitter
หากซื้อ 1: 9 สปลิเตอร์ออปติก แบบไม่มีบล็อคเท่านั้น จะบรรจุในกล่องกระจก พร้อมรายงานการทดสอบ ท่อ, เครื่องเชื่อมหรือสายไฟฟ้าจะติดตั้งไว้ในกล่องกระจก ด้วยการป้องกันที่ดี
ปลายก่อนด้วยเครื่องเชื่อม และการประกอบในกล่องหลับแสงหรือกล่องการกระจายของรับได้ที่โรงงานก่อนการจัดส่ง
ทํางานบ่อย ๆ กับกล่องไฟเบอร์ CTO
กล่องไฟเบอร์ CTO 10 คอร์ กล่องไฟเบอร์ CTO 12 คอร์
วิดีโอ
วิดีโอ
|
