| ขั้นต่ำ: | 500 ชิ้น |
| ราคา: | 0.36USD-30USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 กล่อง / กล่อง 150 กล่อง / กล่อง |
| ระยะเวลาการจัดส่ง: | 7 วันหลังจากชำระเงิน |
| วิธีการจ่ายเงิน: | เวสเทิร์นยูเนี่ยน T/T |
| ความสามารถในการจัดหา: | 60,000 ชิ้นต่อเดือน |

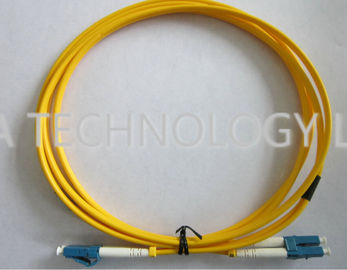

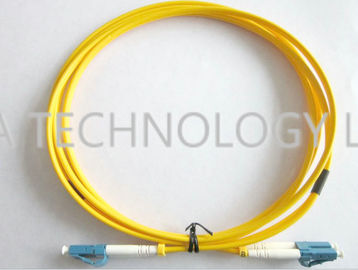

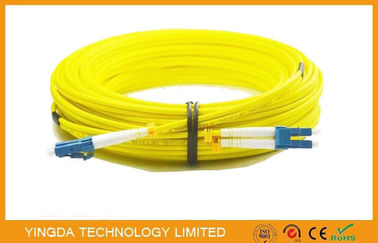

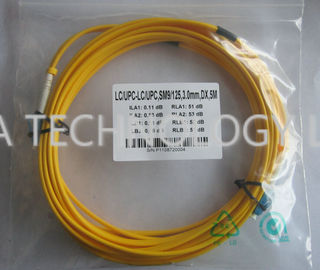

สายไฟเบอร์ออปติก patchage = connector + cable + connector, จัมเปอร์ใยแก้วนำแสง (Optical Fiber Patch)
สายเคเบิล / สายเคเบิล) และคล้ายกับสาย coaxial แต่ไม่มีชั้นป้องกันสุทธิ ศูนย์คือแสง
แกนกระจกสเตนเลส (Ferrule) เส้นใยหลายเส้นเส้นผ่านศูนย์กลางของแกนคือ 50 um ~ 65 um,
ประมาณเท่ากับความหนาของเส้นผมของมนุษย์ ในขณะที่เส้นใยเส้นใยเดียวโหมดหลักคือ 8u m ~
10u เมตร แกนล้อมรอบด้วยชั้นเคลือบกระจกที่มีดัชนีการหักเหแสงต่ำกว่า
หลักเพื่อให้เส้นใยแสงถืออยู่ในแกน ด้านนอกเป็นพลาสติกบาง ๆ
แจ็คเก็ตเพื่อปกป้องผิวเคลือบ
คุณสมบัติ
สเปค
ชิ้น | มาตรฐานโท |
ประเภทตัวเชื่อมต่อ | LC, SC, ST, FC.MU, DIN, D4, MPO, SC / APC, เอฟซี / APC, LC / APC.MU / APC |
Duplex MTRJ / หญิง MTRJ / ชาย | |
ประเภทไฟเบอร์ | |
9/125 SMF-28 หรือเทียบเท่า (Singlemade) OS1 | |
50/125, 62.5 / 125 (มัลติ) OM2 & OM1 | |
50/125, 10G (มัลติ) OM3 | |
ประเภทสายเคเบิ้ล | Simplex, Duplex (Zipcord) |
Φ3.0มม. Φ2.0มม. Φ1.8มม | |
Φ1.6มม. PVC หรือ LSZH | |
Φ0.9มม., บัฟเฟอร์ใยแก้ว PVC หรือ LSZH 0.6 มม | |
ลักษณะการขัด | UPC, SPC, APC (8 °และ 6 °) |
การสูญเสียการแทรก | ≤ 0.1dB (สำหรับ Singlemode Master) |
≤ 0.25dB (สำหรับ Singlemode Standard) | |
≤ 0.25dB (สำหรับมัลติ) | |
ผ่านการทดสอบโดย JDS RM 3750 | |
Singlemode) | UPC ≥ 50dB |
SPC ≥ 55dB | |
APC ≥ 60dB (typ.65dB) | |
ผ่านการทดสอบโดย JDS RM3750 | |
การทำซ้ำ | ± 0.1dB |
อุณหภูมิในการทำงาน | -400 ถึง 850 องศาเซลเซียส |
(สำหรับ Singlemode) | รัศมีปลายร่อง |
7 มม. ≤ R ≤ 12 มม. (สำหรับ APC) | |
10 มม. ≤ R ≤ 25 มม. (สำหรับมาตรฐาน) | |
เอเพ็กซ์ออฟเซต≤ 30 ไมครอน (สำหรับปริญญาโท) | |
Apex Offset ≤ 50 μm (สำหรับมาตรฐาน) | |
Undercut -50nm ≤ U ≤ 50 นาโนเมตร | |
ผ่านการทดสอบโดย DORC ZX-1 |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
