| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | GPSR-1U-SA24 |
| ขั้นต่ำ: | 100 pcs |
| ราคา: | สามารถต่อรองได้ |
| ระยะเวลาการจัดส่ง: | 5-8days after payment |
24 Port SC APC Connector 19" ODF ไฟเบอร์ออปติก แพทช์แพนล แบรมการกระจาย
แผนที่ติดต่อไฟเบอร์ออปติก เป็นอุปกรณ์ช่วยสําหรับสายปลายในเครือข่ายการสื่อสารส่งไฟเบอร์ออปติก
ซึ่งเหมาะสําหรับสายไฟฟ้าออปติกภายในห้อง โดยตรงและการเชื่อมต่อสาขา และป้องกันเส้นใย
1U แพทช์แพนเนล รายละเอียด
| รูปแบบ | GPSR-1U-SA24 |
| ขนาด | 430*300*1U มม. |
| ความจุสูงสุด | 24 คอร์ |
| สายพานแอดอปเตอร์ | SC SIMPLEX |
| อัดแปลง qty | 24 ชิ้น SC หรือ LC duplex |
| ความหนา | 1.2 มม. |
| วัสดุ | ผนังเหล็กม้วนเย็น พร้อมการฉีดไฟฟ้าสแตนเลส |
| สี | สีดํา สีขาว |
| การเข้าสาย | 4 ชิ้น φ20mm |
| น้ําหนักสะสม | 5. 2 กิโลกรัม |
แผ่นกระจายแสง ลักษณะ
ใช้ได้ในโครงสร้างสแตนดาร์ด 19' และปลายโครงสร้าง, การออกแบบการติดตั้ง rack, โลหะแผ่นเหล็กม้วนเย็น, ด้วยการพ่นไฟฟ้าสแตนดาร์ค, ความหนา 1.2 มม.สะดวกโดยรวม ไม่มีรอยแตกหรือลายนิ้วมือ.

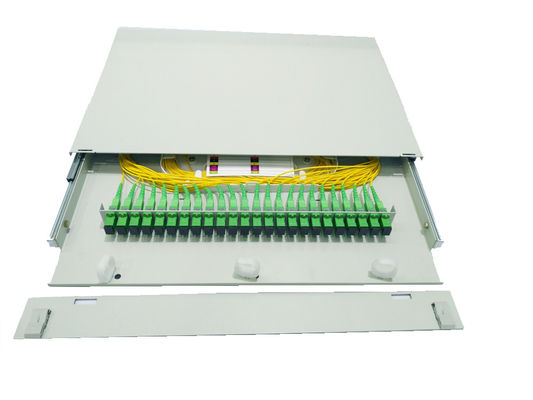

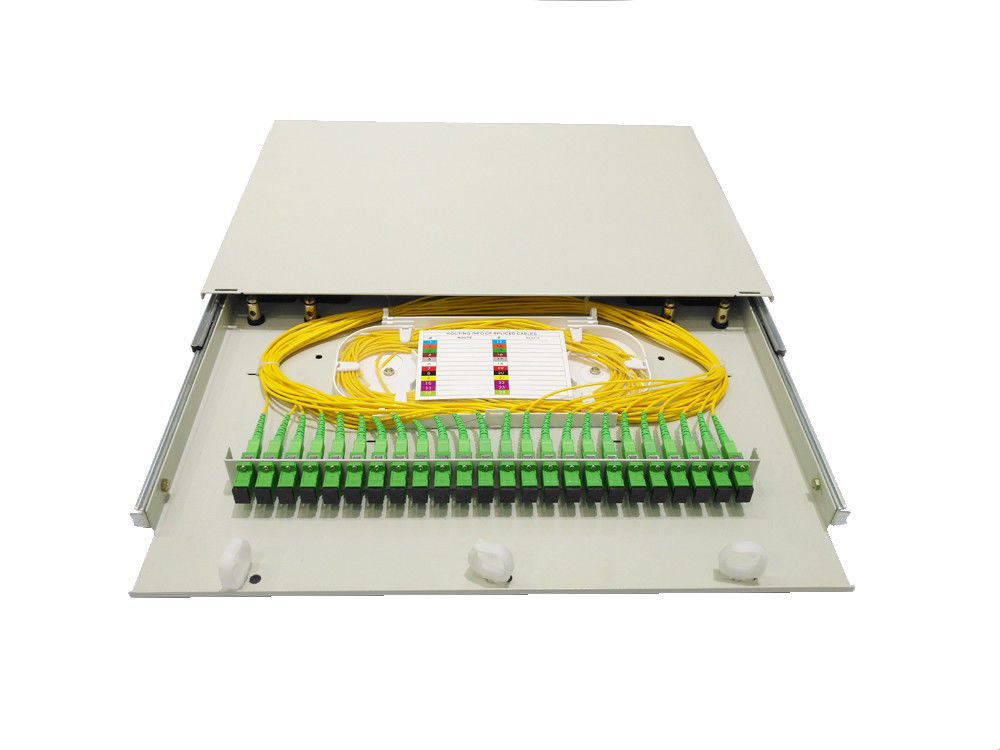

1U ความสูง 44.54mm สามารถรองรับ 24pcs SC simplex แอดป์เตอร์จาน, แอดป์เตอร์มีรู flange, ทั้งหมดกล่องจัดส่งกับสกรูเพื่อแก้ไขแอดป์เตอร์บนจานเพื่อทําให้มันคงที่ระหว่างการขนส่งระยะยาว,ไม่ต้องลื่นออกมา

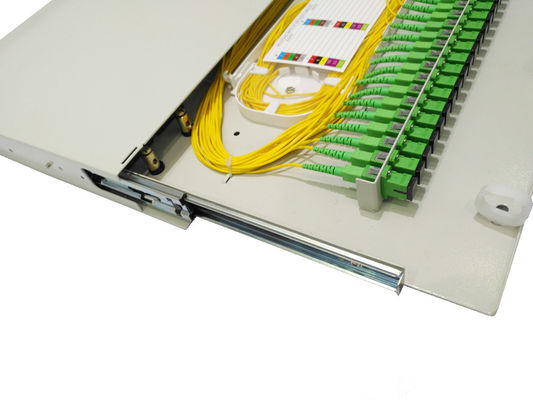

1U 24cores พร้อมกับ 1 ชิ้นเทรย์สปไลซ์ฟิวชั่น ขนาดสูงสุด 24cores sing fiber storage มีพื้นที่เพียงพอสําหรับการจัดการหรือการเก็บไฟเบอร์ยาว 1.5เมตร
กล่องสามารถติดตั้ง rack บนกรอบ ODF 19 นิ้วหรือ 23 นิ้วโดยการติดตั้งหู, ซึ่งจะเป็นการตั้งค่ากับกระเป๋าอุปกรณ์เสริม, มีสกรูเพียงพอ, เมื่อการจัดส่ง, ไม่ติดตั้งบนกล่อง.โปรดเอาออกเมื่องานก่อสร้าง.

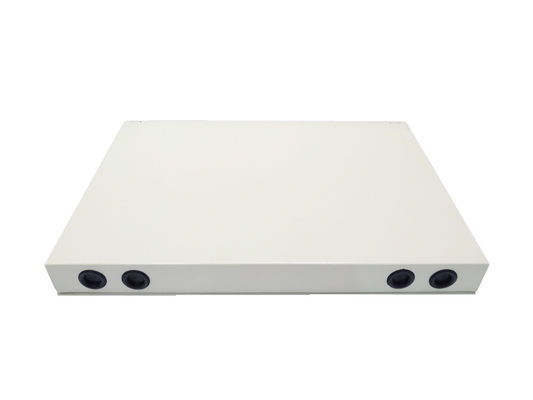

กล่องที่มีสล็อตเข้าสายไฟฟ้า 4 ชิ้น และรัดยางเพื่อป้องกันฝุ่นหรือหนู ทําให้การจัดการเส้นใยง่ายและดีมันใช้เวลานาน ไม่หยุด, มันเรียบง่ายและสะดวกมากที่จะเอาออกจากตู้ภายใน.
ยังมี 3 แคลมพลาสติกสําหรับการจัดการทางออกของเคเบิล, การออกแบบมนุษย์, มีหลายประเภทของแคลมสามารถเลือกได้.

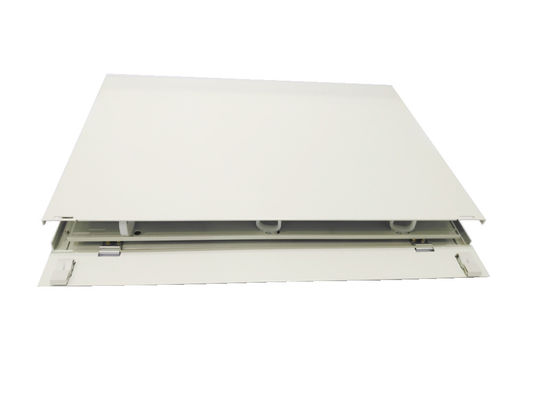

กล่องทั้งหมดจะปิดด้วยคลิปด้านหน้าและสามารถพลิกขึ้นหรือลงด้วยตัวถือโลหะที่ด้านล่าง เมื่อส่ง, มันจะปิดเพื่อการป้องกันที่ดีกว่า
ความต้องการด้านสิ่งแวดล้อม
ไม่เหมาะสําหรับการใช้ในกลางแจ้ง หากจําเป็นต้องใช้ ควรใช้มาตรการป้องกัน
|
อุณหภูมิการทํางาน |
-25 ถึง +40 °C |
|
อุณหภูมิการเก็บรักษา |
-25 ถึง +55 °C |
|
ความชื้นสัมพัทธ์ |
≤ 85% (30°C) |
|
ความดันชั้นบรรยากาศ |
70 ~ 106kPa |
|
อายุการใช้งาน |
20 ปี |
คุณสมบัติของวัสดุ
วัสดุของแผ่นแผ่นปลาสติกไฟเบอร์คือความทนทานต่อการกัดกร่อน,คุณสมบัติทางกายภาพและทางเคมีที่มั่นคง วัสดุทั้งหมดต้องเข้ากันได้
และเข้ากันได้กับผ้าคลุมสายไฟฟ้าออทติก และสายไฟกล่อง
เพื่อป้องกันการเก่าและความเสียหายไฟฟ้าอื่น ๆ วัสดุเหล่านี้ต้องเข้ากันได้อุปกรณ์ที่ใช้ในแผ่นพลาช
1. ถ้าแพนเลสพลาสติกวิศวกรรมด้วยการทดสอบ A GB/T5169.7 การทดสอบจะใช้เวลาปี 30
2.การใช้เครื่องป้องกันการเสริมการเชื่อมต่อสายไฟฟ้า วัสดุและอุณหภูมิการละลายร้อนของเครื่องเติมไม่ต่ํากว่า 120 °C การอ่อนนุ่มทางความร้อน
ความร้อนไม่ต่ํากว่า 90 °C°C สามารถใช้ได้ใน a 25 ~ + 40°อุณหภูมิเซลเซียส
3. Aวัสดุทั้งหมดควรไม่เป็นพิษ ไม่เป็นสารต่อมะเร็งต่อสุขภาพมนุษย์และอุปกรณ์อื่น ๆอาการข้างเคียง
รูปแบบการแสดงออกต้องมีรูปร่างสมบูรณ์แบบ ไม่มีการบด หรือมีฟองไม่มีรอยแตกและช่องว่าง การบิดเบือน ความสกปรกความผิดพลาด
สีพื้นหลังทั้งหมดควรเป็นแบบต่อเนื่องอย่างเสมอภาคการก่อสร้างที่สะดวกความอ่อนแอต่ําการสูญเสีย
โครงสร้างที่สมเหตุสมผล, พื้นที่กระชับแข็งถูกตั้งในกล่องปลาย, กล่องมีสายดิน,
เหมาะสําหรับสายไฟเบนไฟเบอร์ออปติก และสายไฟฟ้าภายใน
ออกแบบพิเศษ 19 นิ้ว rackหรือติดผนัง
คุณสมบัติทางกล
ความแข็งแรงในการดึง:ควรทนความแข็งแรงในการดึงแกนไม่ต่ํากว่า 500N ระหว่างกล่องปลายเคเบิลและเคเบิลและไม่ต่ํากว่า 5N ระหว่างสายไฟ pigtail และกล่องปลาย
การทดสอบการบด: ตู้ปลายเคเบิลแต่ละกล่องควรสามารถทนความดันสแตตติกตั้ง
ไม่ต่ํากว่า 200N
การทดสอบการบิด: กล่องปลายเคเบิลควรสามารถทนมุมการบิด
คุณสมบัติไฟฟ้า
