| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | สายแพทช์ขั้วต่อโลหะ |
| ขั้นต่ำ: | 500 ชิ้น |
| ราคา: | 0.36USD-30USD |
| ระยะเวลาการจัดส่ง: | 7 วันหลังการชำระเงิน |
| เงื่อนไขการจ่ายเงิน: | Western Union, T/T |
สายพับพับพับเป็นชนิดของเครื่องกดกระโดดไฟเบอร์ออปติก, ผลิตเพื่อการจัดจําหน่ายไฟเบอร์ที่รวดเร็ว, น่าเชื่อถือและไม่ซับซ้อนในเครือข่าย FTTH และ FTTX. การออกแบบสายไฟเบอร์ FTTH ลงก่อนนี้ถูกพิจารณาเพื่อการนําไปสู่ผนังภายใน, สายไฟ,และสถานที่ที่ใช้สารแก้ไขไฟเบอร์ออปติกแบบไมโครดักท์, โดยไม่จําเป็นต้องเชื่อมหรือผสม

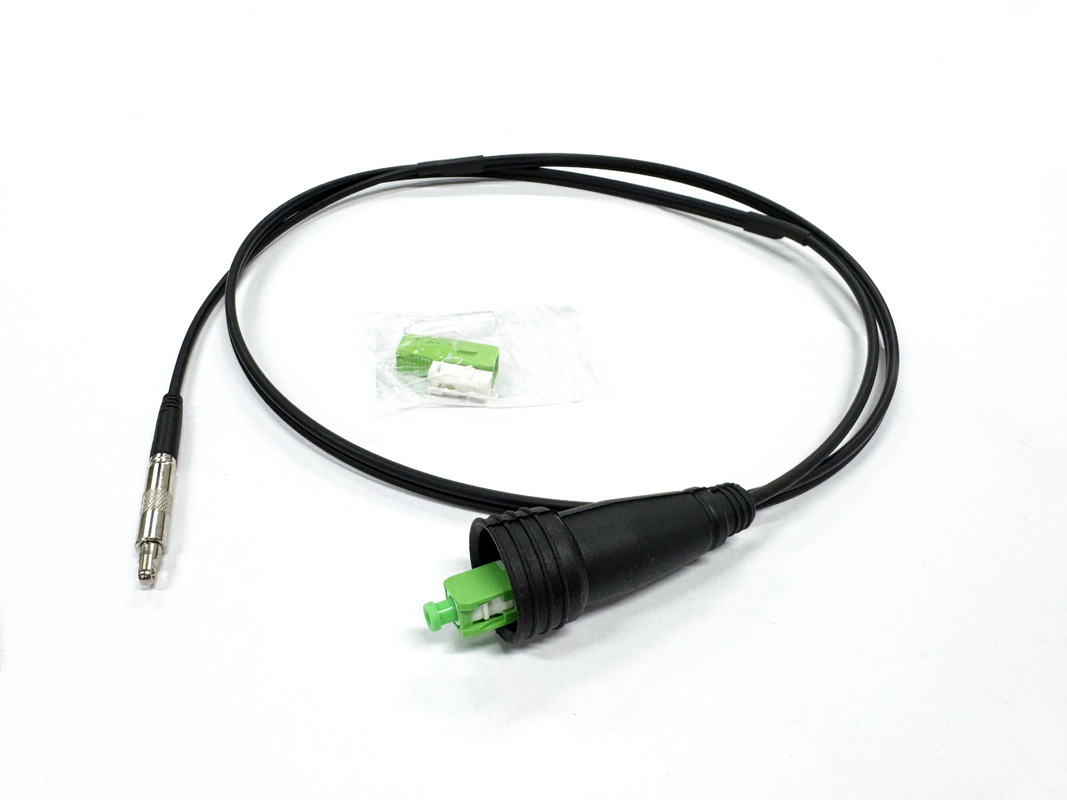

Yingda ปิดสายไฟเบอร์ออฟติกด้วยสายเชื่อม SC ที่ดันได้ข้างหนึ่ง ซึ่งสามารถดึงตรงผ่านผนังขณะที่อีกด้านหนึ่งคือเครื่องเชื่อม SC แบบมาตรฐานที่มีรัดยางซึ่งถูกออกแบบมาเพื่อเชื่อมต่อกับกล่องแยกไฟเบอร์ภายนอก ปิดยางป้องกันน้ําจากการเข้า
คําอธิบายสินค้า:
YINGDA Pushable cable assemblies ให้บริการแบบยืดหยุ่น, ปรับปรุงการหลุดของไฟเบอร์ออปติก pre-terminated สําหรับการใช้งาน FTTX ที่รวดเร็วและน่าเชื่อถือ
เครื่องเชื่อมที่สามารถผลักดันกระสุนสามารถติดตั้งสายไฟฟ้าที่เชื่อมต่อก่อนผ่านไมโครดักท์และรูเล็ก ๆ ที่เป็นธรรมดาของกรณี FTTX ส่วนใหญ่สายไฟฟ้านี้สามารถติดตั้งโดยไม่ต้องใช้ท่อขนาดใหญ่หรือเจาะรูใหญ่ผ่านผนังของลูกค้า.
กล่องนี้สามารถผลักดันผ่านรูเล็ก ๆ และไมโครดักทัคได้สายดรอปกลมที่แข็งแกร่งที่มีสายเชื่อมที่สามารถผลักดันได้, ลดต้นทุนของการใช้งานไฟเบอร์ รวมถึงความสามารถและความยากลําบากภายในในการจัดการและเชื่อมต่อสายไฟฟ้าลูกค้า
รายละเอียด
|
โหมดไฟเบอร์ |
โหมดเดียว |
|
จํานวนเส้นใย |
1 |
|
ประเภทอินเตอร์เฟซพอลแลนด์หรือเฟอร์รูล |
APC |
|
เครื่องเชื่อม A |
โลหะ SC APC |
|
เครื่องเชื่อม B |
SC APC กับรองเท้ารองเท้ายาง |
|
ความยาวของสายไฟ |
ปรับแต่ง |
|
วัสดุของเสื้อ |
วัสดุ LSZH ภายในและภายนอก |
|
สีเสื้อนอก |
สีดําหรือสีขาว |
|
กว้างของเสื้อนอก ((มม)) |
30.0 มิลลิเมตรหรือ 2.0 * 5.0 ดรัปราบ |
|
ประเภทเส้นใย |
G657A2 |
|
กว้างในเคเบิล |
0.9mm |
|
สายภายใน สี |
สีฟ้า |
|
อุณหภูมิในการเก็บ |
-20°C ถึง 60°C |
|
อุณหภูมิการติดตั้ง |
-5°C ถึง 50°C |
|
อุณหภูมิการทํางาน |
-20°C ถึง 60°C |
|
การบด ((N/100mm) |
1000 |
|
หนุนแรงขยับสูงสุด (ระยะยาว) |
150N |
|
หนุนแรงขั้นต่ํา (ระยะสั้น) |
400N |
| รายการ | มูลค่า |
| เครื่องเชื่อม | SC LC FC ST E2000 DIN D4 SMA FDDI MTRJ MU MPO MTP LX.5 VF45 เป็นต้น |
| ความยาวคลื่นการทํางาน | 1260-1650nm |
| ประเภทเส้นใย | G652D, G657A2, G657A1, G655, G657B3, OM1 OM2 OM3 OM4, OM5 เป็นต้น |
| เสื้อสาย | LSZH, PVC, PE, TPU เป็นต้น |
| ภาษาโปแลนด์ | UPC, APC ((8°), PC |
| แพร่เส้นโค้งของเส้นใย | ≥ 40 มิลลิเมตร (G.652D และ G.655C) ≥ 20 มิลลิเมตร (เพียง G.657A2) |
| การสูญเสียการใส่ | ≤ 0.1dB (Master)
≤ 0.3dB (มาตรฐาน) ทดสอบโดย JDS RM 3750 |
| ผลกําไรเสีย | UPC ≥ 55dB,APC ≥ 60dB (ประเภท.65dB)
UPC≥ 35dB (ประเภท 38dB) - มัลติโมด ทดสอบโดย JDS RM3750 |
| ความสามารถในการซ้ํา | ± 0.1dB |
| อุณหภูมิการทํางาน | -40 °C ถึง 85 °C |
| ความต้องการทางกณิตศาสตร์
(สําหรับโหมดเดียว) |
ขนาดของกระบอก:
7mm ≤ R ≤ 12mm (APC) 10mm ≤ R ≤ 25mm (มาตรฐาน) ความยืดหยุ่นสูงสุด ≤ 30 μm (Master) ความยืดหยุ่นสูงสุด ≤ 50 μm (มาตรฐาน) การตัดล่าง -50nm ≤ U ≤ 50nm ทดสอบโดย DORC ZX-1 |
| ไม่ ไม่ | รายการ | หน่วย | รายละเอียด | ||
| G657A2 | |||||
| 1 | กว้างสนามโหมด | 1310nm | μm | 9.0±04 | |
| 1550nm | μm | 10.1±05 | |||
| 2 | กว้างคลุม | μm | 1240.8±0.7 | ||
| 3 | การเคลือบไม่เป็นวงกลม | % | ≤0.7 | ||
| 4 | ความผิดพลาดของความเฉพาะของแกน | μm | ≤0.5 | ||
| 5 | กว้างเคลือบ | μm | 245±5 | ||
| 6 | การเคลือบไม่เป็นวงกลม | % | ≤60 | ||
| 7 | ความผิดพลาดของความเข้มข้นของผิวเคลือบ | μm | ≤ 120 | ||
| 8 | ความยาวคลื่นตัดเคเบิล | nm | λcc≤ 1260 | ||
| 9 | ความอ่อนแอ ((max.) | 1310nm | dB/km | ≤0.4 | |
| 1550nm | dB/km | ≤0.3 | |||
| 10 | การสูญเสียการบิดตัว | ขนาดความยาวของกระแส | dB | ≤0.75 | |
| วงจร 1 รอบ × 10 มม @ 1625nm | dB | ≤ 1.5 | |||
การใช้งาน:
FTTH / FTTX ราคาตกภายในและภายนอก
บ้านเดี่ยวและบ้านหลายหลัง
FTTP และเครือข่ายคัมพัส
การใช้บริการเบนด์กว้างในชนบท
DAS / FTTA
ลักษณะ:
การปิดที่ออกแบบและทดสอบกับ Telcordia GR-326
การลดเวลาการใช้งานและลดต้นทุนการติดตั้งโดยการกําจัดการผสมในสนาม
เครื่องมือไม่การติดตั้ง, แผ่นปกป้องกําแพงสามารถถอนออกง่ายและบ้านภายนอก snaps ในที่
รายละเอียดของรายละเอียด
สอดคล้องกับ REACH และ RoHS

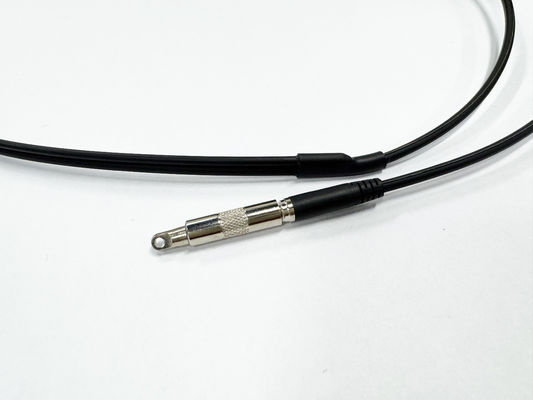

ด้านหนึ่งที่มีเครื่องเชื่อมโลหะสามารถดึงโดยตรงผ่านผนังและ tเครื่องเชื่อมโลหะของเขาของเครื่องเชื่อมทําจากวัสดุสับสนธิ ซึ่งง่ายที่จะติดและถอด, กับการเปลี่ยนแปลงเล็ก ๆ ในการสูญเสียการใส่, ความแข็งแรงในการกดสูง, ความหนาแน่นการติดตั้งสูง,ทนต่ออุณหภูมิสูงและไม่ง่ายที่จะออกซิเดนa ใช้สําหรับท่อท่อขนาดเล็กหรือรูผนังขนาดเล็ก
ด้านหนึ่งเป็นเครื่องเชื่อม SC แบบมาตรฐานที่มีรัดยาง ซึ่งถูกออกแบบมาเพื่อเชื่อมต่อกับกล่องแยกไฟเบอร์ภายนอก
ความยาวสามารถปรับเปลี่ยนตามความต้องการของคุณ 1M,5M,10M,20M,50M,100M และมากกว่า
วิดีโอ
|
