| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| ขั้นต่ำ: | 500pcs |
| ราคา: | 0.19USD-0.72USD |
| ระยะเวลาการจัดส่ง: | 5 วันทำการหลังจากได้รับการชำระเงินของคุณ |
| เงื่อนไขการจ่ายเงิน: | T / T หรือสหภาพตะวันตก |

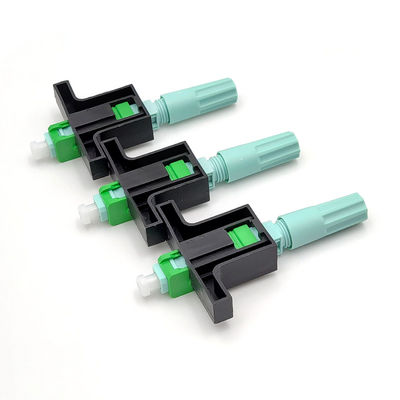

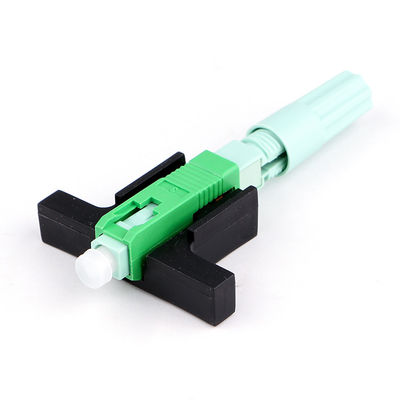

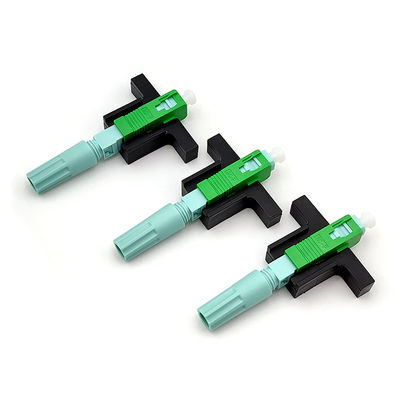

ในร่ม 5G FTTx 0.3dB Fast Connector ตัวเชื่อมต่อด่วนไฟเบอร์ออปติกโหมดเดียว
ในร่ม 5G FTTx 0.3dB LX58 SC APC Optical Fiber Field Assembly Fast Connector สายเคเบิลรูปที่ 8
SC / APC Fiber Optic Fast Connector ออกแบบมาสำหรับ FTTH เป็นขั้วต่อไฟเบอร์รุ่นใหม่ที่ใช้ในการประกอบสามารถให้ Open
การไหลและชนิดของผลิตภัณฑ์สำเร็จรูปซึ่งมีคุณสมบัติทางแสงและทางกลตรงตามขั้วต่อใยแก้วนำแสงมาตรฐาน
ได้รับการออกแบบมาเพื่อคุณภาพและประสิทธิภาพสูงสำหรับการติดตั้งโครงสร้างของตำแหน่งการจีบเป็นการออกแบบที่ไม่เหมือนใครและไม่จำเป็นต้องติดกาว
ไม่ขัดวัสดุสิ้นเปลืองใด ๆใช้โครงสร้างไฟเบอร์ที่ติดตั้งไว้ล่วงหน้าและสะดวกสำหรับการติดตั้งภาคสนาม
คุณสมบัติ
1. แบบสกรูกลม SC / APC ความยาวรวม 58mm
2. ใช้กับ 2mm * 3mmไฟเบอร์วางสายเคเบิล
3. โครงสร้างเซรามิกซีร่องไม่ใช่พลาสติกหรือโลหะประสิทธิภาพการปิดผนึกที่ดีสารหน่วงไฟ
4. การสูญเสียการแทรก: ค่าเฉลี่ย≤0.2dB, MAX≤0.4dB
5. การสูญเสียกลับ: ≥50dB UPC, ≥65db APC
6. ไม่จำเป็นต้องใช้อีพ็อกซี่หรือขัดเงาไฟเบอร์ฝังตัวจากโรงงาน
ข้อมูลจำเพาะ
|
ประเภท |
พารามิเตอร์ |
|
การสูญเสียการแทรก |
≤ 0.3dB (1310 นาโนเมตรและ 1550 นาโนเมตร) |
|
กลับขาดทุน |
UPC ≤ -45dB, APC ≤ -65dB, |
|
ความแข็งแรงของเส้นใยเปลือย |
> 5 น |
|
ความแข็งแรง |
> 10 น |
|
ความตึงเครียด |
> 50N |
|
ความทนทานทางกล (500 ครั้ง) |
IL ≤ 0.2dB และ RL ≤ 5dB |
|
อุณหภูมิในการทำงาน |
-5 ºCถึง +70 ºC |
รายละเอียดสินค้า:

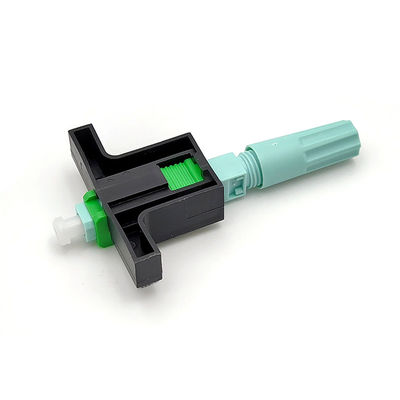

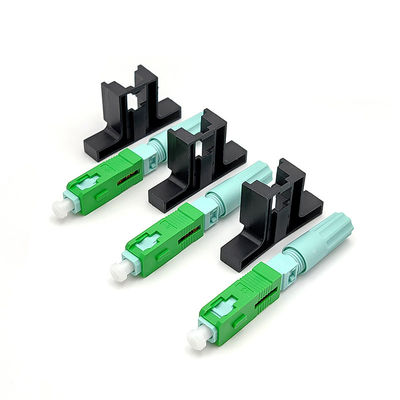

แต่ละตัวมีสวิตช์สีดำเพื่อเปิดและปิดไฟเบอร์บนโครงสร้างนั่งส่วนบู๊ตเป็นทรงกลมซึ่งสามารถขันเปิดและปิดช่องเสียบที่เปิดได้
ตัวเชื่อมต่อทั้งหมดทำจากพลาสติกคุณภาพสูงช่วยให้มั่นใจได้ถึงเสถียรภาพและความทนทานในการทำงานที่ดี
1 ชิ้น / ถุงพลาสติก 100 ชิ้น / กล่องภายในกล่องภายใน 10 ชิ้น / กล่องกระดาษแข็ง
วิธีใช้ตัวเชื่อมต่อที่รวดเร็ว?
ประมวลผลเส้นใย
1. ใส่สายเคเบิลหล่นลงในเครื่องปอกจนสุด 50-60 มม. และดึงชั้นความแข็งแรงของสายเคเบิลออก
2. กดสายปอกเข้าที่หนีบมี 4 จุดเพื่อล็อคเส้นใย
3. ลอกชั้นเคลือบสายเคเบิลโดยใช้เครื่องปอกสายไฟตามยาวเพื่อลอกการเคลือบของเส้นใยหรือใช้เครื่องปอกมิลเลอร์จัดแนวของที่หนีบไฟเบอร์
4. ตรวจสอบเส้นใยโดยงอประมาณ 60 °ในทิศทางถ้าตกลง
5. ทำความสะอาดเส้นใยด้วยผ้าแอลกอฮอล์โดยเช็ด 0 °และ 90 °อีกครั้ง
6. ใส่แคลมป์ลงในตัวยึดความยาวจนถึงลูกศรขึ้นแล้วกดจนสุด
7. วางราบบนช่องมีดตัดไฟเบอร์จัดให้ชิดจนสุดแล้วจึงตัดใย
8. ในที่สุดความยาวเส้นใยจะเป็น: 19.4 มม. และ 29.4 ± 0.1 มม. ดูภาพ
การชุมนุม
ตรวจสอบตู้เก็บของสีดำ
ใส่ไฟเบอร์พร้อมกับทางเข้า V จนไฟเบอร์โค้งงอ แต่ไม่เกิน 1 มม. เกินทางเข้า V
ให้ตัวเรือนเคลือบและจิ๊กอยู่ในระดับเดียวกันถอดสวิตช์
ถอดประกอบ
ประกอบจิ๊กเสริมให้พอดีกับสวิตช์ที่ปลายด้านขวา
ปลดล็อกไฟเบอร์
ใช้นูนพิเศษเพื่อเปิดฝาปิดปลดล็อคเปลือก
ยกขึ้น 15 °เพื่อดึงเส้นใยออก
ประเภทอื่นที่คล้ายกัน:
แอปพลิเคชัน
|
|
