| ขั้นต่ำ: | 500pcs |
| ราคา: | 0.19USD-0.72USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 ชิ้น / ถุงพลาสติก 10 ชิ้น / ถุงพลาสติกที่ใหญ่กว่าแล้ว 100 ชิ้น / กล่อง 1000 ชิ้น / กล่อง |
| Delivery period: | 5 วันทำการหลังจากได้รับการชำระเงินของคุณ |
| วิธีการจ่ายเงิน: | T / T หรือสหภาพตะวันตก |
| ความสามารถในการจัดหา: | 500,000 ชิ้นต่อเดือน |

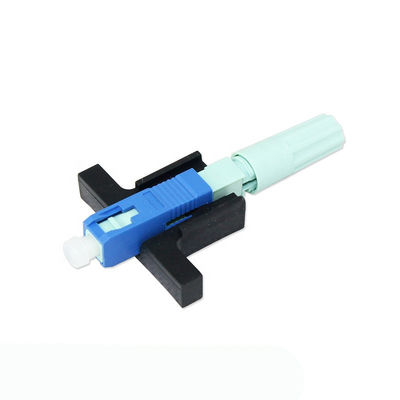

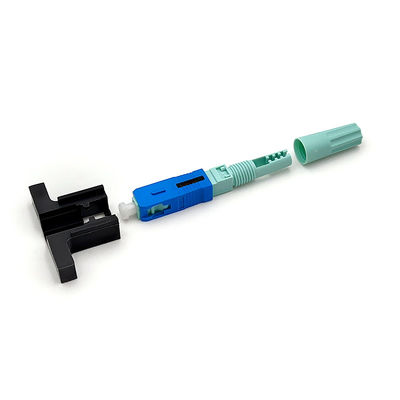

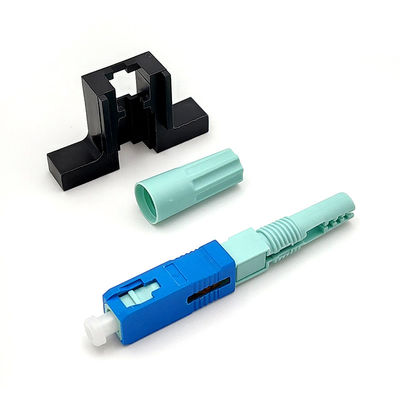

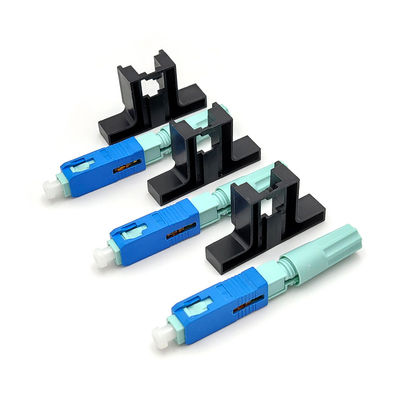

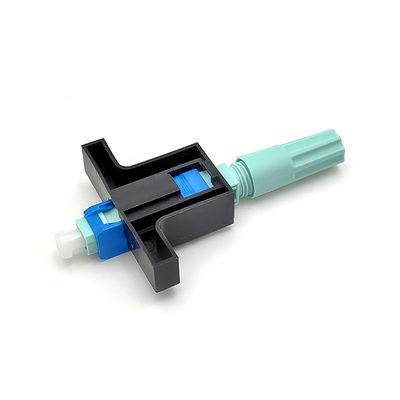

5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
5G FTTx 0.3dB LX58 SC UPC ขั้วต่อไฟเบอร์ออปติก Fast Field ติดตั้งได้รูปที่ 8 สายแบนสีน้ำเงิน
Field Assembly Connector เป็นโซลูชันยอดนิยมสำหรับการเดินสายแบบออปติคัลภายในอาคารและพื้นสำหรับแอปพลิเคชัน LAN และกล้องวงจรปิดและการขยาย FTTH ซึ่งเป็นตัวเชื่อมต่อที่เลือกโดยผู้ดำรงตำแหน่งเทศบาลสาธารณูปโภคและผู้ให้บริการทางเลือกสามารถเลือก SC, LC หรือ FC ST และรองรับโหมดเดี่ยว 250um ถึง 900um และ 2.0 มม. เส้นผ่านศูนย์กลาง 3.0 มม.ปลอกโลหะสามารถเป็น PC หรือ APC
ข้อกำหนดทางเทคนิค
| สิ่งของ | พารามิเตอร์ |
| MODEL | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| ความยาว | 58 มม |
| ประเภทสายเคเบิล | สายเคเบิลหล่น 2.0 * 1.6 มม., 2 มม. * 3 มม |
| โครงสร้าง C-Groove | เซรามิก |
| การสูญเสียการแทรก | ค่าเฉลี่ย≤0.2dB, MAX≤0.4dB |
| กลับขาดทุน | ≥50dB UPC, ≥65db APC |
| การสูญเสียการแทรก | ≤ 0.3dB (1310 นาโนเมตรและ 1550 นาโนเมตร) |
| กลับขาดทุน | ≤ -45dB |
| ความแข็งแรงของเส้นใยเปลือย | > 5 น |
| ความแข็งแรง | > 10 น |
| ความตึงเครียด | > 50N |
| ความทนทานทางกล | IL ≤ 0.2dB และ RL ≤ 5dB |
| อุณหภูมิในการทำงาน | 5 ºCถึง +70 ºC |
| ทำซ้ำเวลา | > 50 ครั้ง |
| ความยาว | 53 มม |
| เป็นไปตามมาตรฐาน | IEC61754-4 |
| อายุขัย | 30 ปี |
ข้อมูลแพ็ค:
โครงสร้างตัวเชื่อมต่อที่รวดเร็ว:
แอปพลิเคชัน
วิธีใช้ตัวเชื่อมต่อที่รวดเร็ว?
ประมวลผลเส้นใย
1. ใส่สายเคเบิลหล่นลงในเครื่องปอกจนสุด 50-60 มม. และดึงชั้นความแข็งแรงของสายเคเบิลออก
2. กดสายปอกเข้าที่หนีบมี 4 จุดเพื่อล็อคเส้นใย
3. ลอกชั้นเคลือบสายเคเบิลโดยใช้เครื่องปอกสายไฟตามยาวเพื่อลอกการเคลือบของเส้นใยหรือใช้เครื่องปอกมิลเลอร์จัดแนวของที่หนีบไฟเบอร์
4. ตรวจสอบเส้นใยโดยงอประมาณ 60 °ในทิศทางถ้าตกลง
5. ทำความสะอาดเส้นใยด้วยผ้าแอลกอฮอล์โดยเช็ด 0 °และ 90 °อีกครั้ง
6. ใส่แคลมป์ลงในตัวยึดความยาวจนถึงลูกศรขึ้นแล้วกดจนสุด
7. วางราบบนช่องมีดตัดไฟเบอร์จัดให้ชิดจนสุดแล้วจึงตัดใย
8. ในที่สุดความยาวเส้นใยจะเป็น: 19.4 มม. และ 29.4 ± 0.1 มม. ดูภาพ
การชุมนุม
ตรวจสอบตู้เก็บของสีดำ
ใส่ไฟเบอร์พร้อมกับทางเข้า V จนไฟเบอร์โค้งงอ แต่ไม่เกิน 1 มม. เกินทางเข้า V
ให้ตัวเรือนเคลือบและจิ๊กอยู่ในระดับเดียวกันถอดสวิตช์
ถอดประกอบ
ประกอบจิ๊กเสริมให้พอดีกับสวิตช์ที่ปลายด้านขวา
ปลดล็อกไฟเบอร์
ใช้นูนพิเศษเพื่อเปิดฝาปิดปลดล็อคเปลือก
ยกขึ้น 15 °เพื่อดึงเส้นใยออก
ประเภทอื่นที่คล้ายกัน:
วิดีโอ
วิดีโอ
|
|
| ขั้นต่ำ: | 500pcs |
| ราคา: | 0.19USD-0.72USD |
| บรรจุภัณฑ์มาตรฐาน: | 1 ชิ้น / ถุงพลาสติก 10 ชิ้น / ถุงพลาสติกที่ใหญ่กว่าแล้ว 100 ชิ้น / กล่อง 1000 ชิ้น / กล่อง |
| Delivery period: | 5 วันทำการหลังจากได้รับการชำระเงินของคุณ |
| วิธีการจ่ายเงิน: | T / T หรือสหภาพตะวันตก |
| ความสามารถในการจัดหา: | 500,000 ชิ้นต่อเดือน |
5G LX58 SC UPC FTTX Field Installable Connector Fiber Optic Flat Cable Blue
5G FTTx 0.3dB LX58 SC UPC ขั้วต่อไฟเบอร์ออปติก Fast Field ติดตั้งได้รูปที่ 8 สายแบนสีน้ำเงิน
Field Assembly Connector เป็นโซลูชันยอดนิยมสำหรับการเดินสายแบบออปติคัลภายในอาคารและพื้นสำหรับแอปพลิเคชัน LAN และกล้องวงจรปิดและการขยาย FTTH ซึ่งเป็นตัวเชื่อมต่อที่เลือกโดยผู้ดำรงตำแหน่งเทศบาลสาธารณูปโภคและผู้ให้บริการทางเลือกสามารถเลือก SC, LC หรือ FC ST และรองรับโหมดเดี่ยว 250um ถึง 900um และ 2.0 มม. เส้นผ่านศูนย์กลาง 3.0 มม.ปลอกโลหะสามารถเป็น PC หรือ APC
ข้อกำหนดทางเทคนิค
| สิ่งของ | พารามิเตอร์ |
| MODEL | FMC-M-SM-SCP-APC-CD-MP (KG53) |
| ความยาว | 58 มม |
| ประเภทสายเคเบิล | สายเคเบิลหล่น 2.0 * 1.6 มม., 2 มม. * 3 มม |
| โครงสร้าง C-Groove | เซรามิก |
| การสูญเสียการแทรก | ค่าเฉลี่ย≤0.2dB, MAX≤0.4dB |
| กลับขาดทุน | ≥50dB UPC, ≥65db APC |
| การสูญเสียการแทรก | ≤ 0.3dB (1310 นาโนเมตรและ 1550 นาโนเมตร) |
| กลับขาดทุน | ≤ -45dB |
| ความแข็งแรงของเส้นใยเปลือย | > 5 น |
| ความแข็งแรง | > 10 น |
| ความตึงเครียด | > 50N |
| ความทนทานทางกล | IL ≤ 0.2dB และ RL ≤ 5dB |
| อุณหภูมิในการทำงาน | 5 ºCถึง +70 ºC |
| ทำซ้ำเวลา | > 50 ครั้ง |
| ความยาว | 53 มม |
| เป็นไปตามมาตรฐาน | IEC61754-4 |
| อายุขัย | 30 ปี |
ข้อมูลแพ็ค:
โครงสร้างตัวเชื่อมต่อที่รวดเร็ว:
แอปพลิเคชัน
วิธีใช้ตัวเชื่อมต่อที่รวดเร็ว?
ประมวลผลเส้นใย
1. ใส่สายเคเบิลหล่นลงในเครื่องปอกจนสุด 50-60 มม. และดึงชั้นความแข็งแรงของสายเคเบิลออก
2. กดสายปอกเข้าที่หนีบมี 4 จุดเพื่อล็อคเส้นใย
3. ลอกชั้นเคลือบสายเคเบิลโดยใช้เครื่องปอกสายไฟตามยาวเพื่อลอกการเคลือบของเส้นใยหรือใช้เครื่องปอกมิลเลอร์จัดแนวของที่หนีบไฟเบอร์
4. ตรวจสอบเส้นใยโดยงอประมาณ 60 °ในทิศทางถ้าตกลง
5. ทำความสะอาดเส้นใยด้วยผ้าแอลกอฮอล์โดยเช็ด 0 °และ 90 °อีกครั้ง
6. ใส่แคลมป์ลงในตัวยึดความยาวจนถึงลูกศรขึ้นแล้วกดจนสุด
7. วางราบบนช่องมีดตัดไฟเบอร์จัดให้ชิดจนสุดแล้วจึงตัดใย
8. ในที่สุดความยาวเส้นใยจะเป็น: 19.4 มม. และ 29.4 ± 0.1 มม. ดูภาพ
การชุมนุม
ตรวจสอบตู้เก็บของสีดำ
ใส่ไฟเบอร์พร้อมกับทางเข้า V จนไฟเบอร์โค้งงอ แต่ไม่เกิน 1 มม. เกินทางเข้า V
ให้ตัวเรือนเคลือบและจิ๊กอยู่ในระดับเดียวกันถอดสวิตช์
ถอดประกอบ
ประกอบจิ๊กเสริมให้พอดีกับสวิตช์ที่ปลายด้านขวา
ปลดล็อกไฟเบอร์
ใช้นูนพิเศษเพื่อเปิดฝาปิดปลดล็อคเปลือก
ยกขึ้น 15 °เพื่อดึงเส้นใยออก
ประเภทอื่นที่คล้ายกัน:
