การต่อสายไฟเบอร์ออปติกแนวนอนแบบอินไลน์ 96 คอร์ 3M 3 ใน 3 ออก PC Telecom Outdoor

สถานที่กำเนิด จีน
ชื่อแบรนด์ YINGDA
ได้รับการรับรอง ISO
หมายเลขรุ่น GJS-H004
จำนวนสั่งซื้อขั้นต่ำ 100 units
ราคา Negotiable
รายละเอียดการบรรจุ 1pc / box, 10 pcs / carton box
เวลาการส่งมอบ 7days after get payment
เงื่อนไขการชำระเงิน T/T, Money Gram, Western Union

ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี

WhatsApp:0086 18588475571

วีแชท: 0086 18588475571

สไกป์: sales10@aixton.com

หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง

x
รายละเอียดสินค้า
มิติ 450x220x110mm พอร์ตเคเบิล ตัวปิดประกบ 3 ใน 3 ออก
ความจุสูงสุด กล่องประกบไฟเบอร์ 96 แกน เส้นผ่านศูนย์กลางของสายเคเบิล 8-23MM
ปริมาณถาดประกบ 4 ชิ้น ความจุของถาดประกบ 24 เส้นใย / 54 เส้นใย (ริบบิ้น)
น้ำหนักสุทธิ 3.2กก. ชื่อผลิตภัณฑ์ การปิดประกบแบบอินไลน์
คุณสมบัติของสินค้า การปิดประกบแนวนอน
แสงสูง

fiber optic splice enclosure

,

fiber optic joint closure

ฝากข้อความ
รายละเอียดสินค้า

การต่อสายไฟเบอร์ออปติกแนวนอนแบบอินไลน์ 96 คอร์ 3M 3 ใน 3 ออก PC Telecom Outdoor





คุณสมบัติ

  • การออกแบบโครงสร้างภายในขั้นสูง
  • เข้าใหม่ได้ง่าย ไม่ต้องป้อนเครื่องมือซ้ำ
  • ฝาปิดกว้างเพียงพอสำหรับม้วนและเก็บเส้นใย
  • Fiber Optic Splice Trays (FOSTs) ได้รับการออกแบบใน SLIDE-IN LOCK และมุมเปิดประมาณ 90°
  • เส้นผ่าศูนย์กลางโค้งมนตรงตามมาตรฐานสากล
  • เพิ่มและลด FOST ได้ง่ายและรวดเร็ว
  • ทะลุผ่านสำหรับการตัดและแตกแขนงสำหรับการตัดไฟเบอร์

ข้อมูลจำเพาะ

ขนาดภายนอก (LxWxH) 450x220x110 (มม.)
น้ำหนัก (ไม่รวมกล่องภายนอก) 2750g-3200g
จำนวนพอร์ตขาเข้า/ขาออก 3in, 3 out
เส้นผ่านศูนย์กลางของสายไฟเบอร์ Φ8—Φ23 (มม.)
ความจุของ FOSC

พวง: 6—96 (แกน)
ริบบิ้น: สูงสุด216 (แกน)

อุณหภูมิโดยรอบ -40 ถึง 65 ℃

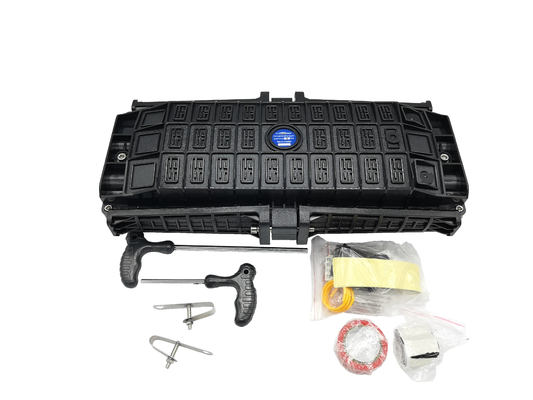

การต่อสายไฟเบอร์ออปติกแนวนอนแบบอินไลน์ 96 คอร์ 3M 3 ใน 3 ออก PC Telecom Outdoor 0

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------

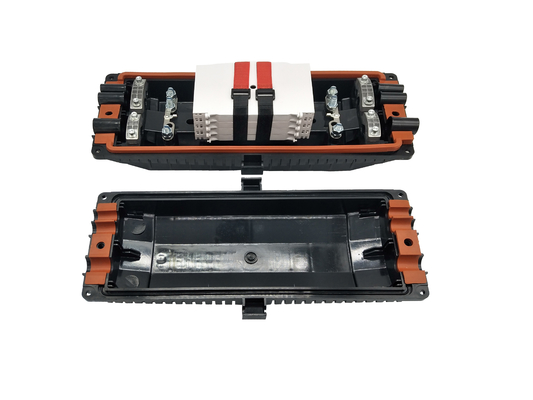

การต่อสายไฟเบอร์ออปติกแนวนอนแบบอินไลน์ 96 คอร์ 3M 3 ใน 3 ออก PC Telecom Outdoor 1

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------

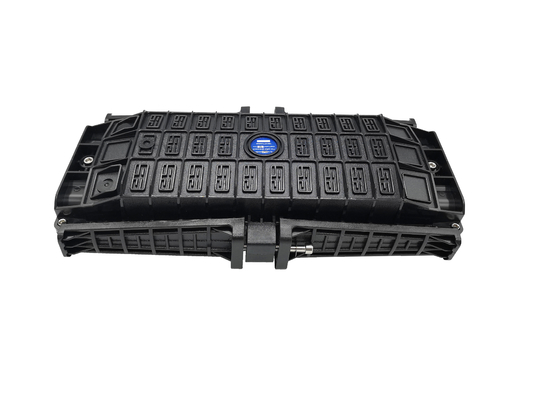

การต่อสายไฟเบอร์ออปติกแนวนอนแบบอินไลน์ 96 คอร์ 3M 3 ใน 3 ออก PC Telecom Outdoor 2

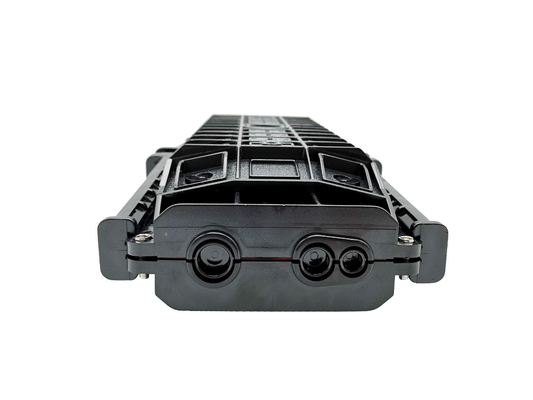

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------การต่อสายไฟเบอร์ออปติกแนวนอนแบบอินไลน์ 96 คอร์ 3M 3 ใน 3 ออก PC Telecom Outdoor 3

-------------------------------------------------- -------------------------------------------------- --------------------------------------------------

ส่วนประกอบหลัก

เลขที่ ชื่อของส่วนประกอบ ปริมาณ การใช้งาน หมายเหตุ
1 ที่อยู่อาศัย 1 ชุด ปกป้องการต่อสายไฟเบอร์ทั้งหมด

เส้นผ่านศูนย์กลางภายใน:
378x136 (มม.)

2 ใส่จาน 2 คู่ ซ่อมตัวเรือน 175x56x30(มม.)
3

ถาดประกบไฟเบอร์ออปติก
(FOST)

สูงสุด 4 ชิ้น (พวงหรือริบบิ้น) แก้ไขปลอกป้องกันความร้อนหดตัวและเส้นใยยึด

เหมาะสำหรับ:
พวง:6,12,24(แกน) ริบบิ้น:3,6 (ชิ้น)

4 พื้นฐาน 1 ชุด การยึดแกนเสริมของสายเคเบิลไฟเบอร์และ FOST
5 ข้อต่อซีล 1 ชุด การปิดผนึกระหว่างฝาครอบ FOSC และด้านล่าง FOSC
6 ปลั๊กพอร์ต 6 ชิ้น ปิดผนึกพอร์ตว่าง
7

ความดัน
วาล์วทดสอบ

1 ชุด หลังจากฉีดอากาศ จะใช้สำหรับการทดสอบแรงดันและการทดสอบการปิดผนึก การกำหนดค่าตามความต้องการ
8 อุปกรณ์สืบสายดิน 1 ชุด การหาส่วนประกอบที่เป็นโลหะของสายเคเบิลไฟเบอร์ใน FOSC สำหรับการต่อสายดิน การกำหนดค่าตามความต้องการ


อุปกรณ์เสริมหลักและเครื่องมือพิเศษ

การต่อสายไฟเบอร์ออปติกแนวนอนแบบอินไลน์ 96 คอร์ 3M 3 ใน 3 ออก PC Telecom Outdoor 4

เลขที่ ชื่ออุปกรณ์เสริม ปริมาณ การใช้งาน หมายเหตุ
1 ปลอกป้องกันความร้อนหดตัว   ปกป้องประกบไฟเบอร์ การกำหนดค่าตามความจุ
2 เนคไทไนลอน   ยึดไฟเบอร์ด้วยโค้ทป้องกัน การกำหนดค่าตามความจุ
3 เทปฉนวน 1 ม้วน เส้นผ่านศูนย์กลางของสายไฟเบอร์ที่ขยายใหญ่ขึ้นเพื่อการยึดที่ง่าย
4 เทปปิดผนึก 1 ม้วน เส้นผ่านศูนย์กลางขยายของสายไฟเบอร์ที่พอดีกับข้อต่อซีล การกำหนดค่าตามข้อกำหนด
5 ตะขอแขวน 1 ชุด สำหรับการใช้งานทางอากาศ
6 สายดิน 1 ชิ้น การสอดผ่านระหว่างอุปกรณ์ต่อสายดิน
7 ผ้าขัด 1 ชิ้น เกาสายไฟเบอร์
8 กระดาษติดฉลาก 1 ชิ้น การติดฉลากไฟเบอร์
9 ประแจพิเศษ 3 ชิ้น น๊อตยึด น็อตขันแกนเสริมแรง
10 กระดาษวัด 1 ชิ้น เพื่อวัดวงกลมซึ่งขยายขนาดเส้นผ่านศูนย์กลางด้วยเทปปิดผนึก
11

หลอดบัฟเฟอร์


ให้ลูกค้าเป็นผู้ตัดสินใจ เชื่อมต่อกับเส้นใยและยึดด้วย FOST จัดการบัฟเฟอร์ การกำหนดค่าตามความต้องการ
12 สารดูดความชื้น 1 ถุง ใส่ใน FOSC ก่อนปิดผนึกเพื่อผึ่งลม




แอปพลิเคชัน

  • ทางอากาศ, ใต้ดิน, ท่อ, รู
