| ชื่อแบรนด์: | yingda |
| เลขรุ่น: | YDFIC-SA-H |
| ขั้นต่ำ: | 1000pcs |
| ราคา: | 0.19USD-0.72USD |
| ระยะเวลาการจัดส่ง: | 3-5 วัน |
| เงื่อนไขการจ่ายเงิน: | T/T ตะวันตกสหภาพ |
Fast Connector เรียกอีกอย่างว่า Field Connector Connector, ช่องเสียบ Field Installation, ขั้วต่อประกอบได้อย่างรวดเร็ว มันถูกออกแบบมาสำหรับการสิ้นสุดของเส้นใยเดี่ยวที่ง่ายและรวดเร็วโดยไม่มีการขัดหรืออีพ็อกซี่ การออกแบบที่ไม่ซ้ำกันคือเหล็กเส้นที่ผ่านการขัดเงาแล้วและมีข้อต่อทางกลภายในตัวเชื่อมต่อ การประกอบเพียงต้องการเครื่องมือเตรียมเส้นใยทั่วไป: เครื่องมือตัดเส้นใยผ้าเช็ดทำความสะอาดและเครื่องตัดเส้นใย ไม่จำเป็นต้องใช้แหล่งจ่ายไฟ
ตัวเชื่อมต่อ Fast Connector ของเรามีให้เลือกใช้ในรูปแบบ FC, SC และ LC เหมาะสำหรับเส้นใยเดี่ยวขนาด 250um ถึง 900um และสามารถใช้ได้กับปลั๊กไฟของ PC หรือ APC
ลักษณะ
pre-stubbed โรงงาน polished ferrule ที่คู่กับเส้นใยถูกยกเลิก
การจัดตำแหน่งเชิงกลแม่นยำช่วยลดการสูญเสียของผิวด้วยเจล prospective
ประเภทตัวเชื่อมต่อ: SC
การประยุกต์ใช้ไฟเบอร์: โหมดโทนเดียว
ประเภทไฟเบอร์: Simplex
จำนวนเส้นใย: 1
เส้นผ่านศูนย์กลางสายเคเบิ้ลสูงสุด (มม.): 2X3 มม
ขั้วต่อปลอก: เซรามิค
สเปค
| ชิ้น | พารามิเตอร์ |
| โหมดเดียว | |
| การสูญเสียการแทรก | สูงสุด 0.5dB, Average≤0.3dB |
| การสูญเสียผลตอบแทน | APC≥50dB; UPC≥45dB |
| ความทนทาน (1000 Mating) | 0.2dB สูงสุด |
| อุณหภูมิในการทำงาน | -40 ° C ~ + 75 ° C |
| อุณหภูมิในการจัดเก็บ | -40 ° C ~ + 85 ° C |
หมายเหตุ: ความเป็นศูนย์กลางระหว่างร่อง SM <1um; MM <1.4um ความทนทานของเส้นผ่าศูนย์กลางภายใน Ferrule + 1 / -0um ความทนทานต่อขนาดเส้นผ่านศูนย์กลางภายนอก± 0.5 um

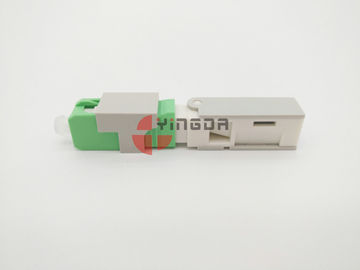

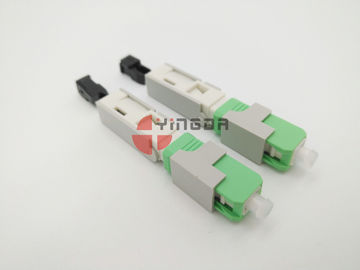

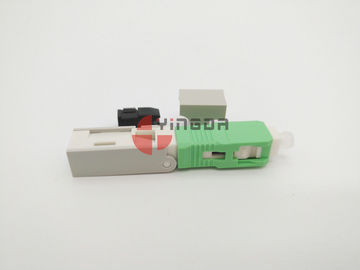

รายละเอียดสินค้า
บู๊ตใส่สายจากด้านข้างฝาพับของรองเท้าบู๊ต
มุมมองด้านมุมมองด้านหน้าให้ใช้รูที่ใช้ซ้ำ
Techanical requirements
| ITEM | เซาท์แคโรไลนา / UPC | SC / APC |
| การสูญเสียการแทรก | average≤0.25dB; ทดสอบด้วยขั้วต่อมาตรฐานและอะแดปเตอร์ 0.5dB; ทดสอบด้วยตัวเชื่อมต่อและอะแดปเตอร์ 0.40dB | |
| กลับสูญเสีย | ≥45dB | ≥55dB |
| ประเภทสายเคเบิ้ล | สายวางสาย 3.0 * 2.0mm, §3.0 / 2.2 สายเส้นใยเดี่ยวหรือชนิดอื่น ๆ | |
| เส้นใยไฟ | เส้นใยเปลือย 0.125 มม. เส้นใยหุ้มฉนวน 0.25 มม. เส้นใยหลอดขนาด 0.9 มม | |
| โหมดไฟเบอร์ | Singlemode 1310 / 1550nm | |
ประสิทธิภาพด้านสิ่งแวดล้อม
| ชิ้น | สภาพการทดสอบ | ผล | ||
| การเปลี่ยนแปลงการสูญเสียการแทรก | ส่งคืนการเปลี่ยนแปลงการสูญเสีย | ลักษณะภายนอกเปลี่ยนไป | ||
| การทดสอบอุณหภูมิสูง | + 85 ℃, 96h ไม่ใช่การตรวจสอบประสิทธิภาพของออปติคัลออปติคอล | ≤0.3dB | <0.5dB | ไม่มีความเสียหายทางกลเช่นการเปลี่ยนรูป, การแตก, การผ่อนคลายและปรากฏการณ์อื่น ๆ ไม่มีการเปลี่ยนรูปพุพอง |
| การทดสอบอุณหภูมิต่ำ | -40 ℃, 96h ไม่ใช่การตรวจสอบประสิทธิภาพของออปติคัลออปติคอล | ≤0.3dB | <0.5dB | |
| การทดสอบวัฏจักรอุณหภูมิ | -40 ℃ ~ +85 ℃, 21 รอบ, 168 ชั่วโมงการตรวจสอบประสิทธิภาพการทำงานแบบออปติคัลแบบไม่ออนไลน์ | ≤0.3dB | <0.5dB | |
| การทดสอบอุณหภูมิและความชื้นอย่างต่อเนื่อง | + 75 องศาเซลเซียส, ความชื้นสัมพัทธ์ 95%, การตรวจสอบประสิทธิภาพทางออปติคัลแบบ non-online 96h | ≤0.3dB | <0.5dB | |
| การทดสอบการแช่ | อุณหภูมิห้องน้ำประปา 168 ชม | ≤0.3dB | <0.5dB |
|
|
