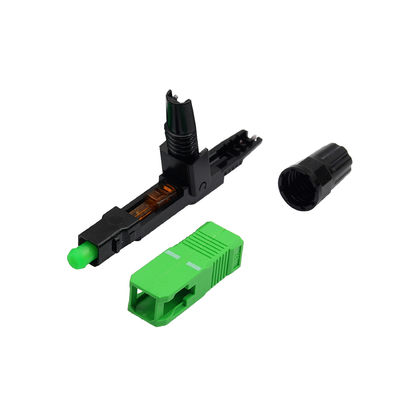

1 เครื่องเชื่อมที่ติดตั้งได้ในสนามแกน SC APC FTTH GPON เครื่องเชื่อมที่เชื่อมเร็ว

1Core SC APC FTTH GPON Field Mechanical Cold Splice Connector สีเขียว การติดตั้งรวดเร็ว PEI

เครื่องเชื่อมต่อไฟเบอร์ออปติก รวดเร็ว เป็นชนิดของเครื่องเชื่อมต่อที่สามารถแก้ปัญหาของสายไฟฟ้าระยะไกลและไฟเบอร์ที่บ้านโครงการง่ายและน่าเชื่อถือ และทําการปิดโดยไม่ต้องมีปัญหาใด ๆ และไม่ต้องการ epoxy, ไม่มีการเคลือบ, ไม่มี splicing, ไม่มีการทําความร้อนและสามารถบรรลุปารามิเตอร์การส่งส่งที่ดีเช่นเดียวกับเทคโนโลยีเคลือบและ splicing มาตรฐาน. เราสามารถลดการประกอบและตั้งเวลามาก.เครื่องเชื่อมต่อที่เคลือบลัดลัดล่วงหน้าถูกนําไปใช้กับสายไฟฟ้า FTTH ในโครงการ FTTHโดยตรงในเว็บไซต์ผู้ใช้งานปลาย

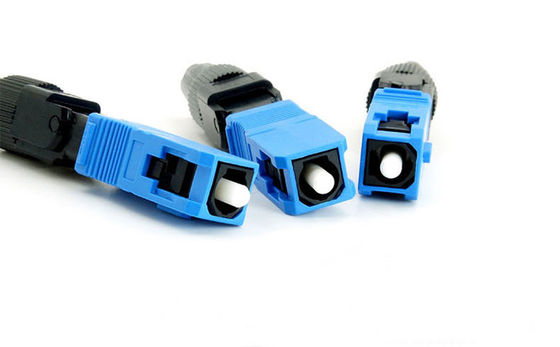

SC UPC 60MM Quick Connector Assembly SC APC 55MM Quick Connector Assembly การประกอบเครื่องเชื่อมเร็ว

สําหรับสายไฟฟ้า 2*3 มิลลิเมตร สําหรับสายไฟฟ้ากลม 0.9 มิลลิเมตร

เครื่องเชื่อมที่ติดตั้งได้ในสนาม SCปริมาตรเทคนิค:

ครับ

การประกันคุณภาพ เครื่องเชื่อมที่ติดตั้งได้ในสนาม SC:

สี่ครั้งการบดและสองครั้งการตรวจสอบคุณภาพ

ขั้นตอนที่ 1: การบด 30um

ขั้นตอนที่ 2: การบด 9um

ขั้นตอนที่ 3: 1 um การบด

ขั้นตอนที่ 4: การเคลือบใส

ขั้นตอนที่ 5: การตรวจจับเส้นใยออฟติก

ขั้นตอนที่ 6: การตรวจพบการสูญเสียการใส่, การตรวจสอบการสูญเสียการกลับ

เครื่องเชื่อมที่ติดตั้งได้ในสนาม SCลักษณะ

• การทดสอบแต่ละฟอร์รูลภายใน 0.5dB ของการสูญเสียการใส่, สูงถึงมาตรฐาน TELECOM
• รับใช้สลักเซรามิกระดับสามวงกลม A ปรับปรุงความมั่นคงของผลิตภัณฑ์ ความสูญเสียน้อยและการเปลี่ยนแปลงน้อย
• การผลิตขนาดใหญ่ เทคโนโลยีที่วัสดุสมบูรณ์ และดีเยี่ยม
• มันมีความสามารถในการใช้งานได้อย่างดี และสามารถนําไปใช้ใหม่ได้มากกว่า 15 ครั้ง
• ผลประกอบการที่มั่นคง ความสูญเสียการใส่ที่ต่ํา ค่าใช้งานที่ต่ํา อัตราการบํารุงรักษาที่ต่ํา และความเร็วในการติดตั้งที่รวดเร็ว
• แต่ละ 100pcs จะมีอุปกรณ์ติดตั้งความยาว 1pc;
• การออกแบบโครงสร้างแบบมนุษย์: กําหนดจุดจํากัดของเคเบิลหลุดที่กระเป๋าขนของและผลิตการโค้งขนาดเล็กโดยอัตโนมัติตามความยาวการตัดที่ถูกต้องของสินค้า (ดูรูปด้านล่าง)การบิดไมโครแสดงให้เห็นว่าเส้นใยออฟติกส์ได้รับการสัมผัสที่ดีกับเส้นใยออฟติกส์ที่ฝังและการโค้งขนาดเล็กต้องมี แต่ไม่มากเกินไป ไม่งั้นการสูญเสียในช่วงเวลาจะได้รับผลกระทบ

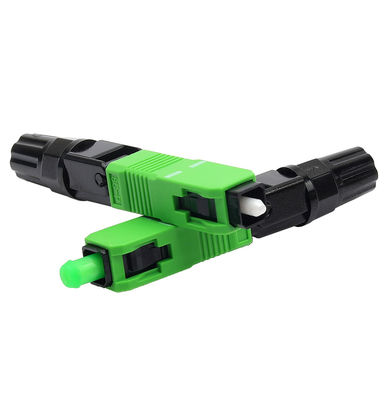

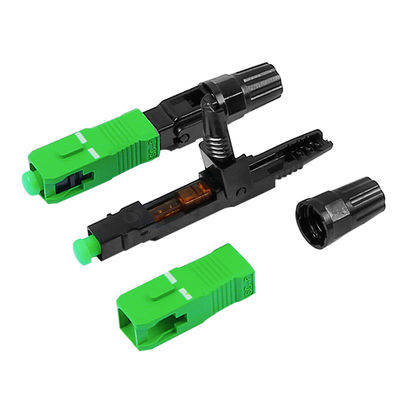

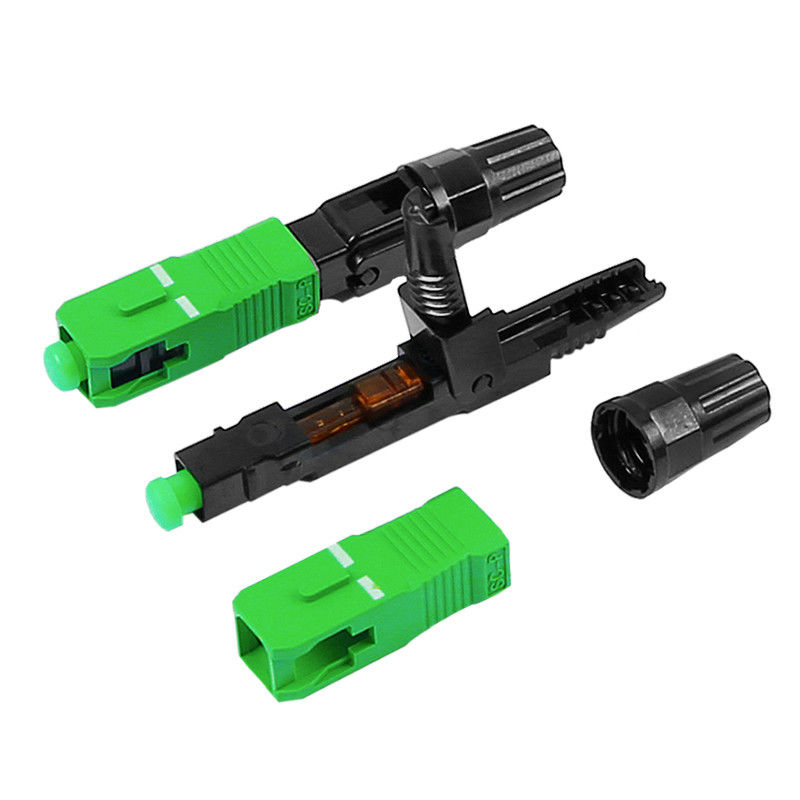

สายเชื่อมสายไฟเบอร์ SC สภาพโครงสร้าง

ความแตกต่างของลายยาวและลายสั้นคืออะไร?

มี 55 มมและ 60 มม.ชนิดยาวเป็นเรียบที่จะวางสายการหลุดและชนิดสั้นเป็นตั้งตั้งที่จะวางสายการหลุด

เครื่องเชื่อมไฟเบอร์ SCการใช้งาน:

เครือข่ายเบรดแบนด์ของคัมพัส ไฟเบอร์ไปยังบ้าน ไฟเบอร์ไปยังอาคาร

สายการผลิต SC เครื่องเชื่อมเร็ว

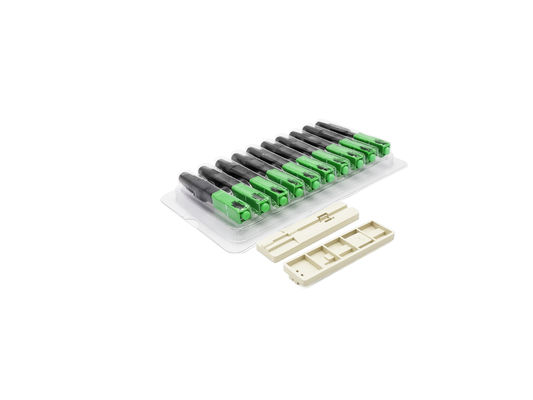

เครื่องเชื่อมที่ติดตั้งได้ในสนามข้อมูลบรรจุ:

100pcs/กล่องภายในแต่ละกล่อง 1000pcs/กล่องกล่อง

วิธีใช้

การดําเนินงานง่ายๆ ใส่ไฟเบอร์ออปติกไปถึงจุดขีดจํากัด โดยอัตโนมัติสร้างการบิดเล็กน้อยหมัดหมึกก่อน แล้วล็อคสวิทช์.

ขั้นตอนที่ 1: ถอนออกบูทและใส่มันในสายพ่วง

ขั้นตอนที่ 2: เปลือกออกจาก 5 ซม.

ขั้นตอนที่ 3: กวาดเคลือบภายนอกของ fixer ความยาวด้วยเล็บมิลเลอร์

ขั้นตอนที่ 4: ล้างเนื้อใยด้วยผ้าฝุ่น

ขั้นตอนที่ 5: ตัดแกนด้วยเครื่องตัด

ขั้นตอนที่ 6: ใส่แกนไฟเบอร์ในสายเชื่อมเร็วเพื่อต้านทานแกนที่ฝัง

ขั้นตอนที่ 7: ใช้บูทบนสายพานตกเพื่อกั้นสายพาน
