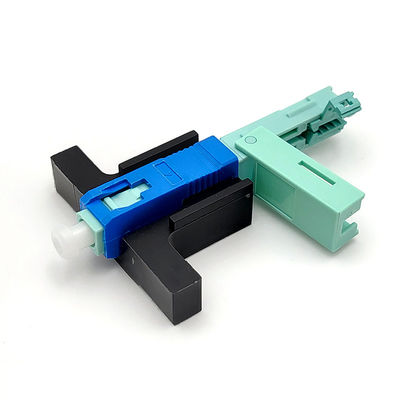

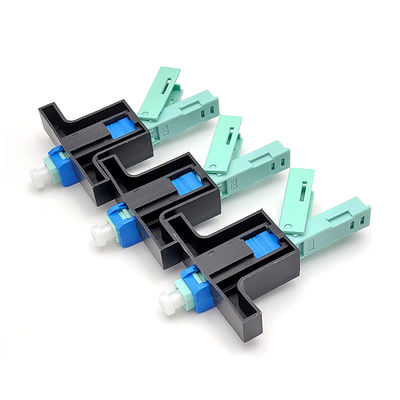

ขั้วต่อสนามพลาสติก SC UPC ที่ติดตั้งได้ 5G 4G โหมดเดียวหลายโหมด

FTTH Drop Cable 2x3mm Optical Fiber SC UPC Field Assembly Fast Termiantion Connector 5G 4G Single Mode

ขั้วต่อที่รวดเร็ว SC / APC เป็นขั้วต่อที่ผ่านการขัดเงาจากโรงงานซึ่งสามารถติดตั้งภาคสนามได้ซึ่งไม่จำเป็นต้องขัดด้วยมือในสนามเทคโนโลยีการต่อรอยทางกลที่ได้รับการพิสูจน์แล้วเพื่อให้แน่ใจว่าการจัดแนวเส้นใยมีความแม่นยำมีการรวมกันของเส้นใยไฟเบอร์ที่แยกไว้ล่วงหน้าจากโรงงานและเจลจับคู่ดัชนีที่เป็นกรรมสิทธิ์เพื่อให้การยุติการสูญเสียต่ำในทันทีสำหรับเส้นใยแสงโหมดเดียวหรือหลายโหมด

ข้อมูลจำเพาะ

ข้อมูลแพ็ค:

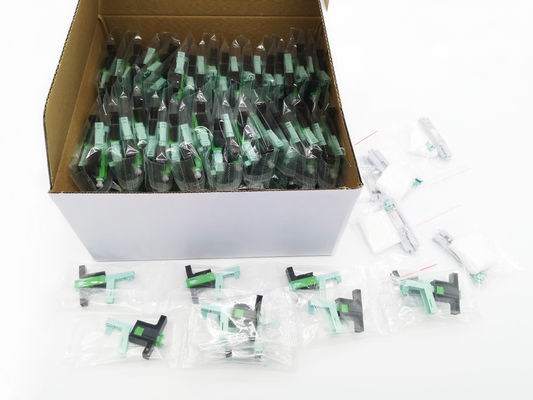

1 ชิ้น / ถุงพลาสติก 100 ชิ้น / กล่องภายในกล่องภายใน 10 ชิ้น / กล่องกระดาษแข็ง

รายละเอียดสินค้า:

ขั้วต่อที่รวดเร็วนี้ใช้โครงสร้าง C-groove เซรามิกที่ไม่ใช่พลาสติกหรือโลหะการสูญเสียการแทรก: ค่าเฉลี่ย≤0.2dB, MAX≤0.4dB, การสูญเสียผลตอบแทน: ≥50dB

ไม่จำเป็นต้องใช้อีพ็อกซี่หรือไฟเบอร์แบบฝังในโรงงานที่ติดตั้งได้ในภาคสนาม

ขั้วต่อนี้เป็น SC / UPC แบบฝาครอบความยาวรวม 53 มม. จะมีคู่มือการใช้งานภาษาอังกฤษพร้อมกับการจัดส่ง

ใช้กับสายเคเบิลแบบแบน 2 มม. * 3 มม. หรือ 2.0 * 1.6 มม. ซึ่งมีจิ๊กแก้ไขเพื่อยึดสายเคเบิลที่บู๊ตสำหรับสายเคเบิลทั้งสองประเภท

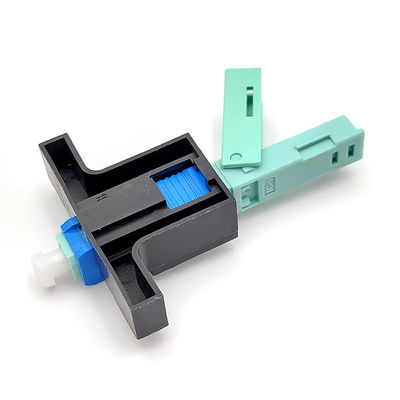

Boot คือการออกแบบประเภทพลิกขึ้นและลงมีเครื่องมือเปิดซ้ำสีดำสำหรับการใช้งานแบบทวีคูณ

เป็นประสิทธิภาพการปิดผนึกที่ดีสารหน่วงไฟและพลาสติกคุณภาพสูงผลิตภัณฑ์ทั้งหมดที่มีปลอกโลหะ UPC แบนและมีฝาปิดกันฝุ่นก่อนส่งมอบและแต่ละชิ้นมีบรรจุภัณฑ์แยกกัน

วิธีใช้ตัวเชื่อมต่อที่รวดเร็ว?

ประมวลผลเส้นใย

1. ใส่สายเคเบิลหล่นลงในเครื่องปอกจนสุด 50-60 มม. และดึงชั้นความแข็งแรงของสายเคเบิลออก

2. กดสายปอกเข้าที่หนีบมี 4 จุดเพื่อล็อคเส้นใย

3. ลอกชั้นเคลือบสายเคเบิลโดยใช้เครื่องปอกสายไฟตามยาวเพื่อลอกการเคลือบของเส้นใยหรือใช้เครื่องปอกมิลเลอร์จัดแนวของที่หนีบไฟเบอร์

4. ตรวจสอบเส้นใยโดยงอประมาณ 60 °ในทิศทางถ้าตกลง

5. ทำความสะอาดเส้นใยด้วยผ้าแอลกอฮอล์โดยเช็ด 0 °และ 90 °อีกครั้ง

6. ใส่แคลมป์ลงในตัวยึดความยาวจนถึงลูกศรขึ้นแล้วกดจนสุด

7. วางราบบนช่องมีดตัดไฟเบอร์จัดให้ชิดจนสุดแล้วจึงตัดใย

8. ในที่สุดความยาวเส้นใยจะเป็น: 19.4 มม. และ 29.4 ± 0.1 มม. ดูภาพ

การชุมนุม

ตรวจสอบตู้เก็บของสีดำ

ใส่ไฟเบอร์พร้อมกับทางเข้า V จนไฟเบอร์โค้งงอ แต่ไม่เกิน 1 มม. เกินทางเข้า V

ให้ตัวเรือนเคลือบและจิ๊กอยู่ในระดับเดียวกันถอดสวิตช์

ถอดประกอบ

ประกอบจิ๊กเสริมให้พอดีกับสวิตช์ที่ปลายด้านขวา

ปลดล็อกไฟเบอร์

ใช้นูนพิเศษเพื่อเปิดฝาปิดปลดล็อคเปลือก

ยกขึ้น 15 °เพื่อดึงเส้นใยออก

ประเภทอื่นที่คล้ายกัน:

แอปพลิเคชัน

• สภาพแวดล้อมที่ตั้ง
• การเชื่อมต่อที่โต๊ะทำงานสำหรับสภาพแวดล้อม LAN
• แผงแพทช์
• การยุติอุปกรณ์โดยตรง
• ไฟเบอร์ไปยังแอปพลิเคชัน Subscriber / Home (FTTH)
• ข้อกำหนดในการซ่อม / เปลี่ยน
• นำไปสู่การทดสอบอุปกรณ์

2. ใช้กับ 2mm * 3mm หรือ 2.0 * 1.6mmแบนวางสายเคเบิล

3. โครงสร้างเซรามิกซีร่องไม่ใช่พลาสติกหรือโลหะประสิทธิภาพการปิดผนึกที่ดีสารหน่วงไฟ

4. การสูญเสียการแทรก: ค่าเฉลี่ย≤0.2dB, MAX≤0.4dB

5. การสูญเสียกลับ: ≥50dB

6. ไม่จำเป็นต้องใช้อีพ็อกซี่หรือขัดเงาไฟเบอร์ฝังตัวจากโรงงาน
