| ชื่อแบรนด์: | YINGDA |
| เลขรุ่น: | GJYFJC8H |
| ขั้นต่ำ: | 10 กม |
| ราคา: | สามารถต่อรองได้ |

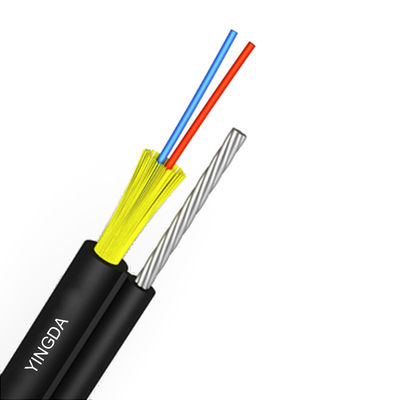

GJYFJC8H FTTH รูปที่ 8 ไฟเบอร์ไปยังสายเคเบิลหล่นทางอากาศในบ้าน 2 แกนพร้อมสาย Messenger ขนาด 7 * 0.33 มม
รูปที่ 8 Drop Cable จะเชื่อมต่อโดยตรงไปจนถึงบ้านของผู้ใช้ ไม่จำกัดแบนด์วิธ ความยาวคลื่น และเทคโนโลยีการส่งผ่านมีเส้นเหล็กจำนวน 7 เส้นสำหรับรองรับการติดตั้งทางอากาศค่อนข้างเป็นที่นิยมสำหรับเครือข่ายการเข้าถึงไฟเบอร์ ftth
การประยุกต์ใช้สายเคเบิลใยแก้วนำแสง
คุณสมบัติสายเคเบิล FTTH

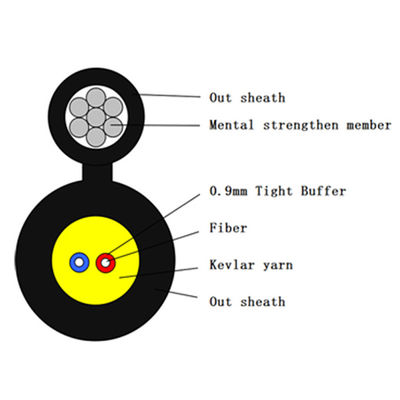

วางสายโครงสร้าง
| รายการ | คำอธิบาย | |
| จำนวนเส้นใย | 2คอร์ | |
| ไฟเบอร์ | พิมพ์ | G657A บัฟเฟอร์แน่น |
| เส้นผ่านศูนย์กลาง | 250µm | |
| สมาชิกที่แข็งแกร่ง | วัสดุ | เส้นด้ายเคฟล่าร์ |
| การสนับสนุนตนเอง สายแมสเซนเจอร์ |
วัสดุ | ลวดเหล็ก |
| เส้นผ่านศูนย์กลาง | ลวดเหล็ก 1.2 มม. (7 * 0.33 มม.) | |
| เปลือกนอก | วัสดุ | LSZH |
| เส้นผ่านศูนย์กลาง | 1.8±0.2มม | |
| ขนาดสายเคเบิล (สูง * กว้าง) | 3.5 มม. × 6.5 มม | |
| น้ำหนักสายเคเบิล | 26กก.±1กก | |
| ช่วงอุณหภูมิการติดตั้ง (℃) | -20+60 | |
| อุณหภูมิการทำงานและการขนส่ง (℃) | -40+70 | |
| รัศมีการดัดต่ำสุด (มม.) | ระยะยาว | 15วัน |
| การดัดขั้นต่ำ รัศมี(มิลลิเมตร) |
ช่วงเวลาสั้น ๆ | 30D |
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) |
ระยะยาว | 500 |
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) |
ช่วงเวลาสั้น ๆ | 700 |
| โหลดบด (N/100 มม.) | ระยะยาว | 500 |
| โหลดบด (N/100 มม.) | ช่วงเวลาสั้น ๆ | 1,000 |
| การระบุสีไฟเบอร์มาตรฐาน | ||
| เลขที่ | 1 | 2 |
| สี | สีฟ้า | ส้ม |
ข้อกำหนดใยแก้วนำแสง
| สไตล์ไฟเบอร์ | หน่วย | เอสเอ็ม G652 |
เอสเอ็ม G652D |
มม 50/125 |
มม 62.5/125 |
มม OM3-300 |
|
| เงื่อนไข | นาโนเมตร | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดทอน | เดซิเบล/กม | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| การกระจายตัว | 1550 นาโนเมตร | PS/(นาโนเมตร*กม.) | ---- | ≤18 | ---- | ---- | การกระจายตัว |
| 1625 นาโนเมตร | PS/(นาโนเมตร*กม.) | ---- | ≤22 | ---- | ---- | ||
| แบนด์วิธ | 850 นาโนเมตร | เมซ.กม | ---- | ---- | ≧400 | ≧160 | แบนด์วิธ |
| 1300 นาโนเมตร | เมซ.กม | ---- | ---- | ≧800 | ≧500 | ||
| ความยาวคลื่นการกระจายเป็นศูนย์ | นาโนเมตร | 13.00-1324 | ≧1302, ≤1322 |
---- | ---- | ≧ 1295, ≤1320 |
|
| ความชันการกระจายตัวเป็นศูนย์ | นาโนเมตร | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD ไฟเบอร์ส่วนบุคคลสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าลิงก์การออกแบบ PMD | ปล.(nm2*k ม) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นของการตัดไฟเบอร์ µc | นาโนเมตร | ≧ 1180, ≤1330 |
≧1180, ≤1330 |
---- | ---- | ---- | |
| การตัดสายเคเบิล ความยาวคลื่น µcc |
นาโนเมตร | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| เอ็มเอฟดี | 1310 นาโนเมตร | อืม | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550 นาโนเมตร | อืม | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| ตัวเลข รูรับแสง(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน(หมายถึงแบบสองทิศทาง การวัด) |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติเหนือเส้นใย ความยาวและจุด |
เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ดิสความต่อเนื่อง | |||||||
| ความแตกต่างกระจายกลับ ค่าสัมประสิทธิ์ |
เดซิเบล/กม | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม | ≤0.01 | ≤0.01 | ||||
| เส้นผ่านศูนย์กลางแกน | อืม | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| เส้นผ่านศูนย์กลางการหุ้ม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| การหุ้มที่ไม่เป็นวงกลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| สารเคลือบ/หนังแชฟฟินช์ ข้อผิดพลาดแบบศูนย์กลาง |
อืม | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| การเคลือบผิวที่ไม่เป็นวงกลม | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| ข้อผิดพลาดของแกนกลาง/การหุ้มแบบศูนย์กลาง | อืม | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| ขด (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- | |
พัคเค ข้อมูล
| วัสดุบรรจุภัณฑ์: กลองไม้ |
| ความยาวบรรจุ: มาตรฐาน 2 กม., 1 กม., 3 กม., 4 กม. สามารถใช้ได้ |
| พิมพ์ผ้าไหม: ปรับแต่ง |
วิดีโอ
วิดีโอ
|
|
