| ขั้นต่ำ: | 2 กม |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 2km/กลองไม้ |

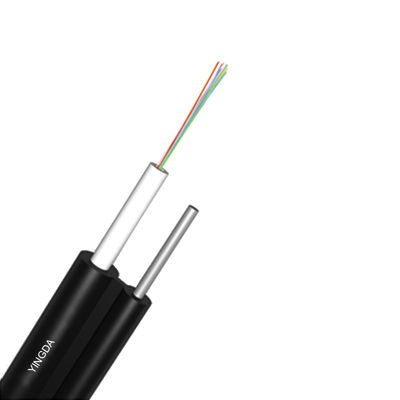

รูปที่ 8 สายส่งสื่อเหล็กที่รองรับตัวเอง สายไฟฟ้าไฟฟ้า GYXTC8Y
สายใยถูกวางไว้ในท่อลอยที่ทําจากพลาสติกที่มีโมดูลสูง ท่อลอยถูกเต็มด้วยสารประกอบที่ทนน้ําเพื่อให้เส้นใยอยู่ในที่และเหมาะสําหรับการใช้งานภายนอก, และจากนั้นมี PE กล่องภายนอกเพื่อปกป้องมันจากการแตกหรือดึงไม่ดี มี 1 สายสื่อเหล็กเพิ่มเติมเพื่อรองรับสายไฟเบอร์ออฟติกที่จะติดตั้งสําหรับการติดตั้งอากาศ,เพื่อรักษาความแข็งแรงในการดึงที่เพียงพอ.
การใช้งานสายไฟเบอร์ดรอป
ลักษณะ

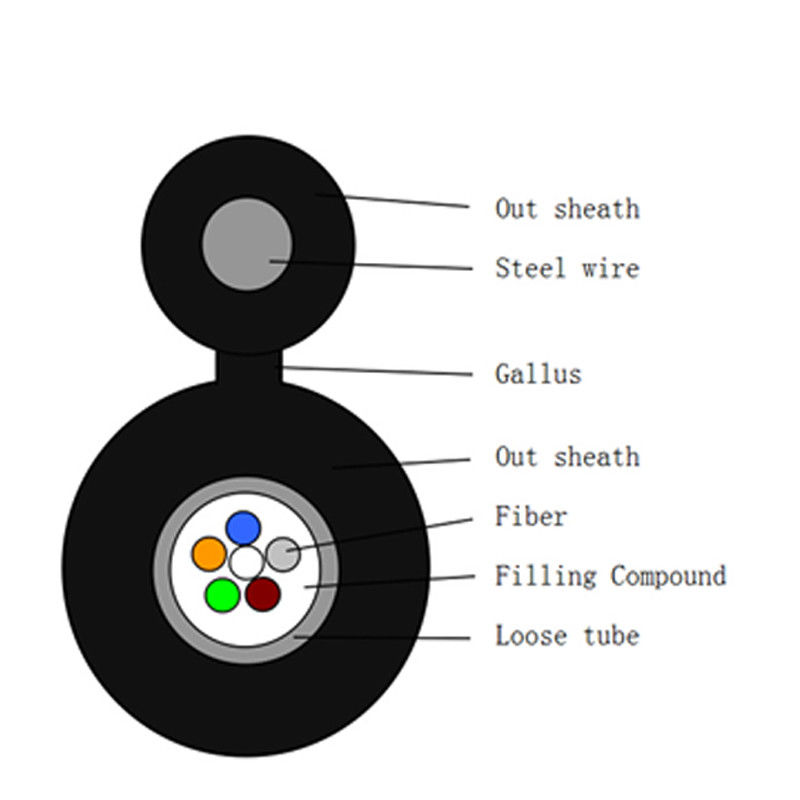

โครงสร้างเคเบิล
| ประเภทสาย | GYXTC8Y | |
| จํานวนเส้นใย | 2 ~ 12 หลัก | |
| ป้องกันความชื้น | ระบบปิดน้ํา | |
| สมาชิกกําลังกลาง | สาร | FRP |
| กว้าง | 1.4 มิลลิเมตร | |
| สมาชิกความแข็งแรงทางจิตใจ | สาร | สายเหล็กเหล็กกระปุก |
| กว้าง | 1.2 มิลลิเมตร | |
| ท่อลอย | สาร | PBT |
| กว้าง | Ф2.0 มิลลิเมตร | |
| การเติมเคเบิล | สาร | สารประกอบบรรจุสายไฟฟ้า |
| ผนังภายนอก | สาร | PE |
| กว้าง | 1.70±0.2 มิลลิเมตร | |
รหัสสีเส้นใย
| จํานวนเส้นใยต่อ ท่อ 8 หัว |
1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ําตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดํา | สีเหลือง | สีม่วง | สีชมพู | Aqua |
คุณสมบัติทางกลของสายไฟฟ้า
| หัว | กว้างเคเบิล | น้ําหนัก |
| 2 คอร์ถึง 24 คอร์ | 3.2 * 6.5 มิลลิเมตร | 55 ± 5 kg/km |
| ขั้นต่ํารัศมีโค้ง ((มม)) | ระยะยาว | 10D |
| มินบิด รัศมี ((mm) |
ระยะสั้น | 20D |
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะยาว | 600 |
| ขั้นต่ํา ความแข็งแรงในการดึง ((N) |
ระยะสั้น | 1500 |
| หนุนบด (N/100mm) | ระยะยาว | 600 |
| หนุนบด (N/100mm) | ระยะสั้น | 1500 |
| การปฏิบัติงาน อุณหภูมิ (°C) |
-40+70 | |
| การติดตั้ง อุณหภูมิ ((°C) |
-15+60 | |
ลักษณะของเส้นใย
| ประเภทเส้นใย | หน่วย | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| สภาพ | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การอ่อนแอ | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36-023 | 0.34/0.22 | 30.0/10 | ---- | ---- | |||
| การกระจาย | 1550nm | PS/(nm*km) | ---- | ≤ 18 | ---- | ---- | การลดลง |
| 1625nm | PS/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| ความกว้างแบนด์วิธ | 850nm | MHZ.KM | ---- | ---- | 400 บาท | ¥160 | ระยะความกว้าง |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | 500 บาท | ||
| ความยาวคลื่นการกระจาย 0 | nm | 1300-1324 | 1302 บาท ≤1322 |
---- | ---- | ₹ 1295 ≤1320 |
|
| ความชันการกระจายที่ 0 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD สายใยส่วนตัวสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าเชื่อมต่อการออกแบบ PMD | PS ((nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นตัดเส้นใย λc | nm | ¥ 1180, ≤1330 |
¥1180 ≤1330 |
---- | ---- | ---- | |
| การตัดสาย ความยาวคลื่น λcc |
nm | ≤ 1260 | ≤ 1260 | ---- | ---- | ---- | |
| MFD | 1310nm | อืม | 9.2+/- 04 | 9.2+/- 04 | ---- | ---- | ---- |
| 1550nm | อืม | 10.4+/- 08 | 10.4+/- 08 | ---- | ---- | ---- | |
| จํานวน ช่องเปิด ((NA) |
---- | ---- | 0.200+/ - 0015 |
0.275 +/- 0. 015 |
0.200+/-0 .015 |
||
| ขั้นตอน (สัดส่วนของสองทิศทาง) การวัด) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติในเส้นใย ความยาวและจุด |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | ||||||
| การกระจายความแตกต่างกลับ ตัวประกอบ |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| ความเหมือนกันในการลดความหนา | dB/km | ≤0.01 | ≤0.01 | |||
| กว้างของแกน | อืม | 50+10 | 62.5+/25 | 50+10 | ||
| กว้างคลุม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| การเคลือบไม่เป็นวงกลม | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| กว้างคลุม | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| การเคลือบ / ชาฟินช์ ความผิดพลาดทางศูนย์กลาง |
อืม | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 |
| การเคลือบที่ไม่เป็นวงกลม | % | ≤60 | ≤60 | ≤60 | ≤60 | ≤60 |
| ความผิดพลาดของแกน / ผนัง | อืม | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| สายโค้ง (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- |
ข้อมูลแพคเกจ
| 1วัสดุบรรจุ: กลองไม้ |
| 2.ความยาวของบรรจุ: 2 กิโลเมตร, 3 กิโลเมตร, 4 กิโลเมตร หรือปรับแต่ง |
| 3. ปรับแต่ง: โลโก้, เลขส่วน, ความยาว, วัสดุ, สีใย, ฯลฯ |
